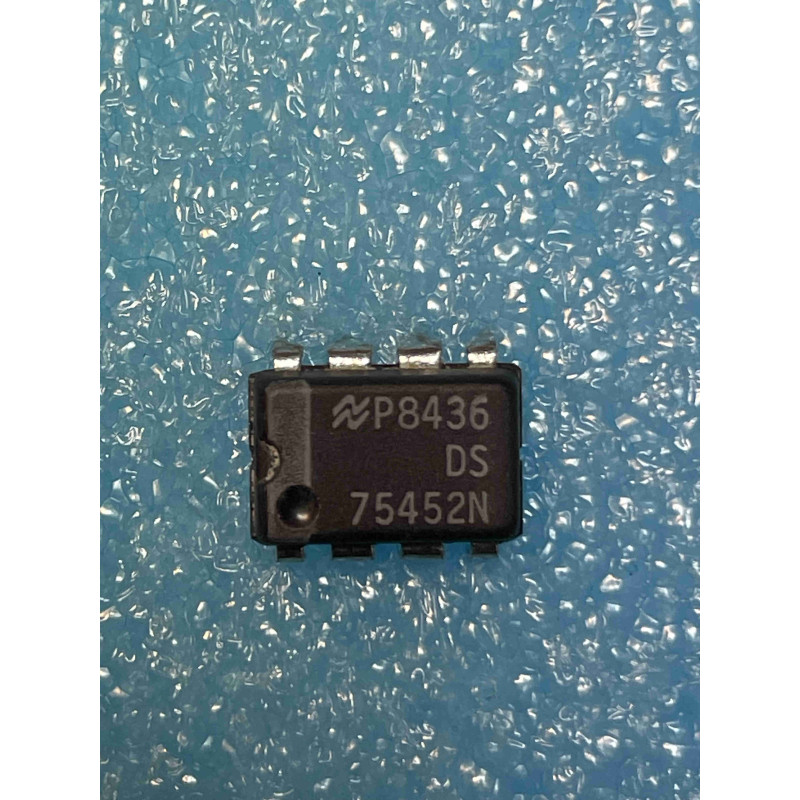

Le DS75452N est un driver de périphérique à collecteur ouvert (Open-Collector) haute vitesse, conçu pour interfacer des niveaux logiques TTL/DTL avec des charges nécessitant une tension ou un courant plus élevé.
Note technique :
Capacité de pilotage : Ce CI est conçu pour absorber (sink) un courant important (jusqu'à 300 mA) et supporter des tensions de sortie pouvant atteindre 30 V. Il est idéal pour piloter des solénoïdes, des relais, des lampes ou des lignes de transmission longue distance.
Architecture : Il contient deux portes logiques de type NAND dont la sortie est directement connectée au collecteur du transistor de sortie. Cela signifie que la sortie ne peut que "tirer" le signal vers la masse (état BAS). L'état HAUT est déterminé par la charge externe connectée.
Rapidité : Malgré sa capacité à gérer des puissances supérieures, il offre des temps de commutation très rapides (typiquement inférieurs à 20-30 ns), ce qui le rend compatible avec des bus de données haute fréquence.
Conseils Pro :
Protection inductive : Si vous pilotez des charges inductives (relais, solénoïdes), il est impératif d'ajouter une diode de roue libre en parallèle sur votre charge pour protéger les transistors internes du 75452 contre les pics de tension inverse lors de la coupure.
Découplage : Comme ce composant manipule des courants de charge élevés, un condensateur de 100 nF (céramique) placé au plus près des broches VCC (8) et GND (4) est crucial pour éviter le bruit sur le rail d'alimentation logique.
Dissipation thermique : Bien que le boîtier DIP-8 soit compact, gardez à l'esprit que piloter des charges proches de 300 mA peut échauffer le composant. Assurez-vous d'une aération correcte autour du CI.
Maintenance (NOS) : Les composants de la série DS75xxx sont des classiques de l'interface industrielle et informatique. Ils sont souvent utilisés dans les circuits de commande des vieux systèmes de stockage ou d'impression. Si vous constatez qu'une commande de périphérique ne répond plus, le 75452 est un point de test essentiel avant de chercher des pannes plus complexes.
