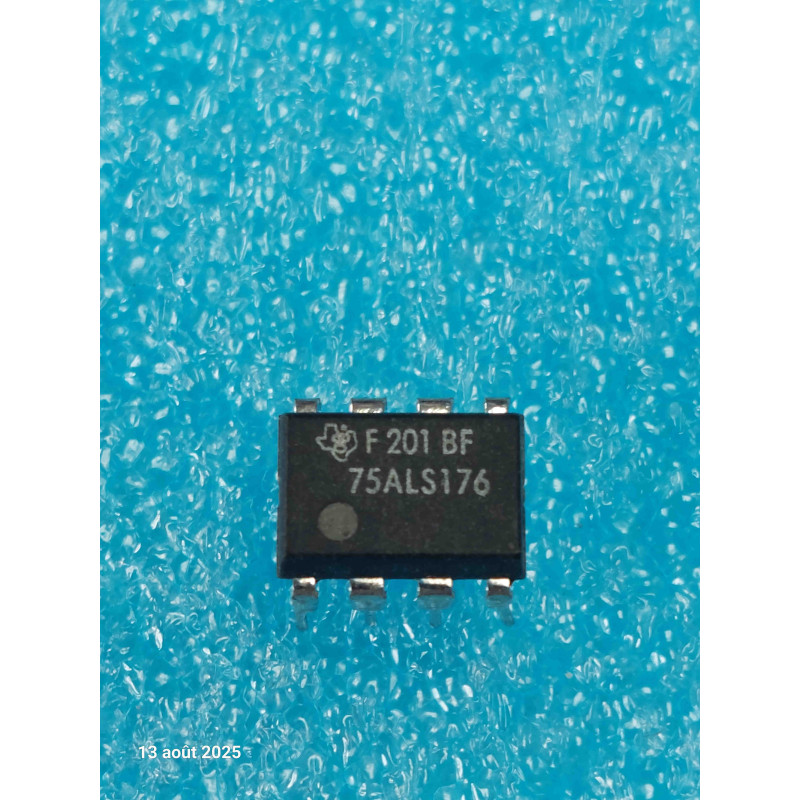

Le SN75ALS176 est un circuit intégré d'interface bidirectionnelle à haute vitesse, spécialement développé par Texas Instruments. Logé dans un boîtier DIP8 compact, ce composant combine un pilote de ligne (Driver) et un récepteur de ligne (Receiver) conçus pour les communications série différentielles multipoints sur les bus RS-485 et RS-422.
Grâce à la technologie ALS (Advanced Low-Power Schottky), il offre un excellent compromis entre une vitesse de commutation rapide et une faible consommation électrique. C'est une pièce New Old Stock (NOS) indispensable pour le dépannage de liaisons de données industrielles (automates, réseaux de capteurs, bus de terrain de type Profibus), d'équipements de télécommunication ou de cartes de contrôle de moteurs et de CNC rétro.
Configuration des Broches (DIP8) :
Broche 1 (R) : Sortie du Récepteur (Receiver Output). Envoie le signal converti au format TTL/CMOS vers le microcontrôleur.
Broche 2 (RE barre) : Validation du Récepteur (Receiver Enable). Active le récepteur lorsqu'elle est reliée à la masse (0V).
Broche 3 (DE) : Validation du Pilote (Driver Enable). Active l'émetteur lorsqu'elle est reliée au +5V.
Broche 4 (D) : Entrée du Pilote (Driver Input). Reçoit le signal TTL/CMOS à envoyer sur le bus.
Broche 5 (GND) : Masse du circuit.
Broche 6 (A) : Ligne de bus différentielle non-inverseuse.
Broche 7 (B) : Ligne de bus différentielle inverseuse.
Broche 8 (VCC) : Alimentation positive (+5V).
Note technique & Conseils Pro pour l'Atelier :
Le mode Half-Duplex et la gestion des broches RE / DE : Comme le signal circule dans les deux sens sur les mêmes broches de bus (A et B), vous devez alterner entre le mode émission et le mode réception. L'astuce classique sur les circuits imprimés consiste à relier ensemble la broche 2 (RE barre) et la broche 3 (DE) sur une seule ligne de contrôle du microcontrôleur :
Un niveau BAS (0V) configure le composant en mode Lecture (Réception).
Un niveau HAUT (5V) configure le composant en mode Écriture (Émission).
Le piège des résistances de terminaison de bus : La liaison RS-485 différentielle est très sensible aux échos de signaux en bout de ligne. Si vous câblez ce composant sur un banc de test ou un réseau industriel et que les données sont corrompues, vérifiez la présence d'une résistance de terminaison de 120 Ohms connectée directement entre la broche 6 (A) et la broche 7 (B) aux deux extrémités physiques du câble de communication.
Sensibilité aux surtensions de ligne : Étant en prise directe avec de grandes longueurs de câbles extérieurs, le SN75ALS176 subit souvent des chocs électriques (foudre indirecte, transitoires de commutation de moteurs). Si un équipement industriel ne répond plus sur son port série mais que son processeur fonctionne, ce composant à 8 broches est le tout premier fusible matériel à remplacer (il est fortement recommandé de le monter sur un support tulipe pour faciliter les futures opérations de maintenance).
