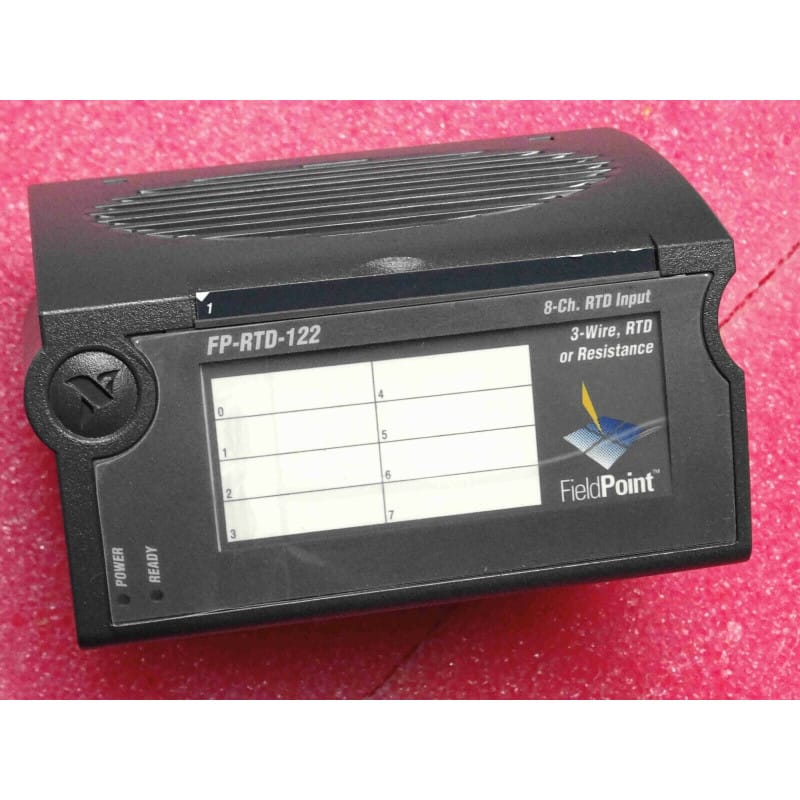

Le module National Instruments FP-RTD-122 (référence constructeur 777518-122, famille d'E/S décentralisées et distribuées industrielles FieldPoint) est un module d'acquisition de données analogiques dédié à la mesure de température et de résistance de haute précision. Conçu pour s'enficher sur les embases de connectique FieldPoint (type FP-TB-x) et dialoguer avec les modules d'interface réseau (FP-1000, FP-1600, FP-2000, etc.), il assure la numérisation directe et le conditionnement de signaux faibles en environnement industriel sévère.
Doté de 8 voies d'entrées analogiques indépendantes, il intègre un convertisseur analogique-numérique (CAN / ADC) de type Delta-Sigma 16 bits assurant un excellent filtrage des bruits secteur (réjection 50/60 Hz intégrée) et une conversion linéaire directe en température ou en ohms. Il prend en charge nativement les sondes résistives platine (Pt100, Pt1000), nickel, cuivre, ainsi que les mesures de potentiomètres et résistances pures en configuration 2, 3 ou 4 fils.
Fonctions & Architecture de Traitement
Linéarisation Matérielle & Conversion Automatique : Le module effectue directement la conversion des mesures de résistance en degrés Celsius (°C), Fahrenheit (°F), Kelvin (K) ou Ohms (Ω) selon les tables de calibrage standardisées (IEC/DIN, ASTM).
Technologie Delta-Sigma 16 bits : Élimine efficacement les perturbations électromagnétiques induites par les câbles d'atelier et les variateurs de fréquence sans dérive du zéro.
Architecture Modulaire FieldPoint : Remplacement extractible à chaud (Hot-swap) sur l'embase de bornier sans interrompre le bus de communication ni le fonctionnement des autres modules adjacents.
Mémo Technique & Points Clés d'Atelier
Applications Recommandées :
Surveillance Thermique Multivoie : Suivi de température sur fours industriels, bains thermorégulés, réacteurs chimiques, échangeurs ou paliers de moteurs.
Bancs de Test LabVIEW : Intégration transparente dans l'environnement NI Measurement & Automation Explorer (MAX) et LabVIEW via le gestionnaire de périphériques FieldPoint.
Consignes de Câblage & Raccordement sur Bornier :
Mesure 3 fils / 4 fils : Privilégier le raccordement 3 fils ou 4 fils pour annuler la résistance ohmique propre des conducteurs de liaison, en particulier lors de l'utilisation de sondes Pt100 déportées sur de grandes longueurs.
Blindage des câbles : Utiliser des câbles blindés par paires torsadées. Relier la tresse de blindage à la terre du châssis côté embase FieldPoint uniquement pour éliminer les boucles de masse.
Configuration logicielle : Sélectionner le type exact de sonde et le mode de câblage pour chaque canal via le logiciel de configuration NI MAX avant acquisition.
Acquisition de Données, Automatismes Industriels & Mesure Thermique / Fabricant : NATIONAL INSTRUMENTS / Modèle : FP-RTD-122 / Référence : 777518-122 / Type : Module 8 voies RTD & Résistance / Résolution : ADC Delta-Sigma 16 bits / Consommation : 350 mW / État : 100% Neuf de stock d'origine.
