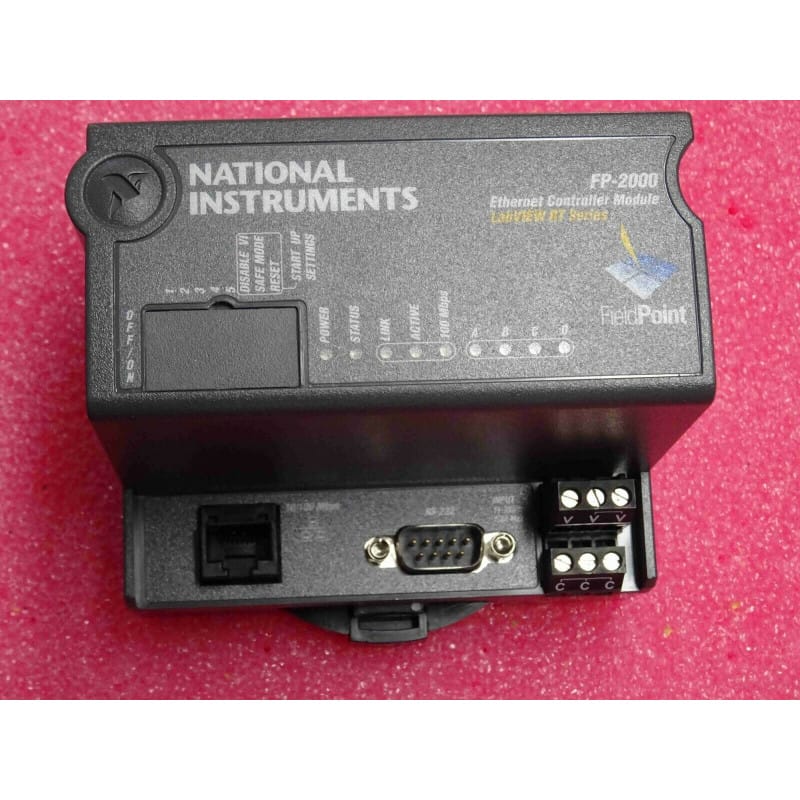

Le contrôleur National Instruments FP-2000 (référence constructeur 777792-20, famille d'E/S modulaires et distribuées temps réel FieldPoint / Compact FieldPoint) est une interface réseau intelligente intégrant un moteur d'exécution autonome pour le système d'exploitation temps réel LabVIEW Real-Time (ETS RTOS). Conçu pour se positionner en tête d'îlot FieldPoint sur rail DIN, il pilote localement jusqu'à 9 modules d'E/S (analogiques, TOR, température, comptage) tout en assurant l'exécution déterministe d'applications de contrôle-commande sans nécessiter de PC hôte allumé en permanence.
Doté d'un port Ethernet 10BASE-T (RJ45) et d'un port série RS-232 (DB9), il embarque 16 Mo de mémoire vive DRAM pour l'exécution des boucles de régulation déterministes et 32 Mo de mémoire de stockage non volatile (Flash) pour le système d'exploitation, l'hébergement des VIs LabVIEW embarqués et l'enregistrement local de données (data logging).
Fonctions & Architecture Temps Réel
Fonctionnement Autonome Déterministe : Exécute des boucles PID et des algorithmes d'asservissement stricts avec une périodicité garantie, indépendamment des plantages ou de la disponibilité du réseau informatique d'entreprise.
Double Connectivité Ethernet & Série : Le port Ethernet permet le déploiement de programmes depuis l'environnement de développement LabVIEW et la communication avec des IHM de supervision, tandis que le port RS-232 permet le raccordement d'un modem, d'un afficheur ou de périphériques série Modbus.
Redémarrage & Sécurité Automatiques : Système avec chien de garde matériel (Watchdog) et redémarrage automatique sur coupure secteur avec reprise instantanée du code de régulation sauvegardé en mémoire Flash.
Mémo Technique & Points Clés d'Atelier
Applications Recommandées :
Contrôle de Procédés Critiques : Régulation thermique, asservissement de bancs d'essais d'endurance, contrôle de vannes et acquisition déportée autonome.
Enregistrement de Données Isolé (Datalogging) : Mesure continue sur sites distants avec stockage des historiques sur la mémoire non volatile de 32 Mo et rapatriement programmé par FTP ou requêtes réseau.
Consignes de Configuration & Mise en Service :
Détection réseau initiale : Raccorder le contrôleur au réseau local ou en direct sur la carte réseau du PC ; lancer l'utilitaire NI Measurement & Automation Explorer (MAX) sous la rubrique Systèmes distants (Remote Systems) pour lui assigner une adresse IP statique ou configurer le serveur DHCP.
Formatage / Déploiement : Formater et installer les versions logicielles requises (NI-FieldPoint RT et runtime LabVIEW RT correspondant à la version de développement du PC) depuis NI MAX.
Alimentation & Continuité de Masse : Alimenter le bornier de tête en 24 V DC régulé et relier la borne de terre du châssis au rail DIN pour assurer le blindage global de l'îlot.
Assemblage mécanique : Fixer le FP-2000 en position gauche sur le rail DIN, puis juxtaposer et encliqueter les embases borniers (FP-TB-1, etc.) sur son côté droit pour former le bus d'E/S continu.
Contrôleurs Déterministes, Automatismes Temps Réel & LabVIEW / Fabricant : NATIONAL INSTRUMENTS / Modèle : FP-2000 / Référence : 777792-20 / OS : LabVIEW RT / Mémoire : 16 Mo DRAM / 32 Mo Flash / Ports : 1× Ethernet RJ45 + 1× Série RS-232 / État : 100% Neuf de stock d'origine.
