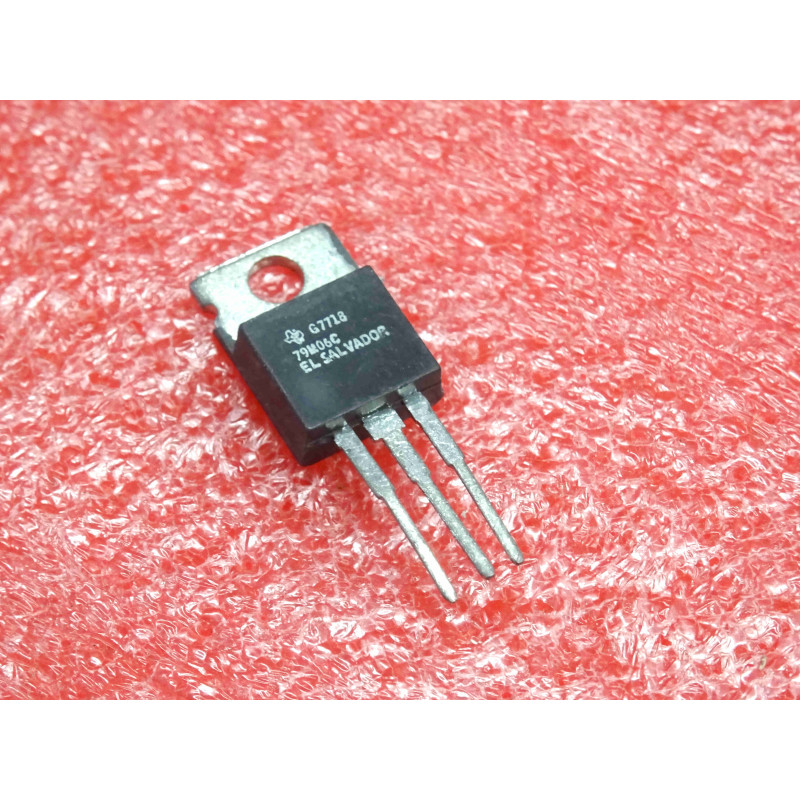

Le 79M06C est un régulateur de tension linéaire fixe de la famille 79xx, conçu pour fournir une tension de sortie stable de -6V. Ce modèle "M" (série 79M) indique une capacité de courant moyenne, supportant jusqu'à 500 mA avec une dissipation thermique appropriée.
Note technique :
Usage en régulation négative : Contrairement aux régulateurs 78xx (positifs), le 79M06 est indispensable pour alimenter les circuits analogiques nécessitant un rail de tension négative, comme les amplificateurs opérationnels haute fidélité, les circuits de traitement audio vintage ou certains capteurs spécialisés.
Protections intégrées : Le composant intègre des circuits de protection contre les courts-circuits, la surcharge thermique et l'emballement du transistor de puissance (SOA - Safe Operating Area).
Stabilité : La précision de la tension de sortie (-6V) dépend de la qualité du découplage. L'ajout d'un condensateur en entrée et en sortie est requis pour prévenir toute oscillation.
Conseils Pro :
Dissipation Thermique : Bien que le composant puisse gérer 500 mA, sa température interne monte rapidement. La puissance dissipée est $P = (V_{in} - V_{out}) \times I$. Si votre tension d'entrée est significativement plus élevée que -6V (par exemple -12V), un radiateur est fortement recommandé pour éviter la coupure thermique.
Brochage Critique : Attention ! Le brochage d'un régulateur 79xx diffère de celui d'un 78xx. Sur un boîtier TO-220 standard pour cette série, l'ordre des broches est généralement : 1 (GND), 2 (V-IN), 3 (V-OUT). Vérifiez systématiquement la datasheet avant soudure pour éviter une inversion fatale.
Condensateurs de sortie : Utilisez un condensateur au tantale ou électrolytique de 1 µF à 10 µF entre la sortie et la masse, positionné le plus près possible des broches pour garantir une réponse transitoire stable.
Maintenance (NOS) : Les composants NOS sont robustes. Inspectez la semelle métallique du TO-220 pour détecter toute oxydation avant le montage sur dissipateur. Si vous utilisez un isolant (mica ou pad thermique), vérifiez que la vis de fixation ne crée pas de court-circuit entre le boîtier (souvent relié à la masse ou à l'entrée selon le modèle) et le radiateur.
