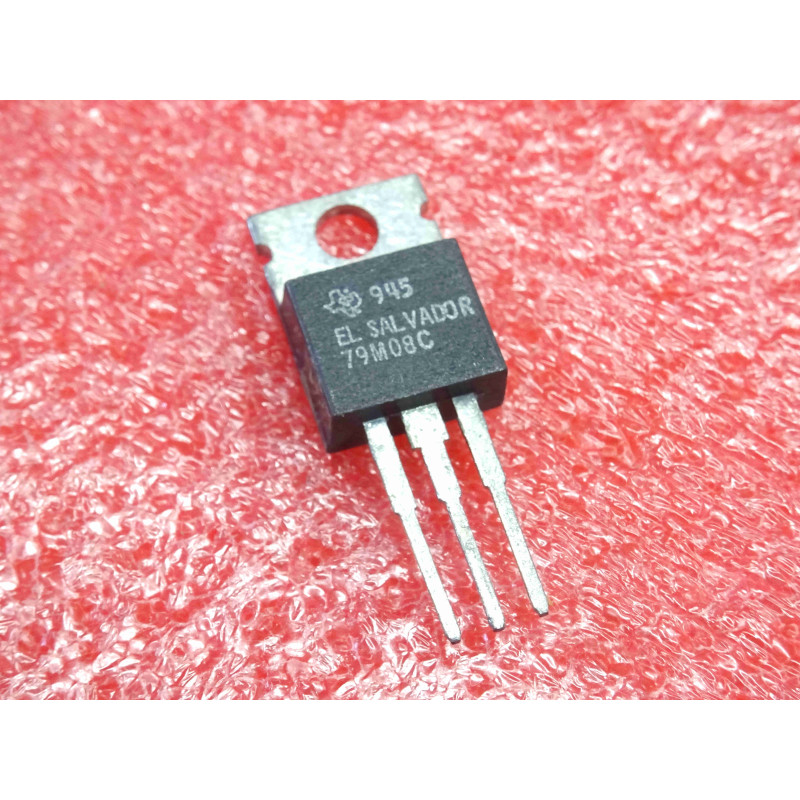

Le 79M08C est un régulateur de tension linéaire fixe de la famille 79xx, conçu pour fournir une tension de sortie stable de -8V. Ce modèle "M" est une version de puissance moyenne, capable de délivrer un courant de charge allant jusqu'à 500 mA avec une gestion thermique appropriée.
Note technique :
Régulation Négative : Contrairement au régulateur 78xx (positif), le 79M08 est destiné aux systèmes nécessitant un rail d'alimentation négatif par rapport à la masse. Il est courant dans les équipements audio (préamplificateurs, consoles de mixage) et les systèmes de mesure analogiques.
Robustesse : Le régulateur intègre des fonctions de sécurité essentielles : protection contre les courts-circuits, limitation du courant interne et protection thermique.
Stabilité : La précision de la tension de sortie dépend de la qualité du filtrage. L'utilisation de condensateurs en entrée et en sortie est indispensable pour assurer une régulation constante et éviter les oscillations.
Conseils Pro :
Brochage (Attention !) : Le brochage d'un régulateur 79xx diffère de celui d'un 78xx. Sur le boîtier TO-220, l'ordre des broches est typiquement : 1 (GND), 2 (V-IN), 3 (V-OUT). Vérifiez toujours la datasheet avant toute soudure pour éviter une inversion fatale.
Gestion Thermique : La puissance dissipée est calculée par $P = (V_{in} - V_{out}) \times I$. Si votre tension d'entrée est beaucoup plus élevée que -8V, le régulateur chauffera rapidement. Un dissipateur thermique (radiateur) est fortement conseillé si le courant consommé dépasse 150-200 mA.
Condensateurs : Placez un condensateur de découplage de 0.33 µF en entrée et de 0.1 µF (ou plus) en sortie, le plus proche possible des broches pour garantir la stabilité de la tension.
Maintenance (NOS) : Les composants NOS sont fiables, mais inspectez la semelle métallique du boîtier TO-220 avant montage sur dissipateur. Si une oxydation est présente, un nettoyage léger assurera un meilleur transfert thermique. Si vous utilisez un isolant (mica), vérifiez qu'il est en bon état.
