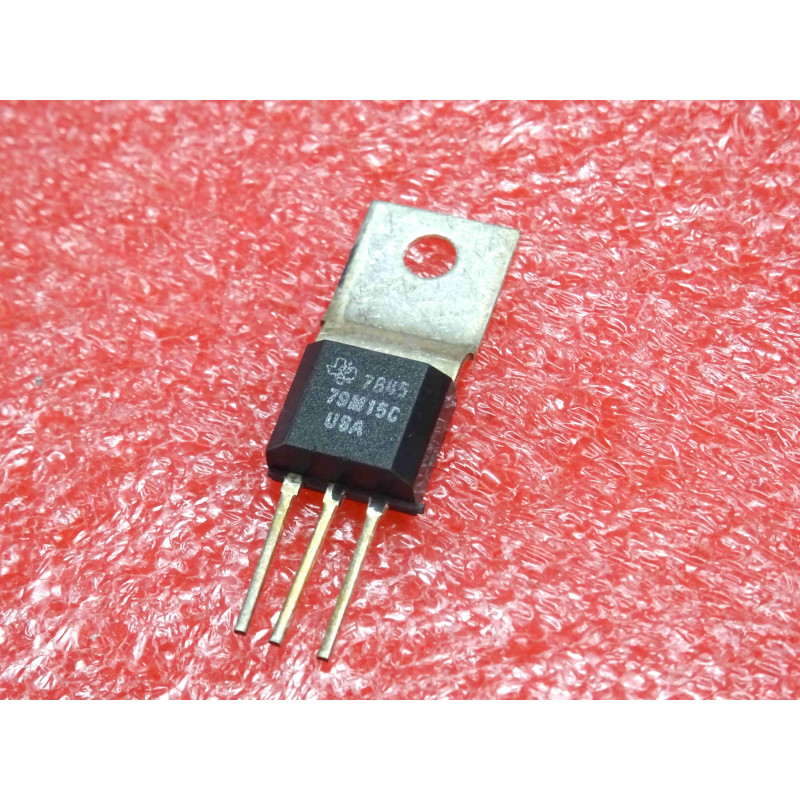

Le 79M15C est un régulateur de tension linéaire de la famille 79xx, conçu pour fournir une tension de sortie stable de -15V. Ce modèle "M" est une version de puissance moyenne, capable de délivrer un courant de charge allant jusqu'à 500 mA avec une gestion thermique adéquate.
Note technique :
Usage en régulation négative : Le 79M15 est un standard pour les circuits analogiques nécessitant des rails de tension symétriques $\pm15V$. Il est omniprésent dans les équipements audio professionnels (amplificateurs opérationnels de mixage), les instruments de mesure de précision et les systèmes de contrôle industriel.
Sécurité : Comme la série 79xx, il intègre des protections complètes : limitation de courant interne, protection contre les courts-circuits et coupure thermique en cas de surcharge.
Stabilité : Pour garantir une sortie stable à -15V, l'ajout de condensateurs de filtrage est impératif pour rejeter les ondulations résiduelles et prévenir les oscillations haute fréquence.
Conseils Pro :
Brochage (Attention !) : Ne confondez jamais le brochage d'un régulateur 79xx avec celui d'un 78xx (positif). Sur le boîtier TO-220 standard, l'ordre est : 1 (GND), 2 (V-IN), 3 (V-OUT). Une erreur ici provoquerait une inversion de polarité fatale pour vos circuits.
Gestion Thermique : La puissance dissipée se calcule par $P = (V_{in} - V_{out}) \times I$. Pour une sortie de -15V, une tension d'entrée typique se situe autour de -18V à -20V. Si la différence de tension est importante, prévoyez impérativement un dissipateur thermique.
Condensateurs : Utilisez un condensateur électrolytique de 2.2 µF (ou plus) en entrée et un de 1 µF en sortie, placés physiquement le plus près possible des broches pour maintenir une régulation propre.
Maintenance (NOS) : Les composants NOS sont fiables. Inspectez la semelle métallique du TO-220. En cas d'oxydation, un léger polissage permet d'améliorer le contact thermique avec votre radiateur. Si vous utilisez un isolant (mica), vérifiez qu'il est intact avant de serrer la fixation.
