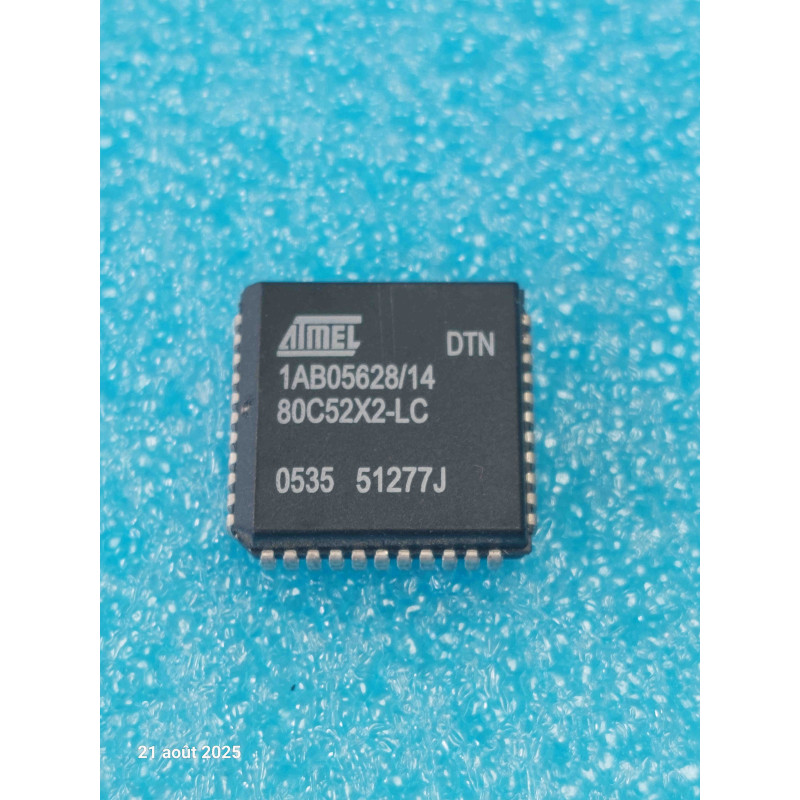

Le 80C52X2-LC est un microcontrôleur ATMEL monocanal 8 bits de haute performance basé sur la célèbre architecture Intel 8051 / 80C52. Fabriqué d'époque (souvent par des constructeurs comme Atmel, Intel ou Philips/NXP selon les séries d'intégration), ce composant se distingue par sa gestion du mode X2 (doublement de la vitesse d'exécution à fréquence de quartz égale).
Logé dans un boîtier carré PLCC44 (boîtier plastique à 44 broches à contact en J) destiné à être clipsé sur un support ou soudé en surface, il embarque 8 Koctets de mémoire programme (ROM) et 256 octets de RAM système. C'est un composant de pointe pour la maintenance de cartes électroniques industrielles, d'automates, de périphériques de communication et de systèmes embarqués du milieu des années 90 au début des années 2000.
Note technique :
Le Secret du Mode X2 (Horloge Accélérée) : Sur un 8051 ou 80C52 traditionnel, un cycle machine standard nécessite 12 périodes d'horloge (oscillateur externe). Le cœur "X2" intègre une logique interne qui permet d'exécuter un cycle complet en seulement 6 périodes d'horloge. Cela signifie qu'à fréquence de quartz égale (par exemple avec un quartz de 12 MHz), la puce exécute les instructions deux fois plus vite qu'un modèle standard, offrant un boost de performance majeur sans modifier le circuit d'horloge de la carte mère.
Le Format PLCC44 (Brochage Étendu) : Contrairement au format DIP40 rectangulaire, le boîtier PLCC44 répartit ses broches sur les quatre côtés du carré. Il intègre 4 broches supplémentaires (notées NC pour Non Connectées) intercalées dans le brochage standard pour atteindre les 44 broches.
Conseils Pro :
Le piège du remplacement dans un support PLCC oxydé : Les supports PLCC44 d'époque (souvent marron ou noirs, montés sur les circuits industriels) ont tendance à voir leurs contacts internes à ressort perdre de leur élasticité ou s'oxyder avec les décennies. Si vous insérez ce circuit New Old Stock tout neuf et que la carte refuse de démarrer, n'incriminez pas la puce immédiatement : nettoyez les contacts du support au nettoyant contact de haute qualité et vérifiez à la loupe qu'aucune broche du support n'est enfoncée ou tordue au fond de son logement.
Diagnostic du signal ALE (Address Latch Enable) : Pour vérifier instantanément si le microcontrôleur a démarré son programme et si son horloge interne fonctionne, placez une sonde d'oscilloscope sur la broche ALE (broche 33 sur le boîtier PLCC44). En fonctionnement normal, cette broche doit émettre un signal carré continu à une fréquence correspondant à 1/3 de la fréquence du quartz en mode X2 (ou 1/6 en mode standard). Si le signal ALE est désespérément plat (0V ou 5V stable), le processeur n'oscille pas ou est bloqué en état de Reset permanent (contrôlez la broche RST, broche 10 en PLCC44).
