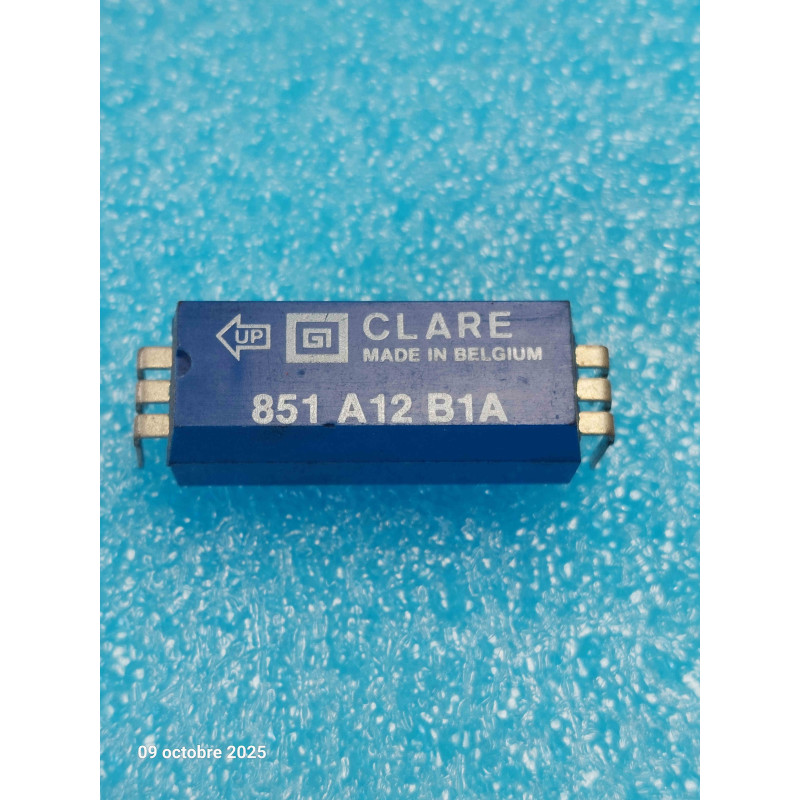

Le relais Reed (relais à lames souples) miniature de la marque historique CP Clare de référence 851A12B1A avec bobine en 12Vdc, de fabrication européenne de premier plan (Made in Belgium), est un composant électromagnétique de haute précision conçu pour la commutation ultra-rapide de signaux faibles à modérés avec une isolation galvanique totale.
Type de Composant : Relais Reed / Relais à lames souples pour circuit imprimé (Through-hole Reed Relay).
Fabricant / Référence : CP Clare / 851A12B1A (Série 851).
Tension de Bobine : 12 Vdc (Courant continu, idéal pour les logiques de commande et cartes d'interface 12V).
Nombre de Broches : 6 broches (Agencement standard optimisé pour l'implantation sur circuit imprimé incluant la bobine et les contacts de sortie).
Origine de Fabrication : Made in Belgium (Gage de qualité industrielle européenne d'époque, traçabilité rigoureuse et fiabilité accrue des composants d'instrumentation).
Technologie Reed : Contacts scellés dans une ampoule de verre sous atmosphère de gaz neutre, garantissant une protection absolue contre l'oxydation, une résistance de contact initiale extrêmement faible et un silence de fonctionnement total.
Conditionnement : Composant unitaire ou pièce d'atelier en bon état.
Signification de la conception :
Qualité CP Clare (Usine belge) : Référence de pointe utilisée historiquement dans les équipements de test de précision, les instruments de mesure de laboratoire et les systèmes de télécommunication exigeants.
Vitesse et endurance : Permet des cadences de commutation élevées et un nombre de cycles quasi-illimité en l'absence de pièces d'armature lourdes en mouvement.
Repérage et Connexion : Identifiez rigoureusement la disposition des 6 broches (les bornes de l'enroulement de bobine 12Vdc et les connexions du ou des contacts Reed de sortie) à l'aide des marquages du boîtier ou de la documentation technique constructeur avant l'implantation.
Environnement : Cartes d'acquisition de mesure, équipements de test, instruments de laboratoire et interfaces de signal de précision fonctionnant en logique 12V.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de commutation malgré l'application du 12Vdc sur la bobine, ou collage permanent du contact Reed (provoqué par un dépassement du courant de charge maximal ou une surtension inductive externe).
Mesures : Mesurer la résistance ohmique de l'enroulement de bobine à l'ohmmètre et vérifier l'établissement de la continuité sur les contacts de sortie lors de l'excitation hors circuit.
Recommandations de Montage & Restauration :
Sensibilité mécanique du boîtier : Les relais Reed possèdent une ampoule en verre fragile à l'intérieur du boîtier. Évitez absolument de tordre ou de contraindre mécaniquement les broches trop près du corps lors du façonnage pour le circuit imprimé, sous peine de rompre l'herméticité de l'ampoule. Utilisez un fer à souder à température contrôlée.
