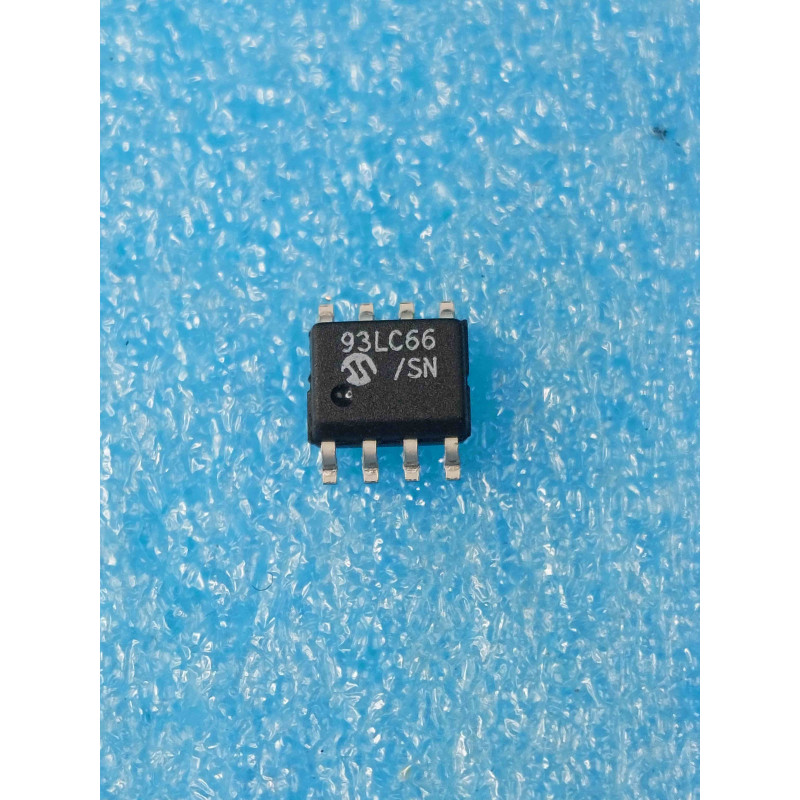

Le 93LC66/SN (couramment marqué 93LC66/SN ou 93LC66 SN) est un circuit intégré de mémoire morte effaçable et programmable électriquement (EEPROM) de technologie série, conçu et fabriqué par le leader américain Microchip Technology. Ce composant adopte un format miniature destiné au montage en surface (CMS / SMD) de type SOIC-8 (Small Outline Integrated Circuit à 8 broches, corps étroit de 150 mils).
Le suffixe LC identifie la version "Low Voltage" (basse tension) de la cellule mémoire, capable de fonctionner sur une plage d'alimentation très élastique. Le suffixe /SN spécifie de manière stricte le boîtier plastique miniaturisé SOIC standard de l'industrie.
Il s'agit d'une mémoire EEPROM série à protocole Microwire d'une capacité totale de 4 Kilobits (ic smd 93LC66 SN de chez MICROCHIP). Sa particularité majeure réside dans sa broche de configuration d'architecture matérielle ORG. Selon le raccordement électrique de cette patte sur le circuit, la puce adapte l'organisation de sa matrice de stockage au choix : soit en 512 mots de 8 bits (512 x 8), soit en 256 mots de 16 bits (256 x 16). On retrouve très fréquemment ce composant sur les cartes électroniques industrielles et grand public des années 90 et 2000 pour stocker les données de configuration critiques, les adresses MAC de cartes réseau, les paramètres d'étalonnage d'instruments de mesure, les codes de sécurité d'autoradios ou les options de démarrage d'automates. Gérée en qualité New Old Stock (NOS), cette puce d'origine Microchip est une pièce indispensable pour la réparation à l'identique de modules CMS compacts ou le clonage de firmwares de sauvegarde d'atelier.
Le diagnostic du dump corrompu ou illisible (Le piège du mode ORG sur le programmateur) : Si vous tentez de lire le contenu d'une puce 93LC66/SN dessoudée d'une carte en panne à l'aide de votre programmateur d'atelier, et que le dump hexadécimal renvoie des données incohérentes ou inversées, vérifiez immédiatement comment la broche ORG (broche 6) était câblée sur la carte d'origine. Si vous configurez votre programmateur en mode "93LC66 (8-bit)" alors que la puce travaillait en mode 16-bit sur sa carte, le fichier binaire extrait sera totalement corrompu et inutilisable pour cloner un second composant.
Le piège des condensateurs de découplage CMS fuyards : Les mémoires série de cette génération effectuent des pompes de charge internes complexes pour générer les tensions élevées nécessaires à l'écriture des cellules EEPROM. Si le petit condensateur céramique de découplage (généralement 100 nF) implanté juste à côté de la puce sur la carte CMS est sec ou présente une fuite, la tension VCC va chuter pendant les microsecondes du cycle d'écriture. Le processeur croira avoir écrit la configuration, mais la puce n'aura pas figé la donnée, provoquant des pertes de mémoire intermittentes à chaud.
Précautions de brasage et manipulation du format SOIC-8 : Les composants CMS sont sensibles au stress thermique lors du remplacement à l'air chaud. La méthode d'atelier idéale pour préserver ta pièce NOS : Nettoyez parfaitement l'ancienne soudure des pastilles de la carte à l'aide de tresse fine et d'alcool isopropylique. Appliquez un film de flux de brasage propre sur les pistes. Alignez rigoureusement la puce Microchip à l'aide d'une pince brucelle fine. Fixez une première patte d'angle à l'aide de votre fer à souder muni d'une panne fine réglée à 300-310 degrés Celsius maximum, puis soudez les autres broches une à une en moins de 2 secondes par patte pour ne pas stresser thermiquement la matrice de silicium. Un nettoyage final méticuleux est obligatoire pour éviter toute fuite de courant entre les broches DI/DO hyper-sensibles.
