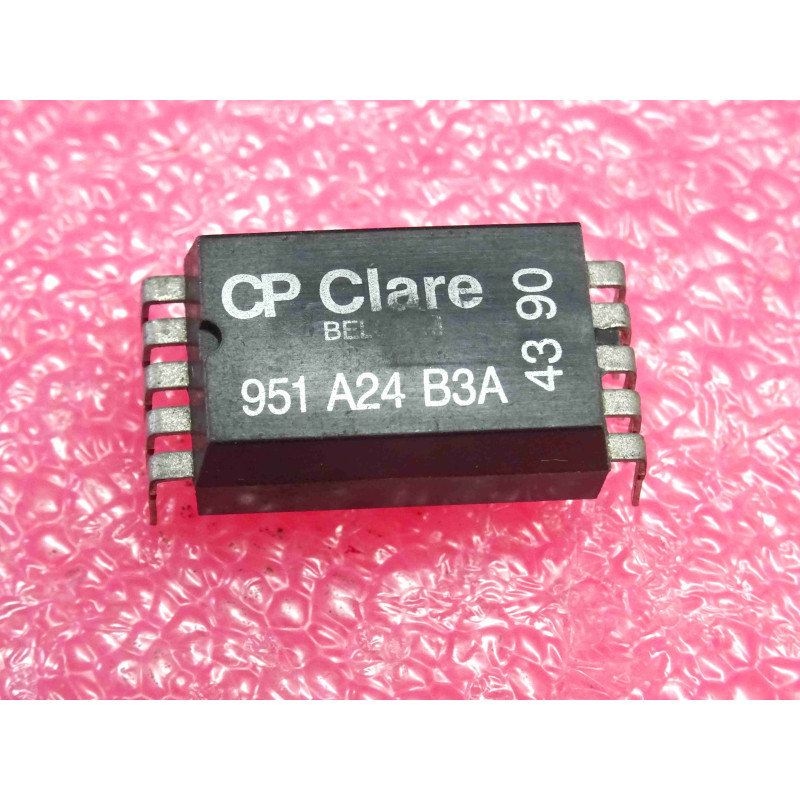

Le relais Reed multipolaire (relais à lames souples) de la marque historique CP Clare de référence 951-A24-B3A (951A24B3A) avec bobine en 24Vdc est un composant électromagnétique de haute précision conçu pour la commutation rapide et fiable de signaux multiples avec une isolation galvanique totale.
Type de Composant : Relais Reed multipolaire / Relais à lames souples pour circuit imprimé (Through-hole Reed Relay).
Fabricant / Référence : CP Clare / 951-A24-B3A (Série 951).
Tension de Bobine : 24 Vdc (Courant continu, standard pour les automates, les instruments de mesure et les logiques de commande 24V).
Nombre de Broches : 10 broches (Agencement multipolaire optimisé pour l'implantation sur circuit imprimé, incluant l'enroulement de bobine et plusieurs voies de contacts de sortie indépendants).
Technologie Reed : Contacts scellés dans des ampoules de verre sous atmosphère de gaz neutre, garantissant une protection absolue contre l'oxydation, une résistance de contact initiale extrêmement faible et un silence de fonctionnement total.
Conditionnement : Composant unitaire ou pièce d'atelier en bon état.
Signification de la conception :
Qualité CP Clare : Référence de pointe utilisée historiquement dans les équipements de test de précision, les matrices de commutation, les instruments de laboratoire et les systèmes électroniques exigeants.
Vitesse et endurance : Permet des cadences de commutation élevées et un nombre de cycles quasi-illimité en l'absence de pièces d'armature lourdes en mouvement.
Repérage et Connexion : Référez-vous impérativement à la documentation technique constructeur pour identifier la disposition exacte des 10 broches (les bornes de l'enroulement de bobine 24Vdc et les connexions des différents contacts Reed de sortie) avant toute implantation.
Environnement : Cartes d'acquisition de mesure, matrices de test, instruments de laboratoire et interfaces de signal de précision fonctionnant en logique 24V.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de commutation malgré l'application du 24Vdc sur la bobine, ou collage permanent d'un contact Reed (provoqué par un dépassement du courant de charge maximal ou une surtension inductive externe).
Mesures : Mesurer la résistance ohmique de l'enroulement de bobine à l'ohmmètre et vérifier l'établissement de la continuité sur l'ensemble des contacts de sortie lors de l'excitation hors circuit.
Recommandations de Montage & Restauration :
Sensibilité mécanique du boîtier : Les relais Reed possèdent des ampoules en verre fragiles à l'intérieur du boîtier. Évitez absolument de tordre ou de contraindre mécaniquement les broches trop près du corps lors du façonnage pour le circuit imprimé, sous peine de rompre l'herméticité des ampoules. Utilisez un fer à souder à température contrôlée.
