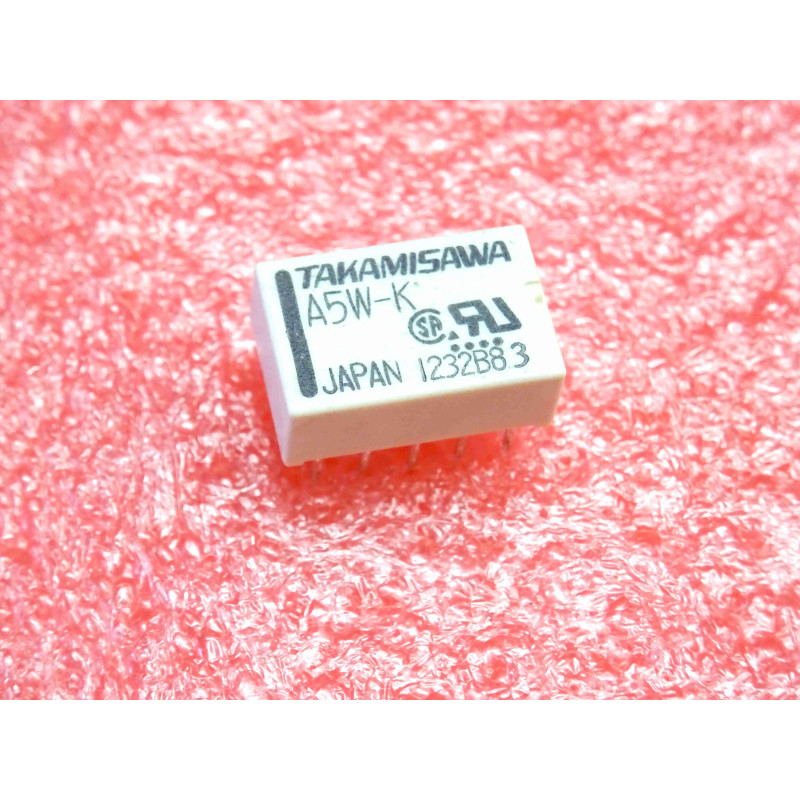

Le relais électromagnétique miniature de haute précision de la marque Takamisawa de référence A5W-K avec bobine en 5Vdc est un composant électromécanique de signal de la série A, conçu pour la commutation fiable de signaux faibles à modérés dans les équipements électroniques compacts.
Type de Composant : Relais électromagnétique miniature pour circuit imprimé (Signal Relay - Série A).
Fabricant / Référence : Takamisawa / A5W-K.
Tension de Bobine : 5 Vdc (Courant continu, idéal pour une interface directe avec les microcontrôleurs et les logiques de commande 5V).
Calibre Électrique (Contacts) : 1 à 2 A (Spécifié pour la commutation de signal et de charges résistives faibles).
Configuration des Contacts : Bipolaire inverseur / 2 RT / 2 Form C / DPDT (Double Pole Double Throw).
Spécificités de Conception : Boîtier en plastique étanche (Plastic sealed), protégeant les contacts de l'environnement extérieur et permettant un nettoyage de la carte après brasage.
Conditionnement : Composant unitaire ou pièce d'atelier en bon état.
Signification de la conception :
Qualité Takamisawa : Composant de référence pour l'instrumentation, les équipements de télécommunication et l'électronique professionnelle exigeant une excellente stabilité des contacts à faible niveau.
Repérage et Connexion : Identifiez rigoureusement la disposition des broches (les deux bornes de bobine 5Vdc et les deux jeux de contacts inverseurs) à l'aide de la sérigraphie du boîtier ou de la documentation technique constructeur avant toute implantation.
Environnement : Cartes de télécommunication, instruments de mesure, équipements informatiques anciens et systèmes électroniques fonctionnant en logique 5V.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de commutation malgré l'application du 5Vdc sur la bobine, résistance de contact anormale ou oxydation interne en cas de rupture de l'étanchéité.
Mesures : Mesurer la résistance ohmique de la bobine à l'ohmmètre et valider l'établissement de la continuité sur les voies de contact (repos et travail) lors de l'excitation hors circuit.
Recommandations de Montage & Restauration :
Brasage : Utilisez un fer à souder à température contrôlée pour préserver l'intégrité du boîtier étanche et éviter toute contrainte thermique excessive sur les broches lors de la maintenance sur circuit imprimé.
