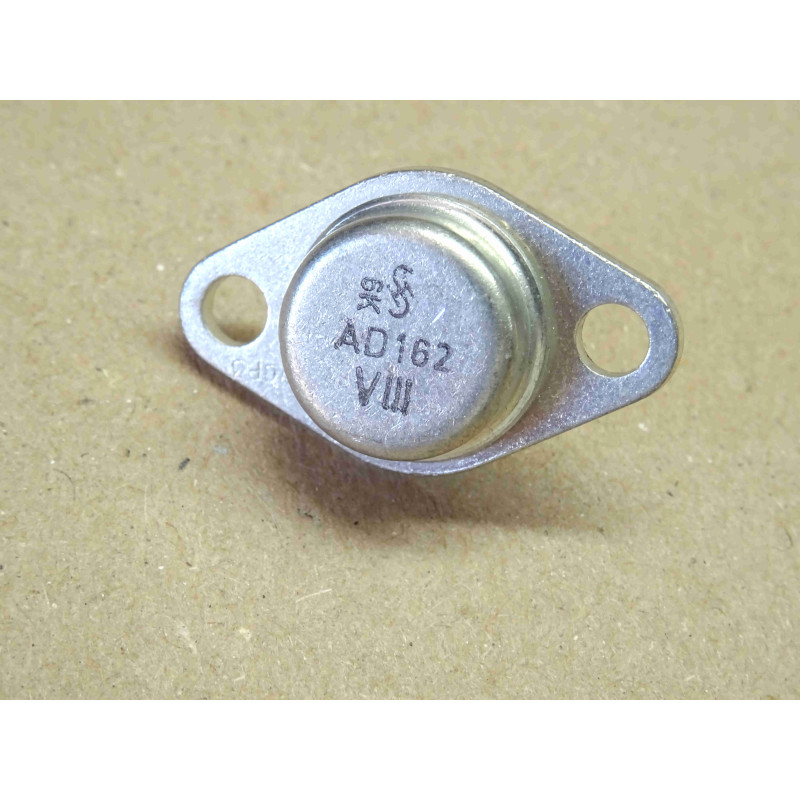

Transistor Germanium PNP Puissance Siemens AD162-VIII – Boîtier SOT-9 (-20 V – -2 A)

Transistor Germanium PNP Puissance Siemens AD162-VIII – Boîtier SOT-9 (-20 V – -2 A)

(0 avis)
6,67 € 6,67 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

Transistor bipolaire au germanium PNP de puissance moyenne (Germanium PNP Power Transistor) d'origine constructeur historique Siemens, référence européenne standard AD162 avec indice de sélection -VIII (groupe VIII). Son pendant NPN complémentaire est l'AD161. Conçu spécifiquement pour les étages de sortie audio push-pull symétriques des récepteurs radio, amplificateurs de table et équipements hifi européens vintage des années 1960 et 1970. Encapsulé sous boîtier métallique hermétique standard européen SOT-9 (équivalent au format TO-66 à deux vis de fixation). Matériel à l'état neuf de stock d'origine (NOS).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire germanium PNP de puissance (Germanium Power PNP Transistor)
Marque / FabricantSiemens (Allemagne)
Référence ConstructeurAD162-VIII (standard Pro Electron)
Complémentaire NPN AssociéAD161-VIII (paire complémentaire push-pull symétrique)
Format du BoîtierBoîtier métallique hermétique SOT-9 (format à deux trous de fixation)
Tension Collecteur-Émetteur Max (VCEO)-20 V
Tension Collecteur-Base Max (VCBO)-32 V
Tension Émetteur-Base Max (VEBO)-10 V
Courant de Collecteur Continu Max (IC)-2 A (-2 000 mA continu)
Courant de Collecteur Crête Max (ICM)-2,5 A (impulsionnel)
Puissance Dissipable Maximale (PT)6 W à température de boîtier Tc = 25°C (1 W à l'air libre Ta = 25°C)
Gain en Courant Continu (hFE)Sélection de classe VIII (gain élevé et apparié pour montage push-pull)
Plage de Température de Jonction (Tj)-55°C à +90°C (caractéristique thermique du germanium)
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), broches et embase propres sans oxydation
Usage & ApplicationsÉtages de sortie audio push-pull d'appareils radio et amplificateurs européens vintage, circuits BF basse tension

Points Forts & Spécificités Techniques

  • Appairage de Classe VIII : Le suffixe -VIII garantit un tri précis des paramètres dynamiques et du gain pour assurer la symétrie indispensable dans les étages de sortie audio push-pull sans transformateur de sortie.

  • Technologie Germanium Authentique : Composant d'époque indispensable pour la restauration conforme et le respect du comportement thermique et sonore original des postes radio et amplificateurs européens (Siemens, Grundig, Telefunken, Saba).

  • Boîtier Métallique SOT-9 : Permet un montage thermique stable sur le dissipateur ou le châssis d'origine de l'appareil à réparer.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé SOT-9 (Composant vu de dessous, broches orientées vers soi) :

    • Le boîtier SOT-9 comporte deux broches de connexion tandis que le Collecteur est directement relié au corps métallique de la capsule et à la vis de fixation :

      • Broche de gauche : Base (B) (ou selon disposition constructeur d'époque, vérifier le repérage)

      • Broche de droite : Émetteur (E)

      • Corps métallique / Semelle : Collecteur (C)

  2. Précautions de Brasage :

    • Le germanium est extrêmement sensible à la chaleur. Utiliser un fer à souder thermostaté et appliquer une pince brucelle thermique sur la broche entre le boîtier et le point de soudure pour dissiper les calories.

  3. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor au germanium PNP : les seuils de conduction des jonctions sont très bas (généralement entre 0,20 V et 0,35 V). Placer la touche noire (-) sur la Base et la touche rouge (+) sur l'Émetteur ou le Collecteur pour mesurer la chute de tension directe.

Composants Électroniques Actifs & Audio Vintage / Transistor germanium PNP Siemens AD162-VIII en boîtier SOT-9 (-20 V / -2 A), pièce d'origine neuve de stock (NOS).
