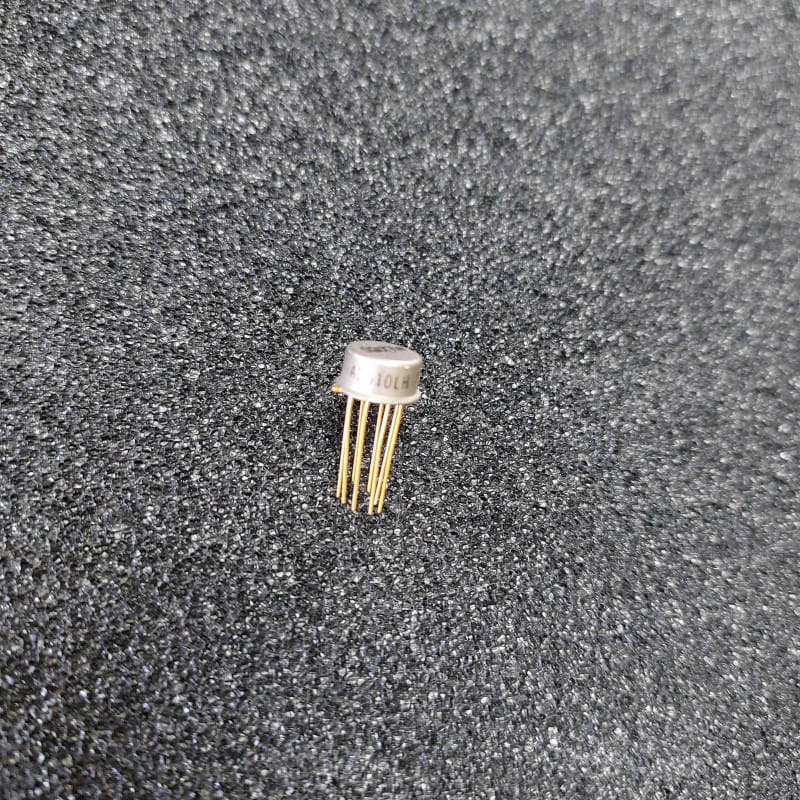

L'AD510JH (marque Analog Devices) est un amplificateur opérationnel monolithique d'époque à haute performance, réputé pour sa très grande précision, son très faible décalage d'entrée (offset) et sa stabilité à long terme. Présenté dans un boîtier métallique hermétique TO-99 à 8 broches (type "Metal Can"), ce composant d'origine authentique et neuf de stock (NOS) est optimisé pour les applications d'instrumentation et de traitement de signaux continus (DC) de faible amplitude.
Le suffixe J indique la classe de spécification électrique de la gamme, tandis que le H désigne le boîtier métallique TO-99. Grâce à sa dérive thermique minimale et à son taux de réjection du mode commun élevé, il est idéal pour la restauration d'appareils de mesure de précision, de préamplificateurs de capteurs, ou de balances électroniques vintage des années 80 et 90.
Excellente précision DC : Très faible tension de décalage d'entrée (Offset) et dérive en température extrêmement maîtrisée.
Faible bruit et haute stabilité : Conçu pour éliminer les fluctuations de mesure à basse fréquence et garantir une excellente répétabilité à l'atelier.
Boîtier métallique blindé (TO-99) : L'enveloppe métallique offre une barrière naturelle contre les perturbations électromagnétiques (EMI/RFI) de l'environnement de l'appareil.
Brochage physique (Vue de dessous, broches vers vous, ergot détrompeur à gauche de la broche 8) :
Pin 1 et Pin 5 : Équilibrage de l'offset (Offset Null — à relier à un potentiomètre externe si un étalonnage fin du zéro est nécessaire)
Pin 2 : Entrée inverseuse (-)
Pin 3 : Entrée non-inverseuse (+)
Pin 4 : Alimentation négative (-Vcc, ex: -15V)
Pin 6 : Sortie principale (Output)
Pin 7 : Alimentation positive (+Vcc, ex: +15V)
Pin 8 : Boîtier métallique (Case — connectable à la masse de l'appareil pour un blindage optimal, ou à laisser flottant)
Le diagnostic classique "Dérive du zéro ou saturation de la sortie" :
Contrôle du zéro (Offset Null) : Si votre circuit de mesure présente une tension résiduelle fixe en sortie alors que les entrées sont à zéro, vous pouvez annuler cet offset. Installez un potentiomètre de précision d'époque (généralement 10 kOhms) entre les broches 1 et 5, en connectant son curseur central au rail d'alimentation négatif -Vcc (Pin 4). Tournez le curseur jusqu'à obtenir 0,00V en sortie.
Vérification de la symétrie des alimentations : L'AD510JH fonctionne de manière optimale avec des alimentations symétriques (typiquement +15V / -15V). Si l'un des deux rails est asymétrique ou bruyant (condensateur de filtrage de l'alimentation d'époque défectueux), la puce perdra sa précision et le signal de sortie sera entaché d'erreur.
Nettoyage anti-fuite : Bien que les entrées bipolaires de l'AD510JH soient moins sensibles aux courants de fuite de surface que les versions JFET, un nettoyage complet de la zone de soudure à l'alcool isopropylique pur est recommandé pour éliminer les vieux résidus de flux de soudure collants.
Précautions de soudage :
Le boîtier TO-99 transmet la chaleur du fer à souder très rapidement à la puce interne. Limitez le temps de contact à 3 secondes maximum par broche (fer réglé à 260°C). Pour protéger ce composant NOS et simplifier les dépannages futurs à la sonde, l'utilisation d'un support tulipe TO-99 d'époque est vivement conseillée.
