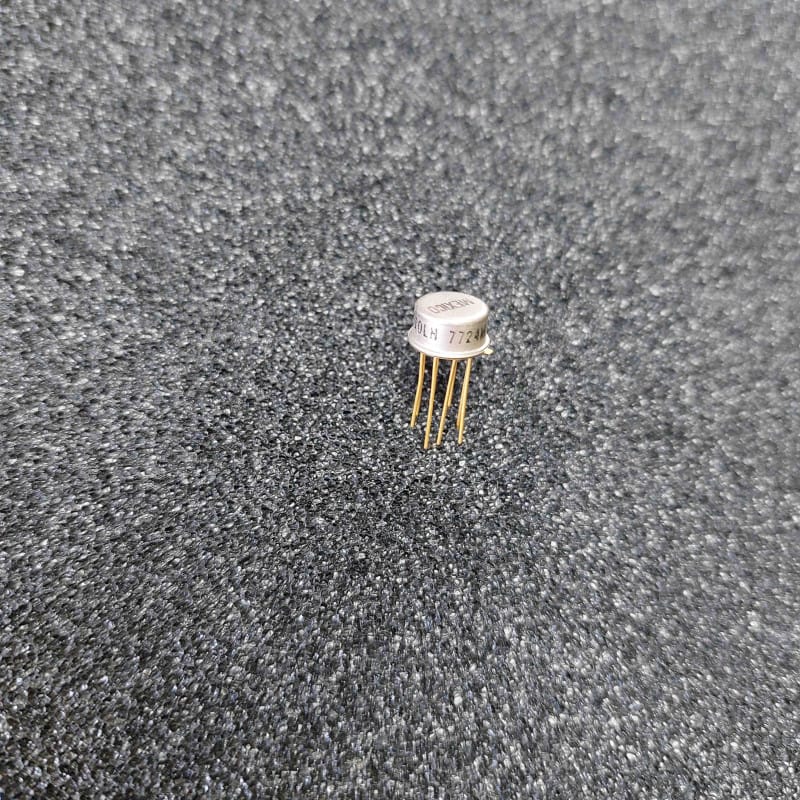

L'AD510LH (marque Analog Devices) est la version de sélection supérieure de l'amplificateur opérationnel monolithique bipolaire AD510JH. Présenté dans son boîtier métallique hermétique TO-99 à 8 broches (type "Metal Can"), ce composant d'origine authentique et neuf de stock (NOS) offre des performances de précision électrique accrues pour les applications d'instrumentation les plus exigeantes.
Le suffixe L spécifie la classe de performance la plus rigoureuse et la plus triée de la gamme, garantissant une tension de décalage d'entrée (offset) encore plus faible, une dérive thermique minimale et un taux de réjection du mode commun maximal par rapport à la version J. Le H désigne le boîtier métallique protecteur TO-99. Il est particulièrement recherché pour la maintenance d'appareils de mesure de laboratoire de haute précision, de calibrateurs rétro ou d'étages d'amplification de signaux continus (DC) extrêmement faibles.
Précision DC maximale (Série L) : Tension d'offset d'entrée extrêmement basse et stabilité thermique drastiquement optimisée pour éviter toute dérive des mesures lors des variations de température de l'appareil.
Faible bruit et excellente répétabilité : Conçu pour éliminer les dérives à long terme et le bruit à très basse fréquence à l'établi.
Blindage magnétique et électromagnétique (TO-99) : Le capot métallique étanche protège le circuit contre les interférences environnantes et les courants d'air qui génèrent des gradients thermiques parasites.
Brochage physique (Vue de dessous, broches vers vous, ergot détrompeur à gauche de la broche 8) :
Pin 1 et Pin 5 : Équilibrage de l'offset (Offset Null — à raccorder à un potentiomètre externe si un étalonnage fin du zéro absolu est requis)
Pin 2 : Entrée inverseuse (-)
Pin 3 : Entrée non-inverseuse (+)
Pin 4 : Alimentation négative (-Vcc, ex: -15V)
Pin 6 : Sortie principale (Output)
Pin 7 : Alimentation positive (+Vcc, ex: +15V)
Pin 8 : Boîtier métallique (Case — connectable à la masse pour blindage, ou à laisser flottant)
Le diagnostic classique "Légère dérive de la mesure ou décalage du zéro" :
Annulation de l'offset résiduel : Bien que l'AD510LH possède un offset d'entrée initial infime grâce au tri de la série L, vous pouvez parfaire le réglage selon le circuit d'accueil. Soudez un potentiomètre de précision d'époque (typiquement 10 kOhms) entre les broches 1 et 5, et connectez son curseur central mobile directement au rail d'alimentation négatif -Vcc (Pin 4). Ajustez le curseur jusqu'à lire précisément 0,000V en sortie.
Stabilité de l'alimentation symétrique : Ce circuit haut de gamme requiert des tensions d'alimentation (+15V / -15V) irréprochables. Si l'un des rails souffre d'une ondulation ou d'une asymétrie due à de vieux condensateurs de filtrage secs sur la carte d'alimentation d'origine, le composant perdra les bénéfices de sa précision de classe L.
Nettoyage méticuleux du circuit imprimé : Pour préserver la stabilité thermique et électrique exceptionnelle de la puce, nettoyez soigneusement la zone de soudure à l'alcool isopropylique pur pour retirer tout vieux flux collant pouvant générer des micro-courants de fuite superficiels.
Précautions de soudage :
Le boîtier métallique TO-99 conduit instantanément la chaleur du fer aux jonctions internes fragiles. Limitez impérativement le temps de contact à 3 secondes maximum par broche (fer réglé à 260°C). L'utilisation d'un support tulipe TO-99 de qualité est fortement recommandée pour préserver ce composant NOS rare lors du remplacement.
