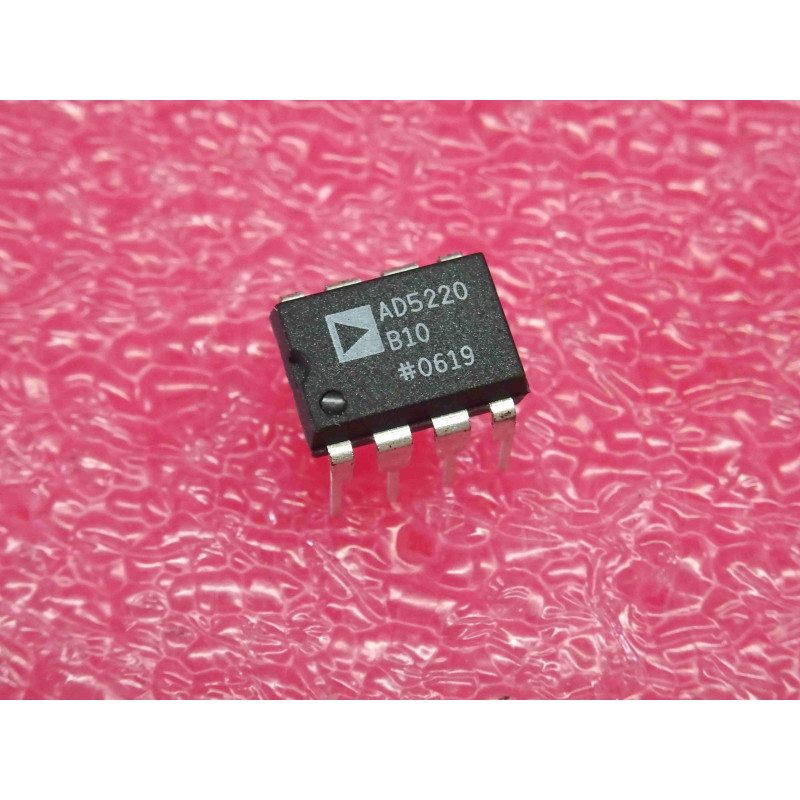

Le AD5220BN10 (souvent marqué directement AD5220B10 sur le boîtier) est un circuit intégré analogique/numérique de précision fabriqué par Analog Devices. Logé dans un boîtier DIP8 standard à 8 broches, ce composant est un potentiomètre numérique à 128 positions possédant une résistance nominale de 10 kOhm.
Contrairement aux potentiomètres numériques à bus complexes (I2C ou SPI), le AD5220 s'appuie sur une interface utilisateur ultra-simple de type Incrément/Décrément (Up/Down), idéale pour remplacer directement un bouton rotatif mécanique ou un potentiomètre d'ajustement (trimmer) d'époque sans nécessiter une programmation lourde. Il est massivement utilisé pour le contrôle du volume audio, le réglage de contraste d'écrans LCD, le calibrage automatique de capteurs et le contrôle de gain d'amplificateurs.
Note technique :
L'Interface Up/Down Intentive : Le contrôle de la position du curseur mobile (Wipper) se fait via trois broches logiques simples :
CS barre (Chip Select, broche 1) : Active le circuit lorsqu'elle est mise à la masse (0V). Lorsque CS barre repasse au niveau haut (5V), la puce mémorise la position actuelle du curseur.
U/D barre (Up/Down, broche 2) : Détermine le sens de variation. Un niveau haut (5V) configure le circuit pour augmenter la résistance (Up), un niveau bas (0V) pour la diminuer (Down).
CLK (Clock / Increment, broche 3) : Chaque front descendant (passage de 5V à 0V) appliqué sur cette broche fait avancer le curseur d'un pas (1/128ème de la résistance totale) dans la direction choisie par la broche U/D.
Architecture des Bornes : Les connexions du potentiomètre virtuel reproduisent fidèlement un modèle mécanique : la borne A (broche 6), la borne B (broche 3 ou 5 selon schéma exact du boîtier, ici la broche 5 est la masse logique/numérique, la borne B est en broche 7) et le curseur mobile W (Wiper, broche 8).
Conseils Pro :
Le piège de la mémoire volatile : Attention, le AD5220BN10 ne possède pas de mémoire non volatile (EEPROM) interne. Cela signifie qu'à chaque fois que l'alimentation générale (VDD, broche 4) est coupée, la puce oublie sa position courante. Au redémarrage suivant, le curseur interne (W) se repositionne automatiquement et systématiquement en plein milieu de l'échelle, c'est-à-dire à la position 64 (soit environ 5 kOhm entre W et A, et 5 kOhm entre W et B). Si votre montage exige de conserver le réglage précédent à l'extinction, le microcontrôleur de la carte doit réinjecter le nombre d'impulsions requis dans le registre dès la mise sous tension.
Le piège des limites de tension analogique : Les tensions appliquées sur les bornes du potentiomètre (A, B et W) ne doivent jamais dépasser le rail d'alimentation VDD (5V) ni descendre sous la masse VSS/GND (0V). Si vous utilisez ce composant dans un circuit audio d'époque, assurez-vous que le signal alternatif est correctement polarisé avec une composante continue (offset) positive pour que le signal ne passe jamais sous la barre des 0V, sous peine de saturer ou de détruire l'étage de commutation interne du silicium.
