Amplificateur d'Instrumentation de Précision Analog Devices AD524AD

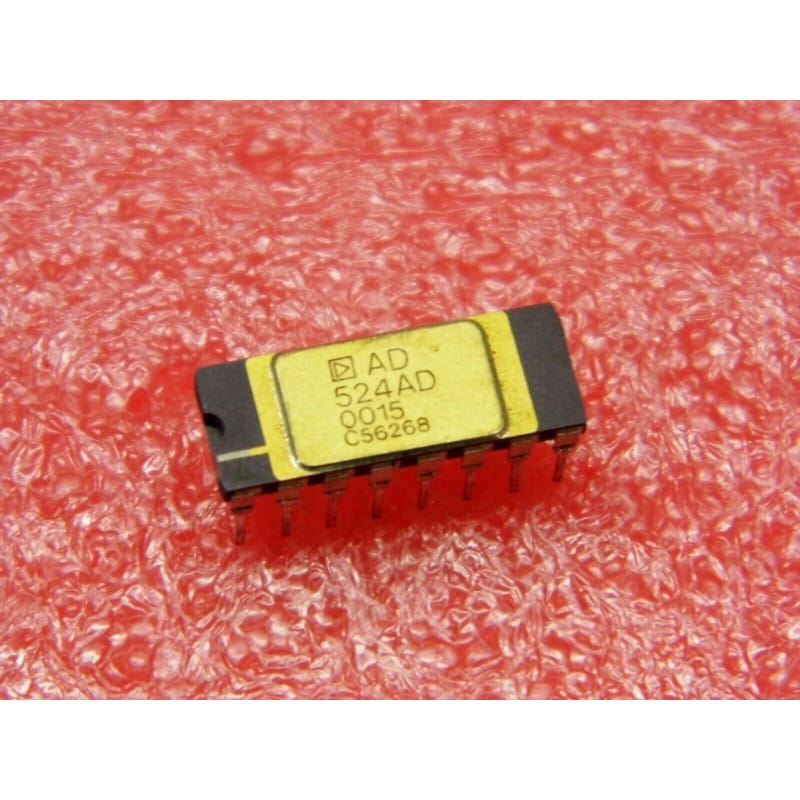

L'AD524AD est un amplificateur d'instrumentation monolithique d'époque conçu par le spécialiste américain des signaux analogiques Analog Devices (siglé du logo officiel en triangle "ADI"). Présenté dans un boîtier plastique double en ligne standard à 16 broches (DIP16), ce composant d'origine authentique et neuf de stock (NOS) est un amplificateur d'instrumentation de haute précision (Precision Instrumentation Amplifier).

Conçu pour l'acquisition de signaux de très faible amplitude en milieu industriel ou de laboratoire, l'AD524AD se distingue par ses gains internes pré-calibrés en usine à l'aide de résistances de précision ajustées au laser. Il ne nécessite aucun composant externe pour fonctionner avec les gains standards. On le retrouve massivement à la maintenance sur les cartes d'acquisition de données rétro, les systèmes de pesage (ponts de jauge de contrainte), l'instrumentation médicale d'époque et le traitement des signaux issus de capteurs thermocouples ou de transducteurs.

Caractéristiques Essentielles

• Gains fixes programmables par broches : Permet de sélectionner instantanément un gain de 1, 10, 100 ou 1000 en reliant simplement les broches appropriées sur le circuit imprimé, sans dérive thermique liée à une résistance externe.

• Ajustement laser complet : Faible tension de décalage d'entrée (offset), dérive thermique extrêmement réduite et un taux de réjection du mode commun (CMRR) exceptionnel (jusqu'à 115 dB à haut gain) pour éliminer les bruits de ligne parasites.

• Faible bruit et haute impédance : Étage d'entrée optimisé pour ne pas charger les capteurs délicats et garantir un rapport signal/bruit maximal.

Mémo Technique d'Atelier

• Brochage physique et sélection des Gains (Vue de dessus) :

  • Pin 1 : Sortie de détection de tension (Sense) — Généralement pontée avec la Pin 16.

  • Pin 2 : Sortie principale de l'amplificateur (Output)

  • Pin 3 : Broche de référence (Reference) — Liée à la masse analogique propre.

  • Pin 4 et Pin 5 : Bornes pour le potentiomètre d'ajustement optionnel de l'offset de sortie.

  • Pin 6 : Alimentation négative (-Vs, ex: -15V)

  • Pin 7 : Alimentation positive (+Vs, ex: +15V)

  • Pin 8 et Pin 9 : Bornes pour le potentiomètre d'ajustement optionnel de l'offset d'entrée.

  • Pin 10 : Entrée non-inverseuse (+) / Signal chaud

  • Pin 11 : Entrée inverseuse (-) / Signal froid

  • Pins 12, 13, 14 : Commutation de Gain. Pour programmer le gain, reliez la broche de gain souhaitée à la Pin 15 (RG2) :

    • Aucun pont (laisser en l'air) : Gain = 1

    • Relier Pin 12 (RG10) à la Pin 15 : Gain = 10

    • Relier Pin 13 (RG100) à la Pin 15 : Gain = 100

    • Relier Pin 14 (RG1000) à la Pin 15 : Gain = 1000

  • Pin 16 : Sortie de protection (Null/Sense)

• Le diagnostic classique "Mesures analogiques saturées à l'état haut/bas ou bruit excessif" :

  1. Absence de liaison Sense-Output : C'est l'erreur d'implantation classique. La broche de détection de tension Sense (Pin 1) doit impérativement être connectée à la broche de Sortie (Pin 2), soit directement, soit au plus près de la charge. Si cette piste est coupée ou si la soudure est sèche, la boucle de contre-réaction interne s'ouvre et la sortie sature immédiatement au potentiel d'alimentation.

  2. Vérification de la broche Reference (Pin 3) : Cette broche définit le potentiel de zéro de votre signal de sortie. Elle doit être reliée de manière stricte à une masse analogique propre et exempte de courants de commutation. Une mauvaise masse ici induira un décalage (offset) systématique sur vos mesures.

  3. Protection des entrées contre les courants de fuite : Les entrées (Pins 10 et 11) ont une impédance très élevée. Tout résidu de flux de soudure acide ou d'humidité sur le circuit imprimé d'époque créera des chemins conducteurs parasites. Nettoyez méticuleusement la zone autour des broches d'entrée à l'alcool isopropylique pur pour préserver la précision micrométrique du composant.

• Précautions d'installation :

  • Afin de protéger ce composant d'acquisition de précision contre le stress thermique du fer à souder et de simplifier vos futurs diagnostics à la sonde, installez systématiquement un support de précision tulipe DIP16 (300 mil) de haute qualité.
