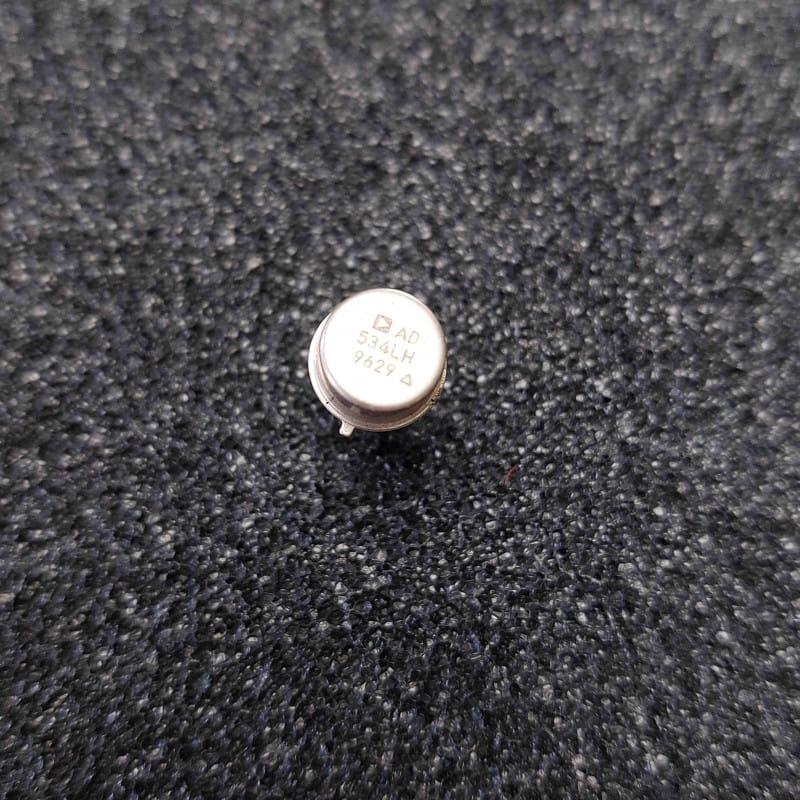

L'AD534LH (marque Analog Devices) est un multiplieur analogique à quatre quadrants de très haute précision. Présenté dans son boîtier métallique hermétique TO-100 à 10 broches (type "Metal Can"), ce composant d'origine authentique et neuf de stock (NOS) se distingue par son ajustement laser interne extrêmement poussé.
Le suffixe L spécifie la classe de sélection la plus rigoureuse et la plus performante de la gamme d'époque, garantissant une erreur de calcul minimale et une stabilité thermique optimale sans aucun potentiomètre externe. Le H désigne le boîtier métallique protecteur TO-100. C'est la référence pour la maintenance d'ordinateurs analogiques, de calculateurs de puissance ou de systèmes de traitement de signaux de laboratoire vintage.
Précision maximale de classe L : Erreur globale de calcul ultra-faible et dérive thermique drastiquement réduite par rapport aux versions J ou K.
Architecture à entrées différentielles : Possède des entrées différentielles complètes sur ses deux canaux (X et Y) ainsi que sur l'entrée de sommation (Z), offrant une flexibilité totale de calcul (multiplication, division, élévation au carré, racine carrée).
Blindage hermétique (TO-100) : Le boîtier métallique à 10 broches protège efficacement les circuits internes contre les perturbations électromagnétiques (EMI/RFI) et les variations de température ambiante.
Configuration de base pour la Multiplication standard :
Pour réaliser un produit simple (Sortie = (X1 - X2) * (Y1 - Y2) / 10 + Z2) sur une carte d'époque :
Reliez les entrées inverseuses X2 (Pin 2) et Y2 (Pin 5) à la masse analogique propre.
Reliez l'entrée de sommation Z2 (Pin 7) également à la masse.
Effectuez un pont direct entre l'entrée de rétroaction Z1 (Pin 6) et la sortie OUT (Pin 8) pour stabiliser le facteur d'échelle interne à 10V.
Le diagnostic classique "Calcul faux, décalage important ou saturation" :
Rupture de la boucle de rétroaction Z : L'AD534LH exige que sa boucle de contre-réaction (Z1 liée à OUT en mode multiplieur) soit parfaitement fermée. Si la piste est coupée ou la soudure est sèche sur la Pin 6 ou 8, le gain sature immédiatement aux rails d'alimentation.
Symétrie et propreté des alimentations : Travaillant sur les 4 quadrants, ce circuit exige des rails +15V et -15V rigoureusement filtrés. Un condensateur de découplage sec sur la ligne induira des erreurs de linéarité majeures.
Nettoyage de la platine : Les entrées différentielles ayant une impédance très élevée, nettoyez la zone de soudure à l'alcool isopropylique pur pour éliminer les micro-courants de fuite créés par les vieux flux de brasage.
Précautions de soudage :
Le boîtier TO-100 transmet instantanément la chaleur du fer aux transistors internes. Ne dépassez jamais 3 secondes de contact par broche (fer réglé à 260°C maximum). L'utilisation d'un support de précision TO-100 (ou l'insertion dans un support tulipe circulaire) est fortement recommandée pour préserver ce composant NOS rare.
