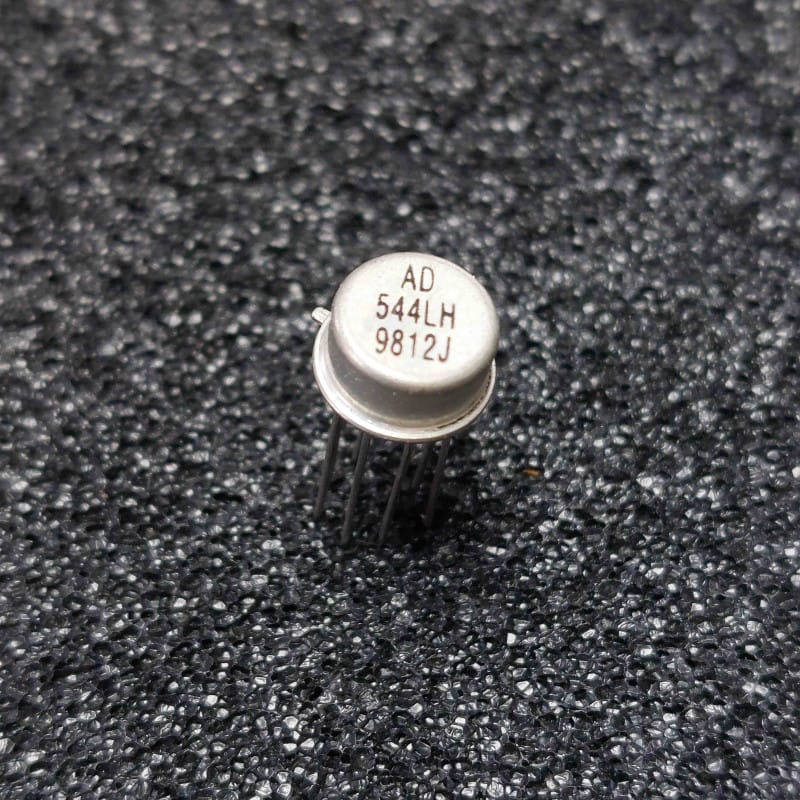

L'AD544LH (marque Analog Devices) est un amplificateur opérationnel monolithique d'époque à entrée BiFET (JFET/Bipolaire), réputé pour sa vitesse d'exécution élevée et son entrée à très haute impédance. Présenté dans un boîtier métallique hermétique TO-99 à 8 broches (type "Metal Can"), ce composant d'origine authentique et neuf de stock (NOS) est optimisé pour les applications exigeant une réponse transitoire rapide et une distorsion minimale.
Le suffixe L désigne la classe de performance et de tri la plus stricte de la gamme d'époque (offset le plus bas, dérive thermique minimale et courant de polarisation d'entrée infime). Le H spécifie le boîtier métallique TO-99. Il est très recherché pour le dépannage de convertisseurs numérique-analogique (DAC) rapides, d'amplificateurs de photodiodes à large bande, de filtres actifs haute fidélité et d'équipements d'acquisition de données rétro.
Technologie BiFET haute performance : Allie la vitesse des transistors bipolaires à l'impédance d'entrée extrêmement élevée des transistors JFET (courant de fuite d'entrée de l'ordre de quelques picoampères).
Vitesse et temps d'établissement rapides : Offre un temps de stabilisation (settling time) très court et un taux de balayage (slew rate) élevé, idéal pour traiter les signaux alternatifs rapides sans distorsion.
Précision maximale de classe L : Tension de décalage d'entrée (offset) extrêmement basse, évitant d'avoir à calibrer le circuit d'accueil à l'établi.
Le diagnostic classique "Oscillations haute fréquence ou signal de sortie bruyant" :
Instabilité due à la vitesse (Slew Rate élevé) : L'AD544LH étant un amplificateur opérationnel rapide, il est sujet aux auto-oscillations si les lignes de votre circuit imprimé d'époque sont trop longues ou mal implantées. Installez impérativement des condensateurs de découplage de qualité (céramique ou tantale de 0,1 microfarad) au plus près des broches d'alimentation positive et négative (vers la masse).
Nettoyage indispensable de la zone d'entrée : En raison de l'extrême sensibilité et de la haute impédance de l'étage JFET d'entrée, la moindre trace de flux de soudure cuit ou d'humidité peut créer un chemin conducteur parasite. Nettoyez soigneusement la platine à l'alcool isopropylique pur autour du composant pour éliminer toute dérive de tension ou bruit d'entrée.
Contrôle de la charge capacitive : Si l'amplificateur pilote directement une longue ligne blindée ou un câble coaxial à l'atelier, la capacité du câble peut le faire osciller. Ajoutez une petite résistance de butée (de 50 à 100 Ohms) en série avec la sortie pour l'isoler de la charge capacitive.
Précautions de soudage :
Le boîtier métallique TO-99 transmet immédiatement la chaleur du fer à braser aux jonctions internes fragiles. Limitez le contact à 3 secondes maximum par broche avec un fer réglé à 260°C. Pour préserver ce composant NOS haut de gamme et faciliter les futurs diagnostics à la sonde, l'utilisation d'un support tulipe circulaire pour boîtier TO-99 est vivement conseillée.
