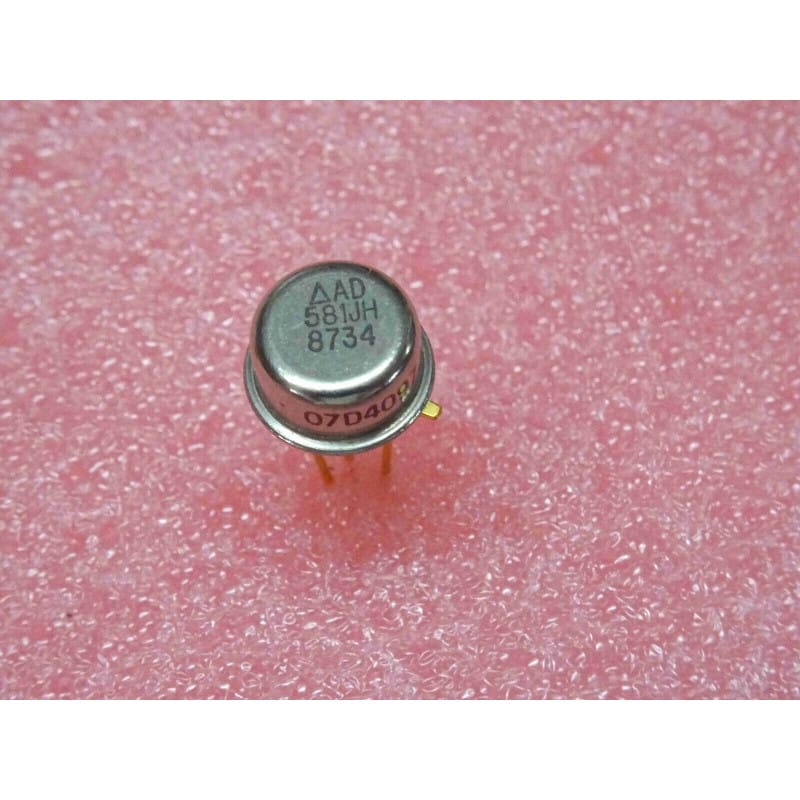

L' AD581JH (souvent écrit ci AD 581 JH ou ic AD581JH) est une référence de tension intégrée de haute précision de 10 volts, fabriquée historiquement par Analog Devices.
Ce composant de référence en métrologie et instrumentation analogique fournit une tension de sortie extrêmement stable et précise de 10V, indépendante des variations de la tension d'alimentation, de la charge ou de la température. Il est logé dans un boîtier métallique étanche de type TO-5 / TO-99 doté de pattes dorées, garantissant une excellente résistance à l'oxydation, un blindage électromagnétique optimal et une grande stabilité thermique pour les instruments de mesure, les convertisseurs analogique-numérique (CAN/ADC) et les équipements de laboratoire de l'époque.
Fabricant : Analog Devices.
Fonction : Référence de tension de précision 10V (High Precision 10V IC Reference).
Boîtier : Métallique rond (type TO-5 / TO-99) à pattes dorées.
Signification de la référence :
AD581 : Référence standard de la famille des références de tension 10V de haute stabilité d'Analog Devices.
-J : Grade commercial ou de tolérance standard de la série.
-H : Désigne spécifiquement le boîtier métallique hermétique (Metal Can).
Performances clés :
Tension de sortie fixe de 10V : Calibrée avec une grande précision en usine.
Faible dérive en température : Conçu pour maintenir une excellente précision face aux fluctuations thermiques ambiantes.
Finition haut de gamme : Les contacts dorés assurent une conductivité parfaite et préviennent tout risque d'oxydation sur les cartes de mesure exigeantes.
Repérage & Broches Clés (Boîtier Métal) :
Repérage : La petite languette (tab) située sur la collerette du boîtier métallique sert de repère absolu pour identifier la numérotation des broches (la lecture s'effectuant dans le sens anti-horaire en regardant le composant par le dessous à partir de ce repère).
Brochage type : Comporte généralement les broches d'alimentation (entrée non régulée), la sortie fixe de 10V, la masse, et parfois une broche de réglage ou de trim pour un ajustement fin de la tension si nécessaire.
Diagnostic Express (Tension de sortie erronée, instable ou effondrée) :
Symptômes Courants en Atelier :
La tension de sortie n'est pas de 10V ou fluctue anormalement : Tension d'alimentation d'entrée insuffisante (la référence nécessite une tension d'entrée brute supérieure d'au moins quelques volts à sa tension de sortie nominale de 10V) ou condensateur de découplage absent.
Chauffe anormale du boîtier métallique : Court-circuit franc sur la sortie 10V ou tension d'entrée excessive hors limites constructeur.
Mesures sous tension (au multimètre de précision) :
Contrôle de l'entrée : Vérifier que la tension d'alimentation brute appliquée à l'entrée est bien supérieure à 12V/15V selon la fiche technique.
Mesure de sortie : Contrôler la tension continue exacte sur la broche de sortie par rapport à la masse.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe rond est vivement conseillée pour préserver ce composant de précision et ses broches dorées fragiles de la chaleur excessive du fer à souder lors d'une intervention.
Précautions ESD : Manipuler le circuit intégré en respectant les règles fondamentales de protection contre les décharges électrostatiques.
