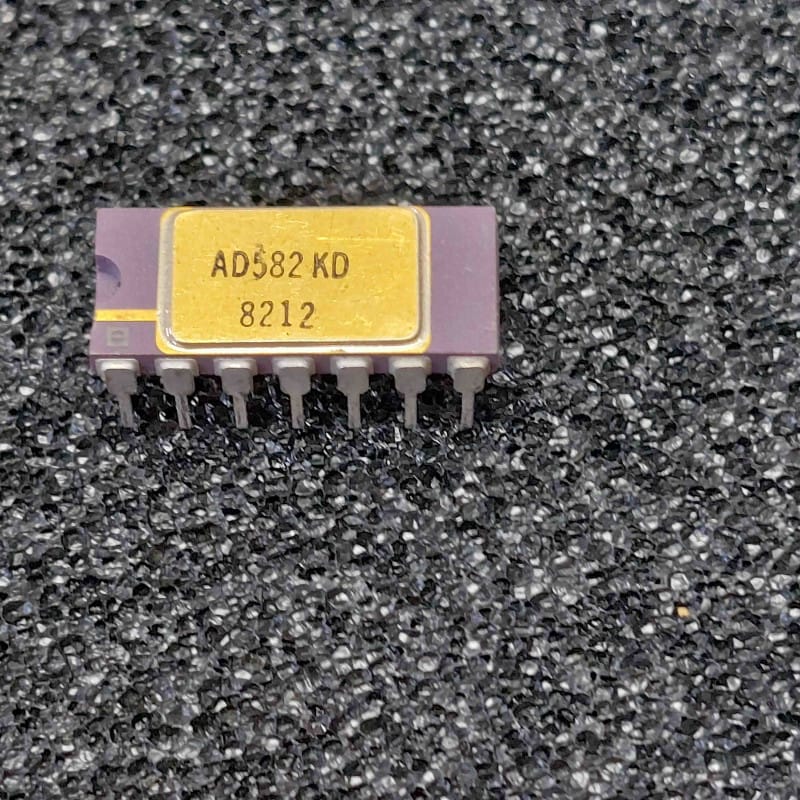

L'AD582KD (marque Analog Devices) est un circuit intégré monolithique d'époque haut de gamme : il s'agit d'un amplificateur échantillonneur-bloqueur de précision (Sample-and-Hold Amplifier). Présenté dans un boîtier céramique double en ligne hermétique à 14 broches (DIP14), ce composant d'origine authentique et neuf de stock (NOS) est conçu pour capturer instantanément une tension analogique et la maintenir stable à sa sortie.
Ce circuit est un maillon indispensable placé juste avant les convertisseurs analogique-numérique (ADC) d'époque pour figer le signal pendant le temps de la conversion. Le suffixe K spécifie sa classe de performance supérieure (vitesse d'acquisition plus rapide, dérive en mode blocage réduite et meilleure linéarité), tandis que la désignation D correspond au boîtier céramique étanche. On le retrouve pour la maintenance des systèmes d'acquisition de données rapides, des multiplexeurs analogiques et de l'instrumentation de laboratoire des années 80 et 90.
Performances de classe K : Temps d'acquisition très court et distorsion minimale du signal lors du passage du mode poursuite (Sample) au mode blocage (Hold).
Faible taux de décharge (Hold Step / Droop Rate) : Maintient la tension capturée avec une fuite infime, garantissant que la valeur ne varie pas pendant le cycle de numérisation de l'ADC aval.
Commande logique directe : Entrée de contrôle compatible avec les niveaux logiques standard d'époque (TTL / CMOS) pour un interfaçage direct avec les circuits de commande.
Le diagnostic classique "Signal de sortie déformé, figé ou dérive rapide de la tension bloquée" :
Contrôle du condensateur de maintien (Hold Capacitor) : L'AD582KD s'appuie obligatoirement sur un condensateur externe de haute qualité (généralement de type film plastique comme le polystyrène, le polypropylène ou le téflon) pour stocker la tension échantillonnée. Si ce condensateur d'époque fuit, présente une mauvaise isolation ou est endommagé, la tension s'effondrera instantanément en mode blocage (droop rate excessif).
Vérification de la ligne logique de commande : Si la sortie reste désespérément fixe ou recopie le signal d'entrée sans jamais bloquer, inspectez le signal logique appliqué sur la broche de contrôle. Une panne sur le circuit de synchronisation (porte logique ou microcontrôleur d'époque) empêchera la puce de commuter entre ses deux états.
Nettoyage anti-fuite impératif : Les courants mis en jeu pour maintenir la charge dans le condensateur externe sont de l'ordre du picoampère. La moindre trace de flux de brasage d'époque, de poussière conductrice ou d'humidité sur la platine va créer une résistance parasite et vider le condensateur. Nettoyez méticuleusement toute la zone à l'alcool isopropylique pur.
Précautions d'installation :
Les boîtiers céramiques d'époque n'aiment pas les chocs thermiques répétés. Ne dépassez jamais 3 secondes de contact par broche lors du soudage (fer réglé à 260°C maximum). Pour préserver ce composant NOS rare et faciliter vos futures étapes de diagnostic à la sonde d'oscilloscope, installez systématiquement un support de précision tulipe DIP14 (largeur 300 mil) de haute qualité.
