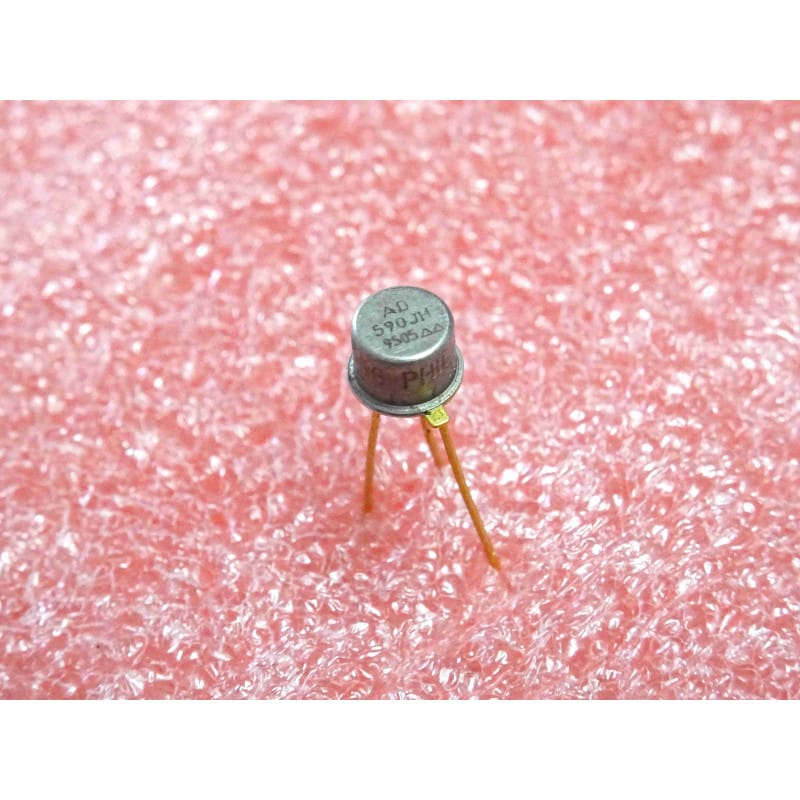

L'AD590JH (produit par le fabricant de référence Analog Devices) est un transducteur de température d'époque intégré et monolithique à deux bornes, délivrant un courant de sortie proportionnel à la température absolue. Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous la forme d'un boîtier métallique hermétique miniature à 3 broches de type TO-52 (proche du TO-18 mais plus plat).
Ce circuit haut de gamme se comporte comme une source de courant constante à haute impédance régulée par la température. Sa très grande précision de mesure et son immunité exceptionnelle aux bruits électriques le rendent idéal pour les mesures à distance via de longs câbles blindés. C'est un composant très recherché pour les systèmes de contrôle industriel de précision, les instruments scientifiques d'atelier et les modules de surveillance d'équipements de mesure sensibles.
Sortie Courant Linéaire Standardisée : Délivre un courant de sortie calibré de 1 µA par Kelvin (1 µA/K). À 0°C (273,15 K), le courant délivré est ainsi de 273,15 µA.
Large Plage de Mesure : Plage opérationnelle s'étendant de -55°C à +150°C (-55°C à 150°C).
Immunité Exceptionnelle au Bruit : Grâce à sa sortie en courant à haute impédance (supérieure à 10 Mohms), le signal de mesure est insensible aux pertes en ligne ou aux parasites électromagnétiques sur les liaisons longues. Un câble de plusieurs dizaines de mètres n'altère pas la précision de la mesure.
Large Plage d'Alimentation : Fonctionne de manière parfaitement stable sous une tension d'alimentation continue comprise entre 4V et 30V.
Brochage standard (Boîtier vu du dessous, broches vers vous, ergot détrompeur orienté vers la gauche/bas) :
Broche 1 (+ / Plus) : Entrée d'alimentation positive (V+)
Broche 2 (- / Moins) : Sortie de courant régulé (IOUT)
Broche 3 (Boîtier) : Connexion au boîtier métallique (généralement laissée flottante ou reliée à un blindage de protection).
Test Rapide (Hors tension, multimètre) :
Ce circuit ne se mesure pas comme une simple diode. Pour le tester à l'établi, alimentez-le à travers une résistance de mesure de 1 kohm sous une tension de 10V (connectée à la broche 1).
À température ambiante d'atelier (environ 25°C soit 298 K), mesurez la tension aux bornes de la résistance de 1 kohm : elle doit être stable et proche de 298 mV (correspondant à un courant de 298 µA).
Soudage : Soudez proprement les broches dorées avec un fer réglé à 300°C maximum pendant 2 à 3 secondes. Nettoyez les résidus de flux à l'alcool isopropylique pur.
