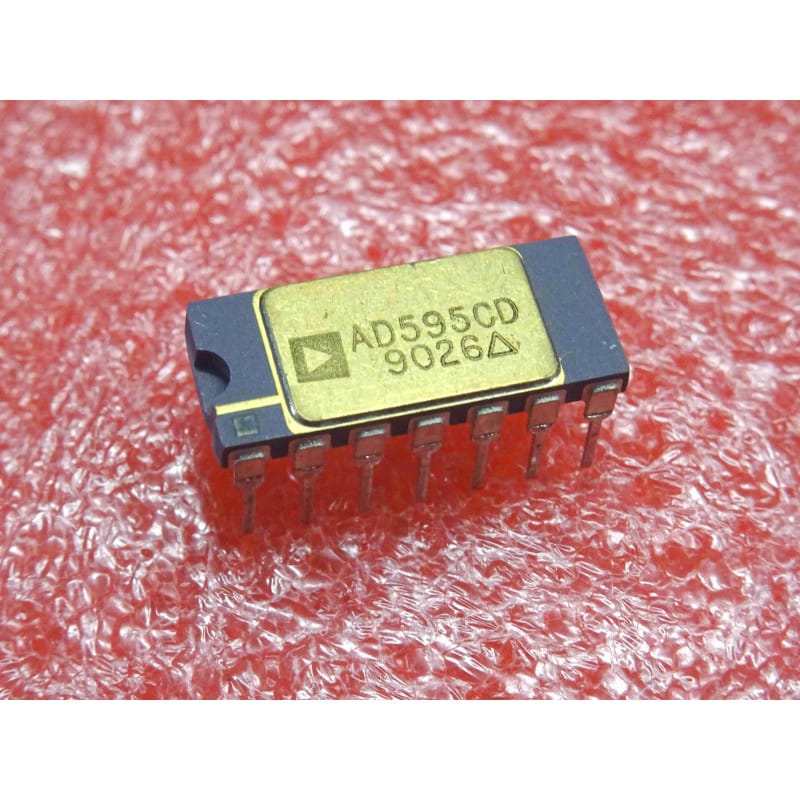

Le AD595CD (couramment marqué AD595CD ou AD595 CD) est un circuit intégré d'instrumentation de haute précision, conçu et fabriqué aux États-Unis par Analog Devices. Ce composant haut de gamme adopte un format de boîtier standard traversant en céramique ou plastique DIP14 (Dual In-line Package à 14 broches, corps étroit de 300 mils).
L'indice C spécifie de manière stricte la plage de température commerciale standard (de 0 à +70 degrés Celsius), tandis que le suffixe D valide le boîtier double en ligne (DIP) d'usine.
Il s'agit d'un amplificateur de thermocouple monolithique complet avec système de compensation de soudure froide intégré, calibré spécifiquement pour les thermocouples de type K (Monolithic Thermocouple Amplifier with Cold Junction Compensation, boîtier DIP14 de chez Analog Devices). Le AD595CD combine sur une seule puce de silicium un amplificateur d'instrumentation de haute précision et un capteur de température interne configuré pour compenser instantanément les dérives thermiques aux points de connexion du circuit. Il convertit le signal microscopique en millivolts issu d'un thermocouple de type K en un signal de sortie analogique linéaire et direct de 10 mV par degré Celsius (10 mV/°C). On retrouve principalement ce circuit de classe industrielle au cœur des systèmes de régulation de fours, des stations de soudage et de dessoudage professionnelles, des modules de mesure embarqués et des équipements de contrôle de process d'époque. Géré en qualité New Old Stock (NOS), ce circuit authentique Analog Devices est une pièce maîtresse pour la maintenance ou la conception d'outils de mesure thermique de précision.
Le diagnostic de la sortie bloquée au rail positif (Le piège de la rupture de sonde) : C'est la fonction de sécurité reine du AD595CD. Si le circuit intégré délivre une tension fixe égale à sa tension d'alimentation positive maximale (saturation haute) alors que la température est normale, le circuit vous indique une anomalie sur la ligne d'entrée. Méthode d'atelier : Le AD595CD intègre une broche de détection (broche 13). Si le thermocouple de type K est rompu, cassé ou déconnecté à l'atelier, le circuit force la sortie à saturer positivement pour avertir instantanément l'automate ou le système de contrôle et couper les éléments chauffants par sécurité. Vérifiez la continuité de la sonde (qui doit faire moins de quelques Ohms) avant d'accuser le CI.
Le piège thermique absolu du placement du composant (Le respect de l'isotherme) : Pour que la compensation de soudure froide du AD595CD fonctionne à la perfection, la puce doit impérativement se trouver à la même température exacte que le bornier de raccordement où sont vissés ou soudés les fils du thermocouple K. La règle de l'art d'artisan : Ne placez jamais le AD595CD à proximité immédiate d'une source de chaleur (transformateur d'alimentation, transistor de puissance ou radiateur de fer à souder). S'il y a un gradient de température entre le boîtier DIP14 et la jonction des fils de la sonde, la compensation interne sera faussée et votre mesure dérivera de plusieurs degrés.
Le piège de l'alimentation simple vs mesure des températures négatives : Si vous alimentez le AD595CD avec une tension simple (par exemple +5V et masse), le circuit ne pourra mesurer que des températures positives (au-dessus de 0°C). Pour mesurer des températures négatives (jusqu'à -200°C), vous devez obligatoirement fournir une alimentation symétrique avec un rail négatif (par exemple plus ou moins 5V ou plus ou moins 15V) relié à la broche 7.
Soudure propre et utilisation recommandée d'un support de précision : Ce composant d'instrumentation analogique de précision traite des signaux de l'ordre du microvolt. Tout courant de fuite causé par des résidus de flux de soudure ou d'humidité entre les broches d'entrée 1 et 14 ruinera la précision du système. Conseil d'atelier : Installez un support tulipe DIP14 de haute qualité à contacts dorés pour insérer ton exemplaire NOS à froid. Si vous devez souder, limitez la température de la panne à 310 degrés Celsius maximum, réalisez des points brefs de moins de 2 secondes, et effectuez un nettoyage chirurgical final à l'alcool isopropylique.
