Commutateur Analogique Double SPDT Protégé contre les Surcharges Analog Devices AD7512DIJD

Commutateur Analogique Double SPDT Protégé contre les Surcharges Analog Devices AD7512DIJD

(0 avis)
23,75 € 23,75 € (Toutes taxes comprises)

Ajouter au panier
Ajouter à la liste de souhaits

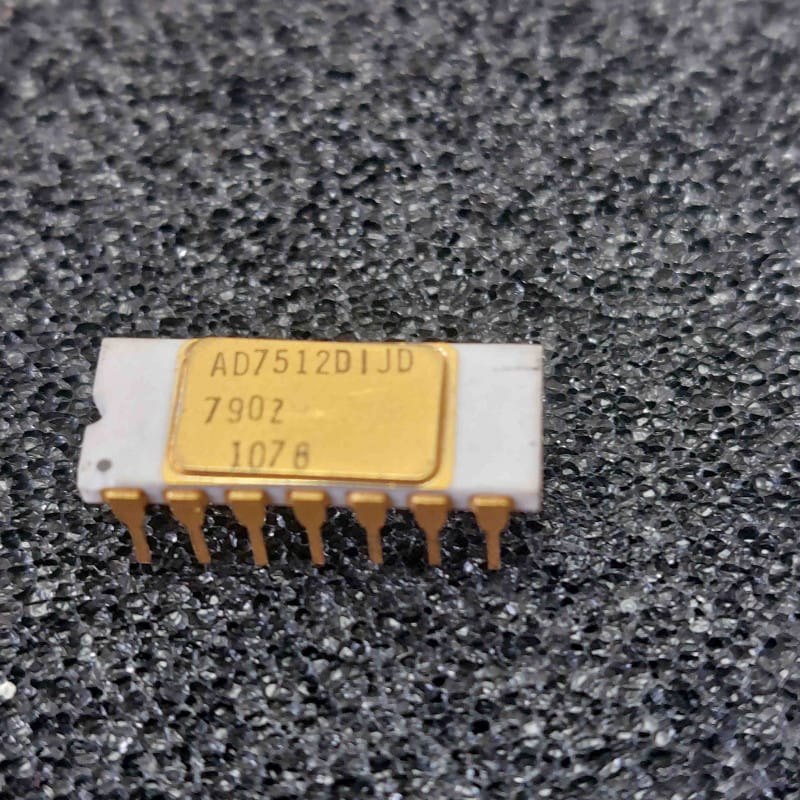

Le AD7512DIJD (ou AD7512 DIJD) est un circuit intégré analogique d'exception d'époque conçu par le leader des composants d'acquisition de données, Analog Devices (marqué de son logo triangulaire historique). Logé dans un magnifique boîtier céramique blanc hermétique à capot métallique doré de type CERDIP14 (14 broches, pas de 2,54 mm, avec broches dorées), ce composant d'origine authentique et neuf de stock (NOS) est un double commutateur analogique unipolaire bidirectionnel (Dual SPDT Analog Switch) doté d'une protection intégrée contre les surcharges.

Le suffixe "DI" (Dielectric Isolation) indique l'utilisation d'une technologie d'isolation diélectrique d'époque très avancée. Cette fabrication permet d'isoler physiquement et électriquement chaque transistor du circuit à l'aide d'une couche d'oxyde de silicium. Elle élimine ainsi totalement les risques de verrouillage thermique ou électrique (latch-up) et protège le circuit contre les surtensions destructrices sur ses entrées analogiques (jusqu'à 25V au-delà des rails d'alimentation).

On retrouve ce commutateur haut de gamme dans les systèmes d'acquisition de signaux industriels de précision, les multiplexeurs analogiques, les équipements aéronautiques, militaires ou de télécommunications d'époque, et l'instrumentation de laboratoire des années 80 et 90.

Caractéristiques Essentielles

  • Double commutateur indépendant SPDT (2 canaux) : Équivalent électronique de deux inverseurs mécaniques à double position (1 entrée vers 2 sorties commutées).

  • Technologie d'isolation diélectrique (DI) : Offre une protection inégalée contre les surcharges de tension sur les canaux d'entrée, évitant la propagation de pannes vers le reste de la carte mère.

  • Absence totale de Latch-up : Prévient les courts-circuits destructeurs internes fréquents sur les commutateurs CMOS classiques d'époque lors des mises sous tension rapides.

  • Faible résistance à l'état passant (R_on) : Garantit une transmission de signal analogique sans atténuation notable ni distorsion.

  • Boîtier CERDIP Hermétique (Suffixe "D") : Version à haute fiabilité avec un boîtier en céramique scellé et des broches dorées, assurant une parfaite résistance au temps, à l'humidité et aux températures extrêmes.

CaractéristiqueSpécifications
FabricantAnalog Devices — USA (Logo triangulaire d'époque certifié)
BoîtierCERDIP14 / DIP14 Céramique (Boîtier hermétique blanc/or à 14 broches)
Type de CommutateurDouble SPDT (Single Pole, Double Throw)
TechnologieIsolation Diélectrique (DI) - Haute protection contre les surtensions
Gamme de TempératureGrade J (Version commerciale de précision, 0°C à +70°C)
ÉtatComposant d'origine authentique et absolument neuf de stock (NOS)

Mémo Technique d'Atelier

  • Le principe de la commutation logique :

    Le circuit contrôle l'orientation des deux canaux analogiques indépendants à l'aide de deux broches d'entrées de commande logique (compatibles TTL/CMOS sous 5V) :

    • Entrée logique IN1 (Pin 13) : Commute le canal analogique 1 entre les sorties de la Pin 1 et de la Pin 14.

    • Entrée logique IN2 (Pin 8) : Commute le canal analogique 2 entre les sorties de la Pin 6 et de la Pin 7.

    • L'état logique appliqué (0 ou 1) détermine quelle voie interne est fermée (passante) ou ouverte (haute impédance).

  • Le diagnostic classique "Signal bloqué ou distordu" à l'établi :

    Si l'un des signaux analogiques de la carte ne passe plus ou ressort déformé :

    1. Contrôle des alimentations symétriques (V+ / V-) : L'AD7512DIJD requiert une alimentation symétrique propre (généralement du +/-12V au +/-15V) sur les broches d'alimentation (Pin 11 pour V+ et Pin 4 pour V-). Si l'un des rails s'effondre ou est absent, les commutateurs internes restent ouverts ou s'accompagnent d'un fort écrêtage du signal analogique traversant.

    2. Mesure des signaux de contrôle (IN1 / IN2) : Vérifiez à l'oscilloscope que les signaux de commande logique basculent correctement (niveau bas inférieur à 0,8V, niveau haut supérieur à 2,4V). Si une ligne de commande reste dans une zone intermédiaire (autour de 1,5V), l'état du commutateur devient imprévisible et peut générer du bruit ou des commutations instables.

    3. Vérification de la tension du signal analogique : Bien que l'isolation diélectrique protège physiquement la puce contre des surtensions allant jusqu'à +/-25V au-delà des rails d'alimentation, le signal analogique utile traversant le commutateur doit toujours rester confiné à l'intérieur de la plage définie par vos tensions d'alimentation (de V- à V+) pour être transmis proprement sans distorsion.

  • Précautions de montage d'époque :

    Les boîtiers CERDIP de la série AD7512DIJD avec broches et capots dorés sont des pièces d'époque d'une grande valeur technique et esthétique.

    • N'appliquez pas une chaleur excessive lors de la soudure pour préserver les scellements hermétiques de la céramique.

    • Utilisez obligatoirement un support tulipe de précision DIP14 à contacts dorés. Cela facilitera vos interventions d'entretien futures et isolera le composant des contraintes thermiques du fer à braser.

    • Après installation du support, nettoyez rigoureusement la zone à l'alcool isopropylique pur afin d'éliminer tout résidu de flux de soudure, particulièrement critique pour éviter les fuites de courant entre les voies analogiques sensibles.
