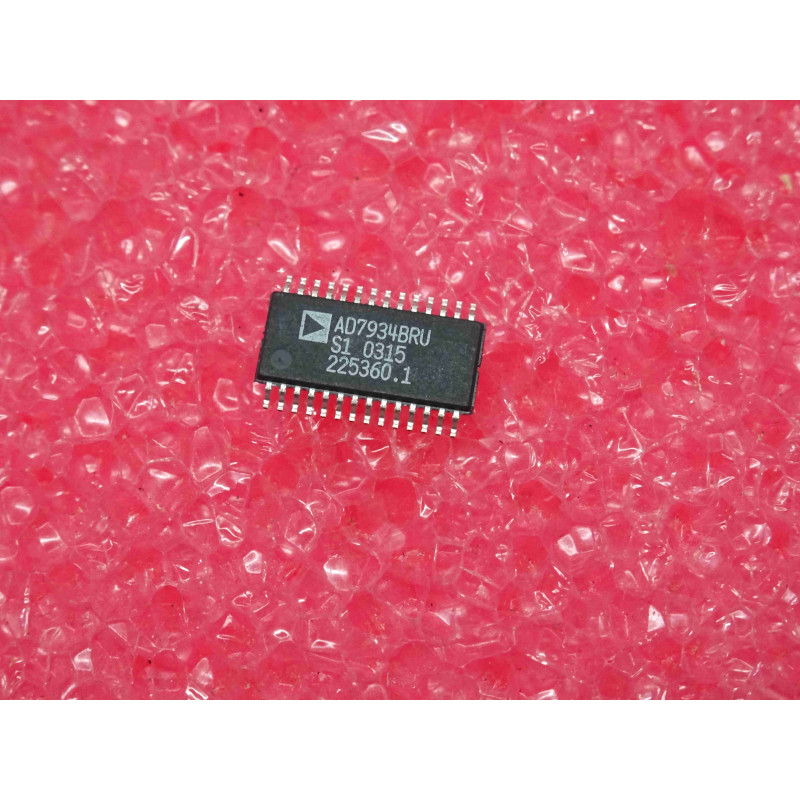

Le AD7934BRU est un circuit intégré de conversion analogique-numérique (ADC) hautes performances, développé par Analog Devices. Logé dans un boîtier TSSOP28 ultra-plat pour montage en surface (CMS / SMD), ce composant offre une résolution de 12 bits sur 4 canaux d'entrée analogiques avec un taux d'échantillonnage ultra-rapide de 1,5 MSPS (millions d'échantillons par seconde).
Ce circuit intègre un séquenceur programmable permettant de balayer automatiquement les différents canaux sans intervention permanente du microprocesseur. Son bus de données parallèle garantit un transfert immédiat et à très faible latence des données converties. C'est un composant idéal pour les systèmes d'acquisition de données rapides, l'instrumentation médicale, les radars, les systèmes de contrôle industriel en temps réel et le traitement de signaux RF.
Note technique :
Séquenceur Automatique Intégré : Le AD7934BRU intègre un registre de contrôle permettant de programmer une séquence de conversion sur les différents canaux. Une fois configuré, le convertisseur bascule d'un canal à l'autre à chaque impulsion de l'horloge de conversion, déchargeant ainsi le processeur principal de la gestion du multiplexeur analogique.
Gestion des Plages d'Entrée : Le composant accepte des signaux analogiques d'entrée configurables de 0V à Vref, ou des signaux pseudo-différentiels. Il possède également une référence de tension interne de 2,5V extrêmement stable, qui peut être désactivée si une référence externe de précision est préférée.
Conseils Pro :
Attention au soudage du boîtier TSSOP28 (Pas très fin de 0,65 mm) : S'agissant d'un boîtier CMS miniature, l'espacement entre les broches est de seulement 0,65 mm. Lors du remplacement de ce circuit, utilisez un flux de soudure liquide de qualité et une panne de fer de type "vague" ou procédez par refusion à l'air chaud. Un excès de soudure créera immédiatement des micro-ponts conducteurs invisibles entre les lignes du bus parallèle de 12 bits, bloquant toute communication avec le microcontrôleur.
Isolation stricte des masses AGND et DGND : Travailler à 1,5 MSPS avec une résolution de 12 bits exige une gestion irréprochable du bruit de fond. Le AD7934 possède des broches de masse séparées pour la section analogique (AGND) et la section numérique (DGND). Connectez ces deux broches à leurs plans de masse respectifs sur votre carte mère, et ne rejoignez ces plans qu'en un seul point unique (point étoile), situé idéalement sous le convertisseur lui-même, pour éviter que le bruit numérique du bus parallèle ne vienne polluer la précision des mesures analogiques.
