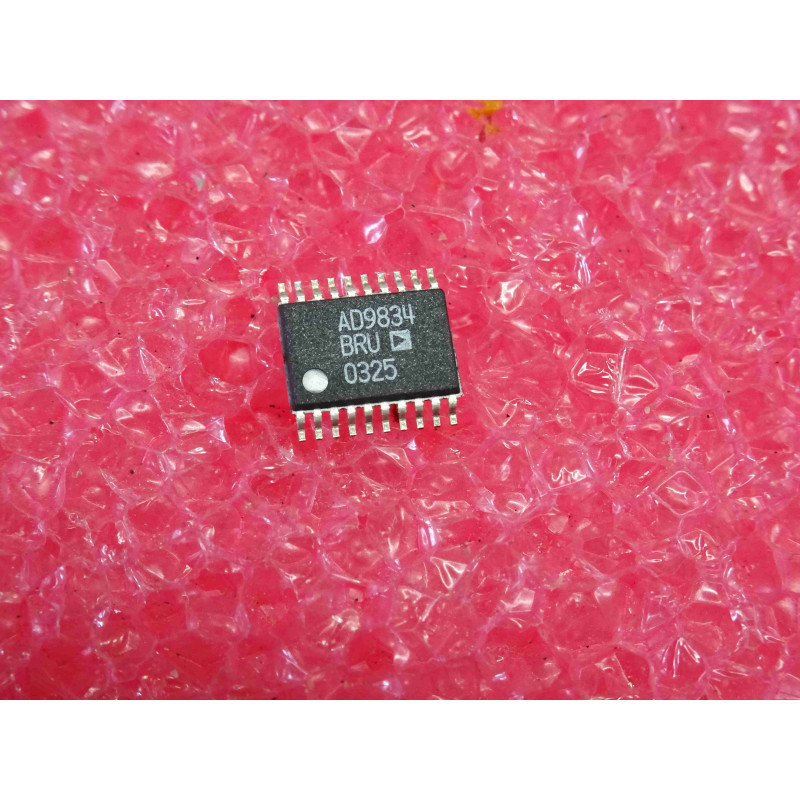

Le AD9834BRU est un circuit intégré de synthèse numérique directe (DDS / Direct Digital Synthesizer) à très faible consommation, développé par Analog Devices. Logé dans un boîtier TSSOP20 pour montage en surface (CMS / SMD), ce DDS complet intègre un accumulateur de phase à 28 bits, une table de correspondance sinus/cosinus, un convertisseur numérique-analogique (DAC) de 10 bits et un comparateur embarqué.
Cadencé par une horloge externe pouvant atteindre 75 MHz, il se distingue par sa consommation minime (seulement 20 mW sous 2,3V), ce qui en fait la référence incontournable pour les équipements portables et les instruments de mesure alimentés par batterie. L'interface de programmation s'effectue via un bus série à 3 fils (compatible SPI). Il est massivement utilisé dans les générateurs de signaux RF agiles, les oscillateurs locaux pour la radio, les équipements de test biomédicaux et les systèmes de détection de proximité.
Note technique :
Double Sortie Analogique et Carrée : Le AD9834BRU offre une polyvalence unique. Sa sortie analogique directe (IOUT) délivre une onde sinusoïdale ou triangulaire pure (programmable par registre). En parallèle, en redirigeant le signal vers le comparateur interne à haute vitesse, le circuit génère une onde carrée parfaite sur la broche SIGN BIT OUT, idéale pour servir d'horloge logique ou de signal de référence.
Fonctions de Modulation Intégrées : Le circuit intègre deux registres de fréquence (FREQ0/FREQ1) et deux registres de phase (PHASE0/PHASE1). Le basculement d'un profil à un autre peut se faire instantanément par logiciel ou de manière matérielle via les broches de contrôle externes (FSELECT et PSELECT), permettant des modulations de type FSK ou PSK ultra-rapides.
Conseils Pro :
Le piège de la broche COMP et du bruit thermique : La broche 2 (COMP) sert au découplage de la référence de tension interne du DAC. Pour garantir une pureté spectrale maximale et éviter l'apparition de fréquences fantômes (spurious) ou de gigue (jitter) sur votre signal de sortie, vous devez impérativement relier cette broche à la masse analogique (AGND) via un condensateur céramique de 100 nF à très faible fuite, soudé au plus près du composant. Ne faites jamais l'impasse sur ce condensateur, sous peine de voir le rapport signal/bruit s'effondrer.
Gestion thermique et layout des masses (Pas de 0,65 mm) : Le boîtier TSSOP20 demande un routage soigné. Séparez physiquement les composants analogiques des pistes logiques de l'interface SPI. Utilisez une perle de ferrite sur le rail d'alimentation VDD pour isoler la section analogique (AVDD) de la section numérique (DVDD), même s'ils partagent la même tension de 3,3V ou 5V.
