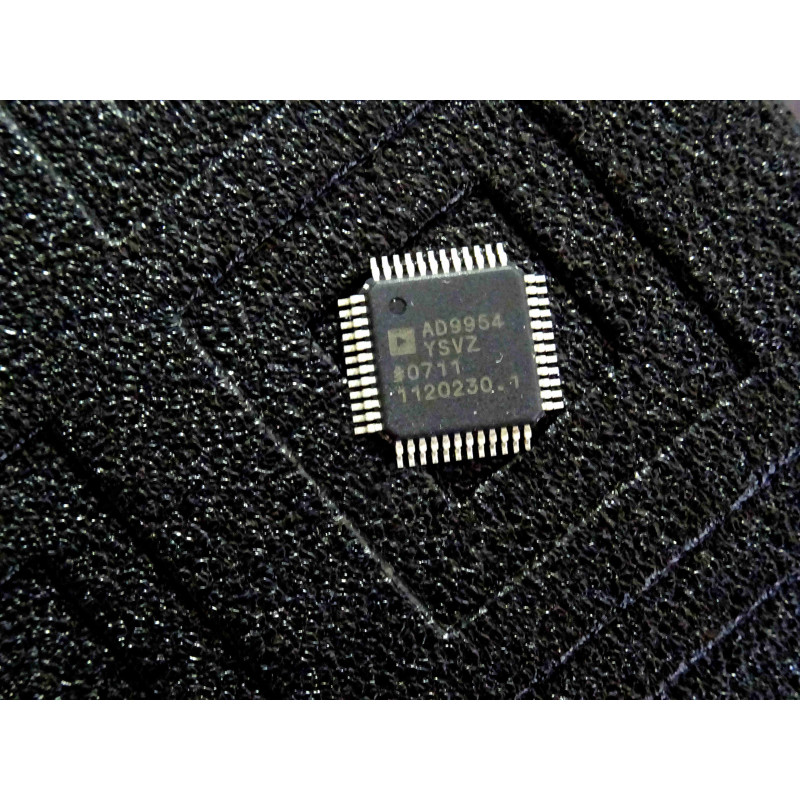

Le AD9954YSVZ est un circuit intégré de synthèse numérique directe (DDS / Direct Digital Synthesizer) de très haute technologie et à haute vitesse développé par Analog Devices. Logé dans un boîtier TQFP48 pour montage en surface (CMS / SMD), ce composant d'élite intègre un accumulateur de phase à 32 bits, une horloge interne cadencée à 400 MSPS (millions d'échantillons par seconde) et un convertisseur numérique-analogique (DAC) haute résolution de 14 bits.
Il est conçu pour générer des signaux analogiques sinusoïdaux d'une pureté spectrale exceptionnelle jusqu'à plus de 150 MHz. Il intègre un comparateur à haute vitesse pour la génération d'ondes carrées, un bloc de modulation de phase/fréquence avancé et une mémoire RAM programmable pour stocker des profils de balayage ou de modulation de fréquence personnalisés (Chirp). L'interface de programmation est de type série (SPI) et tolère des vitesses d'écriture très élevées. C'est le composant de référence pour les équipements de radiocommunications militaires, les générateurs RF professionnels, les systèmes radar, l'imagerie médicale et les oscillateurs locaux agiles à saut de fréquence ultra-rapide.
Note technique :
Multiplicateur d'Horloge Intégré (PLL) : Le AD9954 n'exige pas l'injection directe d'un signal d'horloge externe de 400 MHz (complexe et coûteux à router sans bruit). Il intègre un circuit de multiplication programmable (PLL) permettant de générer l'horloge système de 400 MHz à partir d'un simple quartz ou d'un oscillateur de référence standard beaucoup plus bas (par exemple entre 10 MHz et 40 MHz).
Le Pad Thermique Exposé (Exposed Pad) : Le boîtier porte le suffixe YSVZ qui indique la présence d'une large zone métallique sous le circuit imprimé. À 400 MSPS, la puce consomme une énergie significative et dissipe des calories. Ce pad doit obligatoirement être brasé au plan de masse de la carte pour faire office de puits thermique et garantir les performances radiofréquences.
Conseils Pro :
Le piège du soudage manuel (Le Pad central sous la puce) : C'est le piège numéro un pour les techniciens d'atelier. Ne tentez pas de souder ce circuit TQFP48 uniquement par ses 48 broches périphériques avec un fer classique. Si le pad central thermique situé sous le boîtier n'est pas soudé au circuit imprimé, la puce va subir une dérive thermique majeure en quelques dizaines de secondes, entraînant un blocage interne (crash des registres) ou sa destruction par surchauffe. Utilisez impérativement de la pâte à braser et une station de refusion à air chaud ou une plaque chauffante pour souder ce pad central aux vias de masse de la carte.
Double alimentation et séquencement (1,8V et 3,3V) : Le circuit utilise deux tensions distinctes : le 1,8V pour le fonctionnement à haute vitesse du silicium et le 3,3V pour les entrées/sorties logiques. Assurez-vous que les condensateurs de découplage au tantale et en céramique (10 nF + 100 nF) sont positionnés au plus près de chaque broche d'alimentation (DVDD / AVDD). Tout bruit sur le rail 1,8V analogique détruira instantanément le bruit de phase exceptionnel du signal généré.
