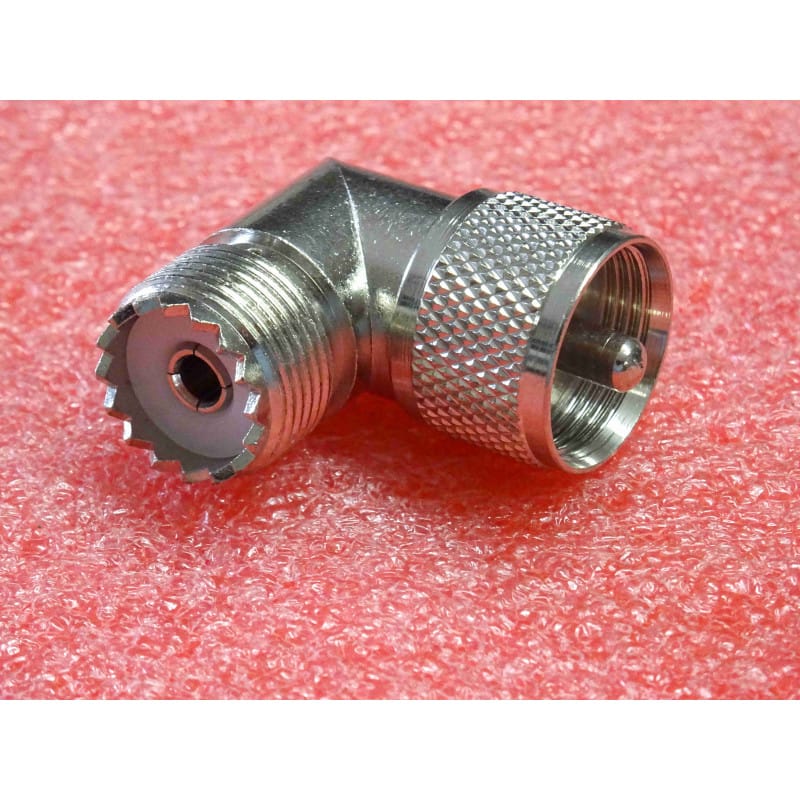

Adaptateur coaxial RF coudé à 90° de précision d'atelier, assurant la transition entre une fiche UHF Mâle (PL-259) et une embase UHF Femelle (SO-239).
Spécialement conçu pour réduire les contraintes mécaniques et l'encombrement à l'arrière des émetteurs-récepteurs radio (CB, Ham Radio / Radioamateur, VHF/UHF marine), des amplificateurs, des mesureurs de ROS / Wattmètres et des commutateurs d'antennes. Il permet un départ de câble propre à 90° le long du châssis sans plier ni endommager le câble coaxial (type RG58, RG213, Aircell, etc.). Matériel neuf d'atelier.
Adaptateur Coaxial RF Coudé 90° / Connectique UHF / Configuration : UHF Mâle (PL259 avec Bague Vissée) vers UHF Femelle (SO239 à Alvéole) / Impédance Nominale : 50 Ohms / Bande Passante : HF / VHF (DC à 300 MHz) / Verrouillage Vissé Sécurisé Standard 5/8-24 UNEF / Corps Laiton Nickelé Traité Haute Durabilité / Contacts Centraux Usinés & Traités Plaqué Or ou Laiton Étamé / Diélectrique PTFE (Téflon) ou Bakélite Injectée / Neuf. Composant de connectique radio, de station décatimétrique et d'installation d'antenne indispensable pour le gain de place et la protection des prises châssis.
Type de Connecteur / Interfaces :
Côté Mâle : Connecteur UHF Mâle (PL-259) avec bague de verrouillage moletée amovible à filetage standard 5/8-24 UNEF et broche centrale.
Côté Femelle : Embase UHF Femelle (SO-239) avec filetage extérieur et alvéole de contact centrale.
Orientation / Design : Coudé à 90° (Right Angle / Angle Droit) pour une dérivation immédiate du câble à la sortie de l'appareil.
Impédance Nominale : 50 Ohms (50 $\Omega$).
Performances Fréquence & Puissance :
Plage de Fréquences : Optimisé pour la bande HF (0,1 à 30 MHz) et VHF (jusqu'à 300 MHz).
Haute Tenue en Puissance : Convient pour les stations de puissance (jusqu'à 500 W / 1 kW HF selon la qualité des diélectriques).
Matériaux & Construction :
Corps / Bague : Laiton usiné haute résistance avec plaquage Nickel anticorrosion.
Contacts Centraux : Laiton usiné / bronze avec plaquage Or ou Étain assurant une faible résistance de contact.
Isolant Diélectrique : PTFE (Téflon) ou Delrin haute résistance thermique.
État : Neuf d'atelier.
Atouts du Raccord Coudé PL259 / SO239 en Radio :
Protection des Prises Châssis : Les câbles coaxiaux de forte section (type RG213 ou RG214) exercent un levier mécanique important lorsqu'ils sont branchés en ligne droite. Le coude à 90° annule ce couple d'arrachement sur la prise SO239 de l'émetteur.
Intégration en Espace Restreint : Permet de plaquer une station radio ou un ROS-mètre à quelques centimètres d'une paroi ou dans une baie mobile/véhicule sans pincer le câble coaxial.
Conseils d'Installation & Étanchéité en Atelier :
Montage & Serrage : Visser d'abord le corps de l'adaptateur sur la prise de l'appareil pour lui donner l'orientation souhaitée, puis bloquer fermement la bague moletée PL259 à la main. Raccorder ensuite la fiche mâle du câble sur la partie SO239 femelle du coude.
Utilisation en Extérieur / Maritime : Si le raccord coudé est installé au pied d'une antenne ou en milieu extérieur/humide, recouvrir l'ensemble du raccordement avec du ruban auto-vulcanisant (ou de la gaine thermorétractable à résine) pour empêcher l'infiltration d'eau dans le filetage UHF.
