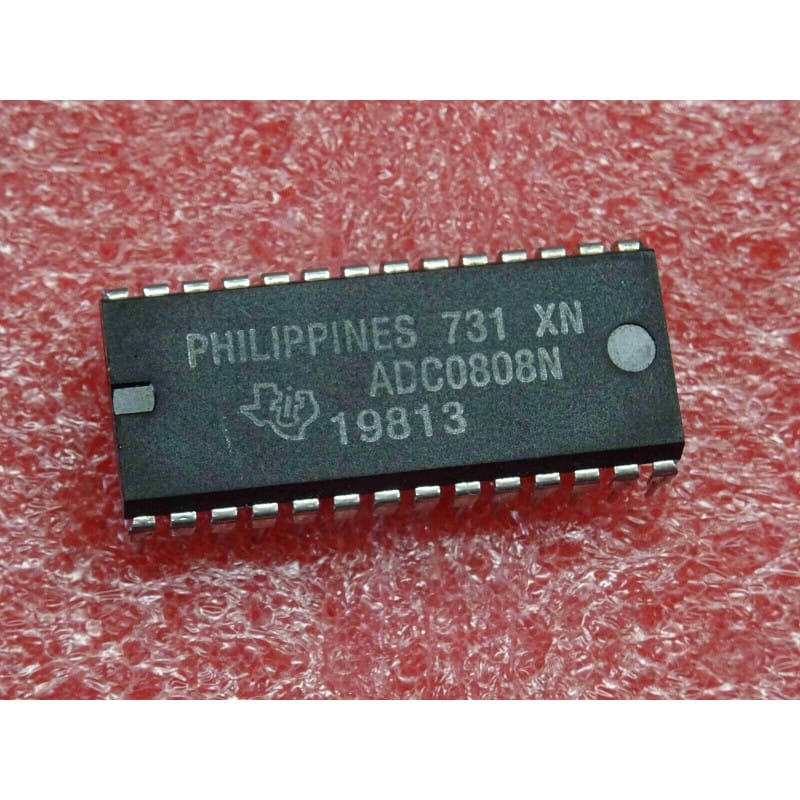

ADC0808N (Texas Instruments) - Convertisseur Analogique-Numérique 8 Bits avec Multiplexeur 8 Voies (Boîtier DIP-28)

L' ADC0808N (souvent écrit ci ADC 0808 N ou ic ADC0808N) est un convertisseur analogique-numérique (CAN / ADC) à approximation successive 8 bits, fabriqué historiquement par National Semiconductor (désormais intégré à Texas Instruments).

Ce composant intègre sur une même puce un convertisseur A/N 8 bits et un multiplexeur analogique à 8 canaux, permettant d'échantillonner et de convertir séquentiellement l'une des 8 entrées analogiques disponibles grâce à des lignes de sélection d'adresse numériques. Il est logé dans un grand boîtier double en ligne traversant en plastique de type DIP-28.

Caractéristiques Essentielles

• Fabricant : Texas Instruments (National Semiconductor).

• Fonction : Convertisseur Analogique-Numérique 8 bits avec multiplexeur 8 canaux (8-Bit A/D Converter with 8-Channel Multiplexer).

• Boîtier : DIP-28 (Dual In-line Package à 28 broches traversantes).

• Signification de la référence :

  • ADC0808 : Référence standard de la famille des convertisseurs 8 bits avec multiplexeur intégré.

  • -N : Désigne le boîtier en plastique DIP traversant standard.

• Performances clés :

  • Multiplexage intégré : Réduit considérablement le nombre de composants externes en permettant de commuter directement entre 8 sources de signaux analogiques distinctes.

  • Sorties tri-state : Les broches de données numériques de sortie (de D0 à D7) peuvent être placées en haute impédance pour faciliter la connexion directe à un bus de microprocesseur ou de microcontrôleur.

  • Horloge externe : Nécessite un signal d'horloge externe (généralement fourni par un oscillateur RC ou un générateur externe) pour cadencer le processus d'approximation successive.

Mémo Technique d'Atelier

• Repérage & Broches Clés (Boîtier DIP-28) :

  • Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).

  • Entrées et Commandes : Les broches IN0 à IN7 reçoivent les signaux analogiques à mesurer. Les lignes d'adresse (ADD A, ADD B, ADD C) permettent de sélectionner activement la voie à convertir, tandis que les broches START et EOC (End Of Conversion) gèrent le déclenchement et l'état du cycle de conversion.

• Diagnostic Express (Absence de conversion ou valeur bloquée) :

  • Symptômes Courants en Atelier :

    1. Les sorties numériques restent figées ou la conversion ne se déclenche pas : Absence de signal d'horloge (Clock) sur l'entrée dédiée, ou signal START mal cadencé.

    2. Erreurs de lecture sur toutes les voies : Tension de référence (VREF(+) et VREF(-)) instable ou absente, faussant l'échelle de quantification 8 bits.

  • Mesures sous tension (au multimètre / oscilloscope) :

    1. Contrôle de l'alimentation : Vérifier la présence stricte de la tension d'alimentation continue (généralement plus 5V) sur la broche VCC par rapport à la masse (GND).

    2. Vérification de la référence : Mesurer la tension appliquée sur l'entrée de référence pour s'assurer qu'elle correspond bien au calibre maximum attendu des signaux analogiques d'entrée.

• Recommandations de Montage :

  • Support adapté : L'utilisation d'un support tulipe à 28 broches est vivement conseillée lors de la maintenance d'équipements de mesure vintage ou de cartes de prototypage, évitant de soumettre ce grand circuit aux contraintes thermiques du fer à souder.

  • Précautions ESD : Manipuler le circuit intégré en respectant les règles fondamentales de protection contre les décharges électrostatiques.
