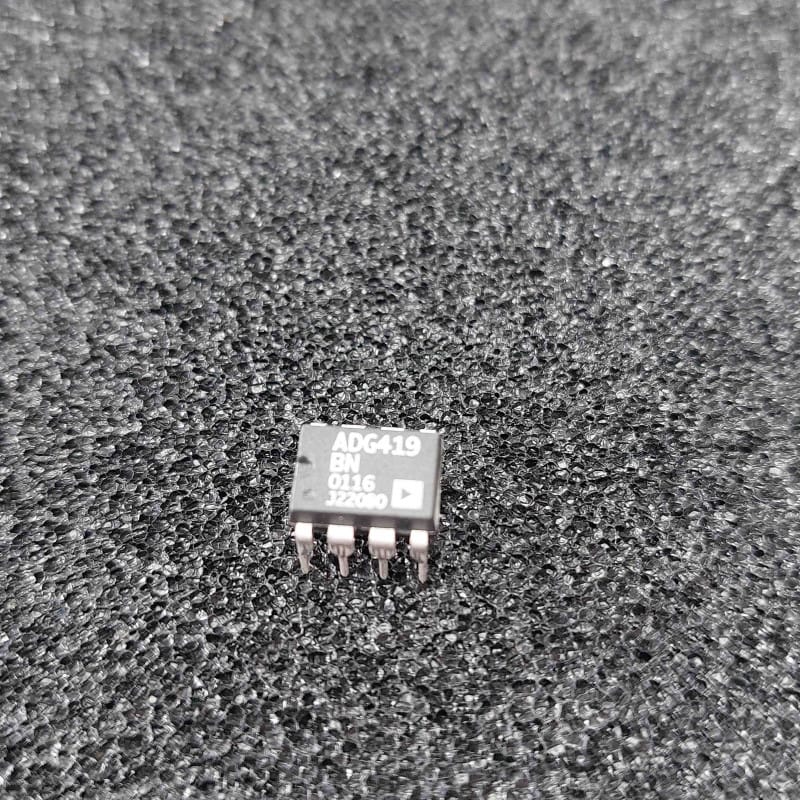

Le ADG419BN (ou ADG419 BN) est un circuit intégré analogique de haute performance conçu par le constructeur de référence Analog Devices (reconnaissable à son logo d'écu contenant un triangle stylisé). Présenté dans un boîtier plastique standard traversant DIP8 (8 broches, pas de 2,54 mm), ce composant d'origine authentique et neuf de stock (NOS) est un commutateur analogique unipolaire bidirectionnel unique (Single SPDT / 2:1 Multiplexer).
Fabriqué sur le procédé de fabrication CMOS haut de gamme d'Analog Devices, l'ADG419BN se distingue par une résistance à l'état passant extrêmement faible (inférieure à 35 ohms) et très uniforme sur toute la plage de signal analogique. Conçu pour commuter des signaux rapides avec un minimum d'injection de charge et de distorsion, il offre un fonctionnement de type "Break-Before-Make" (ouverture avant fermeture) pour empêcher tout court-circuit temporaire entre les canaux d'entrée lors de la commutation.
On le retrouve dans les circuits d'aiguillage de signaux audio ou vidéo de haute fidélité, les systèmes d'acquisition de données rapides, les multiplexeurs de précision pour instruments de mesure et les systèmes de routage de signaux de test des années 90 et 2000.
Commutateur unique SPDT (1 canal inverseur) : Permet d'orienter un signal d'entrée vers l'une des deux sorties, ou inversement de sélectionner l'une des deux entrées vers une sortie commune.
Résistance à l'état passant ultra-faible (R_on) : Moins de 35 ohms typiques, assurant une perte d'insertion minimale et une excellente linéarité du signal traversant.
Commutation ultra-rapide : Temps de transition très courts (temps d'ouverture/fermeture inférieurs à 100 nanosecondes), idéal pour l'échantillonnage rapide ou le hachage de signaux.
Action "Break-Before-Make" garantie : Évite que les deux voies d'entrée ne se touchent brièvement lors de la transition, protégeant ainsi les sources de signal en amont.
Alimentation très flexible : Fonctionne de manière optimale en alimentation double symétrique (de +/-12V à +/-15V) ou en alimentation unique (ex. +12V ou +15V).
Le diagnostic classique "Diaphonie ou signal atténué" à l'établi :
Si le routage analogique d'époque présente des bruits parasites, des mélanges de signaux ou une perte d'amplitude :
Contrôle du rail négatif Vss (Pin 5) : Si la carte utilise l'ADG419BN avec des signaux analogiques alternatifs (qui descendent sous le seuil de 0V), la broche 5 (Vss) doit impérativement être alimentée par une tension négative propre (ex. -12V ou -15V). Si vous l'utilisez en alimentation unique, Vss doit être connectée de manière franche à la masse (0V). Une absence de potentiel correct sur Vss provoque un écrêtage sévère ou une distorsion totale du signal alternatif traversant.
Mesure de l'injection de charge (Bruit de commutation) : Si des pics de tension indésirables apparaissent sur le signal analogique au moment exact de la transition logique sur IN, vérifiez l'état de la ligne de commande. Un front de commutation logique trop bruité ou présentant du rebond peut accentuer ce phénomène d'injection de charge parasite.
Isolation des voies : Hors tension, mesurez la résistance entre les bornes Source et Drain. À l'état fermé, la résistance doit être très faible (autour de 35 ohms). À l'état ouvert, elle doit être quasi-infinie. Si une résistance intermédiaire (ex. quelques centaines d'ohms ou kohms) est mesurée à l'état ouvert, la puce a subi une surcharge électrique ou une décharge électrostatique et doit être remplacée.
Précautions de manipulation et de brasage :
Comme la majorité des commutateurs CMOS rapides, l'ADG419BN est sensible aux charges électrostatiques (ESD) lors des manipulations d'atelier.
Utilisez obligatoirement un support tulipe de précision DIP8 à contacts dorés pour installer le composant de rechange. Cela évite d'endommager les jonctions de la puce d'époque sous l'effet d'une surchauffe directe lors de la soudure sur la platine.
Nettoyez minutieusement la zone environnante à l'alcool isopropylique pur pour éliminer tout résidu de flux. Un circuit imprimé parfaitement propre empêchera les courants de fuite de surface microscopiques de dégrader la très haute isolation entre les voies analogiques S1 et S2.
