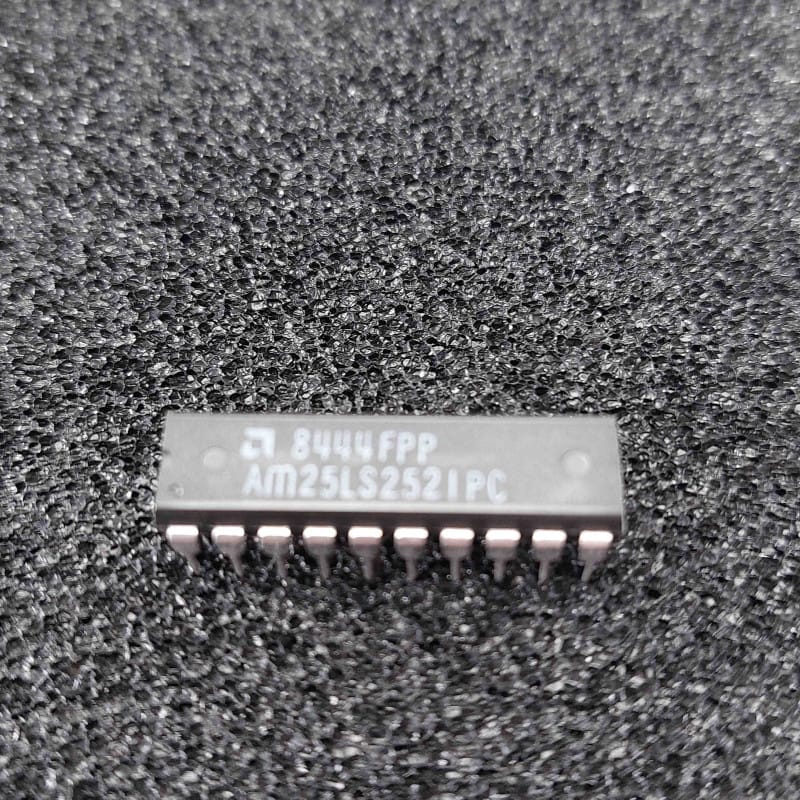

Le AM25LS2521PC (ou AM25LS2521 PC) est un circuit logique d'époque conçu par le spécialiste américain des semi-conducteurs AMD (Advanced Micro Devices, reconnaissable à son logo historique de flèche orientée vers le haut et la droite). Logé dans un boîtier plastique standard traversant DIP20 (20 broches, pas de 2,54 mm), ce composant d'origine authentique et neuf de stock (NOS) est un comparateur d'identité 8 bits à faible consommation (Low-Power Schottky).
Ce composant logique compare deux mots binaires de 8 bits (P et Q) et fournit une sortie active à l'état bas si, et seulement si, les deux mots sont strictement identiques ($P = Q$). On le retrouve sur les cartes mères d'ordinateurs vintage, les décodeurs d'adresses de bus et les cartes d'extension mémoire des années 80 et 90.
Comparaison 8-Bit rapide : Compare deux octets en une fraction de microseconde.
Technologie Low-Power Schottky (LS) : Excellent compromis d'époque entre vitesse de commutation et consommation électrique.
Entrée d'activation (Enable) : Permet la mise en cascade simple de plusieurs puces pour étendre la comparaison à 16, 24 ou 32 bits.
Compatibilité logique TTL standard : S'interface directement avec les familles logiques de la série 74LS et les microprocesseurs 8/16 bits d'époque.
Principe logique de base :
Entrées : Mot P (8 lignes) et Mot Q (8 lignes).
Commande : Entrée d'activation /G (Pin 1) active à l'état bas (0V).
Sortie : /P=Q (Pin 19) passe à l'état bas (0V) uniquement si tous les bits correspondants de P et Q sont égaux, et que la broche d'activation /G est bien à 0V. Si /G est à l'état haut (5V), la sortie reste verrouillée à l'état haut (5V) peu importe le résultat de la comparaison.
Diagnostic rapide d'une erreur de décodage d'adresse :
Si la carte d'extension ou le périphérique d'époque n'est jamais sélectionné par le microprocesseur :
Contrôle de l'activation (Pin 1 - /G) : Assurez-vous à l'oscilloscope que la broche d'activation reçoit bien une impulsion active à 0V lors des cycles d'accès de l'ordinateur.
Mesure de la sortie (Pin 19 - /P=Q) : Si les entrées P et Q sont parfaitement identiques sous tension, la sortie de la broche 19 doit impérativement chuter à 0V. Si elle reste bloquée au niveau haut (+5V), la puce a subi un défaut logique interne et doit être remplacée.
Précautions de montage d'époque :
Installez systématiquement un support tulipe de précision DIP20 à contacts dorés pour protéger ce composant d'origine AMD de la chaleur du fer à souder et faciliter toute future intervention de test sur le bus d'adresses.
