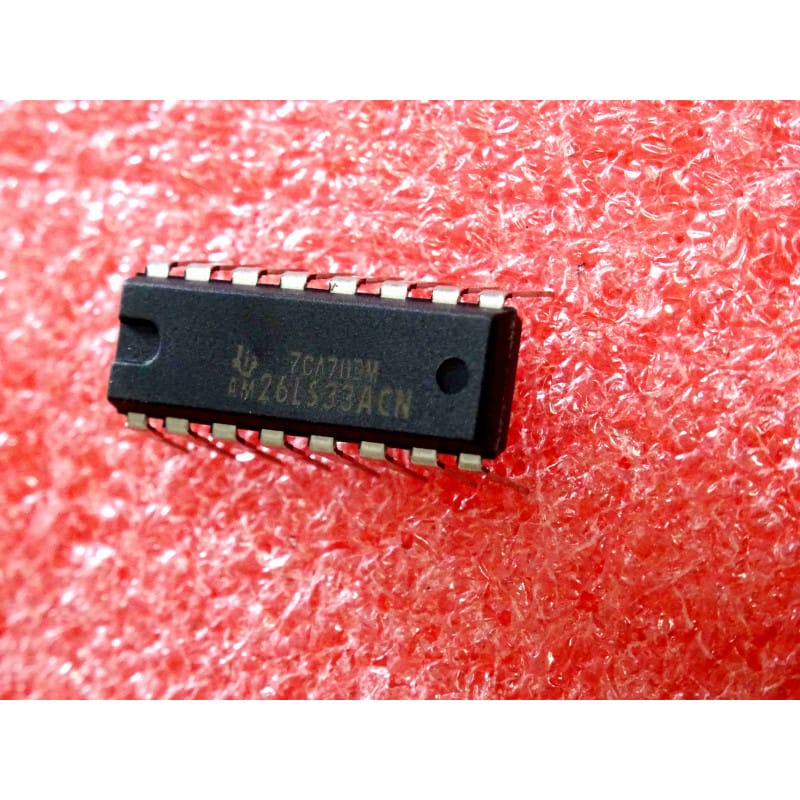

Le AM26LS33ACN (conçu et fabriqué par Texas Instruments) est un circuit intégré logique monolithique à haute vitesse appartenant à la famille Low-Power Schottky (23LS / 74LS). Logé dans un boîtier DIP16 standard (traversant, 16 broches), ce composant de précision est un récepteur quadruple de lignes différentielles (Quadruple Differential Line Receiver).
Il est spécifiquement conçu pour s'interfacer avec les bus de communication de données numériques (normes RS-422, RS-423) et s'avère particulièrement adapté pour la réception de signaux de lignes de transmission longues, bruitées ou soumises à de fortes variations de mode commun. Sa caractéristique principale est sa sensibilité d'entrée accrue par hystérésis, lui permettant de décoder de manière ultra-fiable des signaux différentiels affaiblis tout en éliminant le bruit de ligne résiduel.
L'analyse de sa référence met en évidence ses spécifications :
AM26LS33 : Fonction logique de récepteur de ligne différentiel quadruple à haute sensibilité.
A : Version révisée et optimisée présentant de meilleures caractéristiques dynamiques et de protection.
C : Gamme de température de fonctionnement commerciale (0 °C à +70 °C).
N : Désigne l'encapsulation classique en boîtier plastique double ligne (PDIP) standard à 16 broches.
Fabricant : Texas Instruments (TI)
Fonction : Récepteur de ligne différentiel à 4 canaux indépendants.
Compatibilité Normes : Répond entièrement aux exigences des standards d'époque EIA RS-422 et RS-423.
Performances Logiques :
Entrées à Haute Impédance : Présente une charge minimale sur la ligne de transmission, permettant de connecter plusieurs récepteurs en parallèle sur le même bus (Multi-drop).
Hystérésis Interne : Immunité au bruit exceptionnelle sur les transitions lentes ou dégradées.
Validation Générale (Enable) : Dispose de deux entrées de validation communes (G et Non G) permettant d'activer ou de forcer les sorties en haute impédance (3 états).
Format : Boîtier plastique DIP16 standard (traversant, 300 mils de large).
État : Produit authentique, neuf de stock d'époque (NOS).
Diagnostic Express (Erreurs de transmission, perte de paquets ou signaux figés) :
Le piège des lignes de commande d'activation (G / Non G — Broches 4 et 12) : L'AM26LS33ACN regroupe ses 4 récepteurs sous une logique de validation commune. Pour que les sorties logiques (broches 1, 7, 9, 15) délivrent l'état des lignes, vous devez impérativement valider le circuit. Appliquez soit un niveau logique haut (5V) sur la broche 4 (G), soit un niveau logique bas (0V) sur la broche 12 (Non G). Si ces broches restent flottantes ou mal commutées, toutes les sorties passent en haute impédance, isolant le récepteur et coupant la réception des données.
Vérification de l'adaptation de ligne (Résistances de terminaison) : Traitant des bus différentiels rapides soumis à des impédances de lignes spécifiques, ce récepteur nécessite une adaptation de fin de ligne. Si vos signaux carrés d'origine présentent des oscillations majeures (ringing) ou des échos à l'oscilloscope en entrée du circuit, assurez-vous qu'une résistance de terminaison (généralement de 100 à 120 Ohms) est bien soudée au plus près des entrées différentielles (par exemple entre les broches A et B de chaque canal).
Contrôle de la tension différentielle minimale : Utilisez votre oscilloscope en mode différentiel (A - B) sur une paire d'entrées. La puce bascule de manière fiable dès que l'écart de tension dépasse les seuils d'entrée différentiels requis. Si la tension est écrasée ou si une ligne est coupée, la sortie correspondante restera figée dans un état indéterminé.
Recommandations de Montage :
Support DIP16 Tulipe Conseillé : Étant une puce d'interface en liaison directe avec le monde extérieur (câbles, connecteurs déportés, interconnexions de châssis), l'AM26LS33ACN est en première ligne face aux agressions électriques externes. L'implantation d'un support tulipe à 16 broches de haute qualité est idéale pour faciliter son remplacement immédiat par substitution lors d'une panne sans abîmer les pistes de la carte.
Filtrage strict du rail d'alimentation : Les commutations rapides de la logique Low-Power Schottky de Texas Instruments créent des micro-pointes de courant transitoires sur le rail de distribution 5V. Soudez un condensateur céramique multicouche (MLCC) de 100 nF au plus près de la broche 16 (VCC) et de la broche 8 (GND) du support pour absorber le bruit numérique.
Nettoyage anti-capacitif obligatoire : Un nettoyage méticuleux à l'alcool isopropylique pur après le brasage est recommandé. Les lignes différentielles rapides n'acceptent pas les micro-capacités parasites inter-pistes engendrées par des résidus de flux conducteurs ou hygroscopiques, sous peine de voir apparaître des déphasages ou des pertes de sensibilité de réception sur les voies de transmission.
