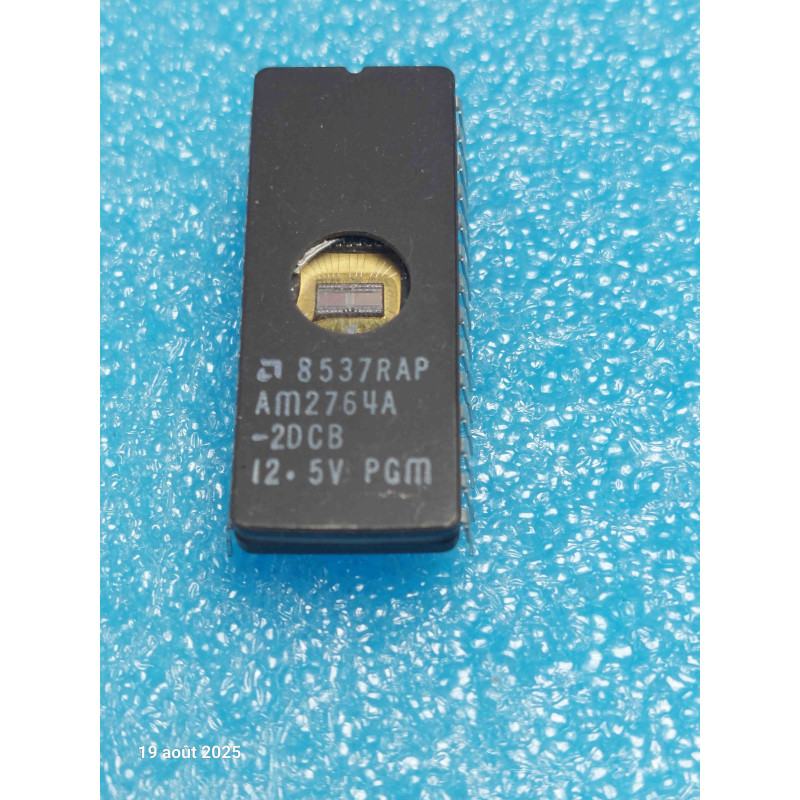

Le AM2764A-20CB est un circuit intégré de mémoire morte effaçable par rayons ultra-violets (UV EPROM) d'une capacité de 64 Kbits, organisée en 8 192 mots de 8 bits (8 Ko x 8). Fabriqué par AMD (Advanced Micro Devices), ce composant haut de gamme est logé dans un boîtier Céramique DIP28 doté d'une fenêtre transparente en quartz (Cerdip) qui permet l'effacement des données sous une lampe UV spécifique.
Le suffixe -20 indique un temps d'accès standard de 200 nanosecondes (ns). Le suffixe CB désigne une sélection de qualité commerciale robuste (0°C à +70°C) en boîtier céramique étanche. C'est une puce historique majeure pour la restauration et la programmation des bios, cartouches de jeux rétro, ordinateurs des années 80 (Amstrad, Commodore) et automates industriels d'époque.
Note technique :
Le piège critique de la tension de programmation (Vpp en broche 1) : C'est le point de vigilance absolu lors du passage au programmateur de composants (type Willem, TL866, etc.). Les anciennes versions "2764" (sans le "A") exigeaient une tension de programmation de 21,0V ou 25,0V. La version AM2764A est une révision technologique qui utilise une gravure plus fine et exige impérativement Vpp = 12,5V. Si vous configurez par erreur votre programmateur sur 21V en pensant qu'il s'agit d'un 2764 standard, vous détruirez instantanément et définitivement la structure interne de cette pièce New Old Stock.
Fenêtre en Quartz : La fenêtre transparente permet de laisser passer les rayons UV (longueur d'onde de 253,7 nm) pour décharger les grilles flottantes des transistors et remettre toute la mémoire à l'état logique 1 (tous les octets passent à FF en hexadécimal).
Conseils Pro :
Le piège de l'effacement par la lumière ambiante : Bien que le processus d'effacement sous une lampe UV de laboratoire prenne généralement entre 15 et 20 minutes, les puces d'époque stockées ou installées sans protection peuvent subir une dépolarisation lente à cause de la lumière du jour ou des tubes fluorescents (néons) des ateliers. Une fois la puce programmée avec votre fichier binaire (.bin ou .hex), collez impérativement une étiquette opaque (souvent en aluminium ou en vinyle sombre) sur la fenêtre en quartz. Cela sécurisera les données contre les rayons UV ambiants pour les 20 prochaines années.
Diagnostic de l'état VCC/GND : Si vous remplacez une EPROM défectueuse sur une carte mère rétro et que le processeur ne démarre pas (écran noir ou boucles de reset), vérifiez la broche OE barre (Output Enable, broche 20) et la broche CE barre (Chip Enable, broche 22). En fonctionnement normal, ces deux lignes doivent pulser (passer de 5V à 0V de manière ultra-rapide) au rythme des cycles de lecture du processeur. Si l'une de ces lignes reste bloquée à 5V, l'EPROM reste en haute impédance (muette) et n'injecte rien sur le bus de données.
