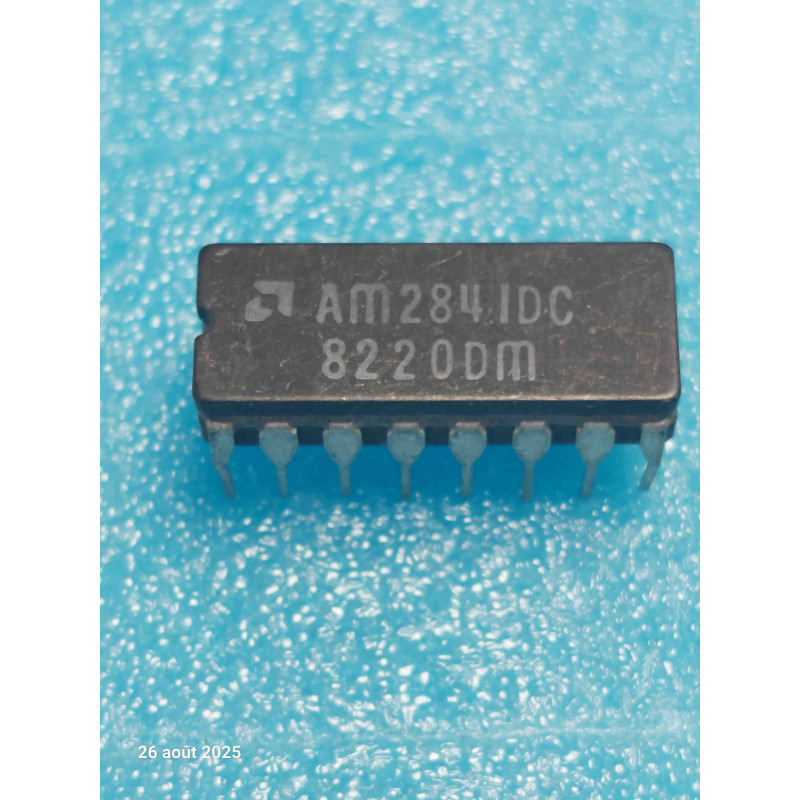

Le AM2841DC (ou Am2841) est un circuit intégré logique LSI d'époque hautement spécialisé, fabriqué par AMD (Advanced Micro Devices). Logé dans un boîtier DIP16 en céramique de haute qualité (CerDIP), ce composant est une mémoire tampon de type FIFO (First-In, First-Out) organisée en 64 mots de 4 bits (64 x 4).
Le suffixe DC désigne la version en boîtier céramique hermétique certifiée pour la gamme de température commerciale et industrielle standard (0°C à +70°C). Conçu à l'aide d'une technologie bipolaire avancée pour l'époque, il permet de synchroniser et d'interfacer deux systèmes numériques opérant à des vitesses ou des fréquences d'horloge totalement différentes (par exemple, entre un périphérique lent comme un lecteur de bande ou un clavier et le bus ultra-rapide d'une unité centrale).
Note technique :
Fonctionnement Asynchrone Indépendant : La force du AM2841DC est sa totale indépendance entre l'étage d'écriture et l'étage de lecture. Les données de 4 bits sont injectées sur les entrées (D0 à D3) au rythme de l'horloge d'écriture (Shift In). Elles "glissent" automatiquement à l'intérieur de la pile de silicium vers la sortie. Elles peuvent ensuite être extraites sur les broches de sortie (Q0 à Q3) via l'horloge de lecture (Shift Out), de manière totalement décorrélée.
Broches d'État Critiques : La puce intègre des lignes de contrôle indispensables pour éviter l'écrasement ou la perte de données :
Input Ready (IR) : Indique au circuit amont que la FIFO a de la place et est prête à recevoir un nouveau mot de 4 bits.
Output Ready (OR) : Indique au circuit aval qu'une donnée valide est arrivée en bout de chaîne et est prête à être lue.
Conseils Pro :
Le piège de la cascade (Extension de mémoire) : Le AM2841DC est conçu pour être monté "en cascade" de manière très simple si la carte d'époque a besoin d'une mémoire tampon plus large ou plus profonde. Pour gérer plus de 4 bits en largeur (par exemple pour un bus 8 bits), deux puces sont câblées en parallèle partageant les mêmes signaux d'horloge. Pour augmenter la profondeur (passer de 64 à 128 mots), les sorties Q d'une puce sont directement reliées aux entrées D de la suivante, et les broches IR/OR sont croisées. Si vous dépannez une carte avec plusieurs FIFO en cascade et que la transmission se fige, inspectez à l'oscilloscope la broche Output Ready (OR) de la première puce qui doit piloter l'entrée Shift In (SI) de la seconde. Un défaut de synchronisation à ce niveau bloque toute la chaîne.
Robustesse du boîtier DC (Céramique) : Les versions de puces AMD marquées "DC" en céramique ont été privilégiées sur les cartes mères d'époque soumises à rude épreuve (chaleur des armoires industrielles fermées, terminaux de télécommunication intensifs). La céramique protège le die de silicium d'AMD contre l'oxydation interne et la dérive des seuils logiques liée au vieillissement thermique. Lors de l'installation sur support, assurez-vous d'aligner correctement le repère en demi-lune du côté de la broche 1, car le boîtier céramique n'offre pas le détrompeur biseauté classique des boîtiers en plastique standard.
