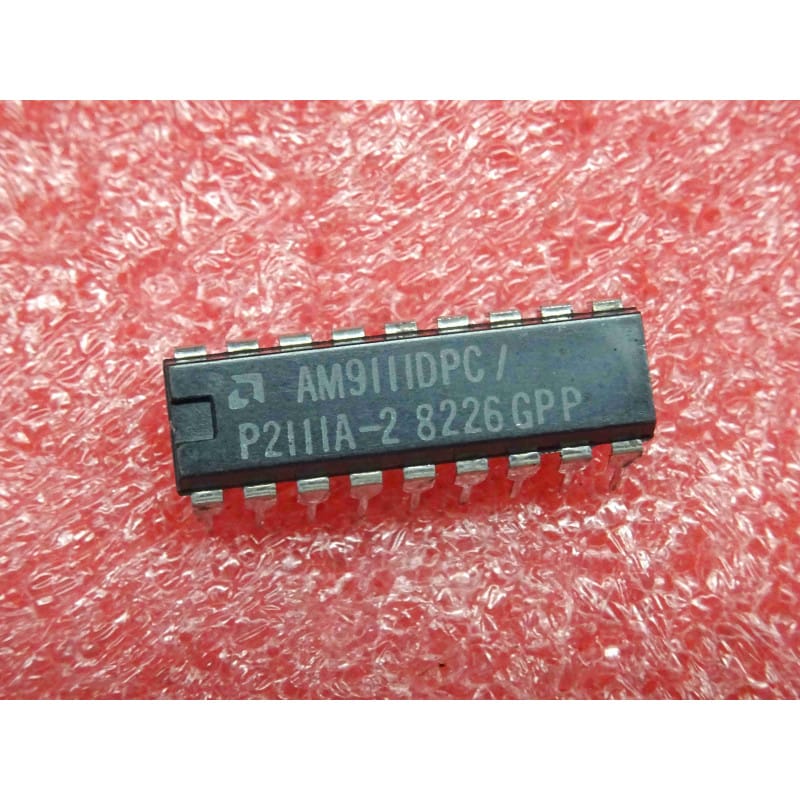

Le AM9111DPC (fabriqué à l'origine par AMD - Advanced Micro Devices) est un circuit intégré de mémoire vive statique (SRAM) historique, développé selon une technologie NMOS. C'est un équivalent direct du standard Intel 2111 (référence croisée P2111A-2).
Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il adopte un boîtier plastique double en ligne à 18 broches (DIP18, pas de 300 mil).
Cette puce de mémoire d'époque, dotée d'une organisation de 256 mots de 4 bits, est un composant crucial pour la restauration d'ordinateurs vintage des années 70 et 80, de consoles de jeux d'époque, de premiers micro-contrôleurs et de synthétiseurs musicaux anciens.
Architecture SRAM 256 x 4 : Stocke 256 quartets (nibbles) de données. Deux puces associées en parallèle d'atelier permettent de former un bus classique de 8 bits (1 octet).
Temps d'Accès de 250ns : La version "-2" garantit un temps d'accès rapide d'époque de 250 nanosecondes, idéale pour s'interfacer avec les processeurs de première génération (comme l'Intel 8080, le Zilog Z80 ou le Motorola 6800).
Pas de Cycle de Rafraîchissement : Contrairement aux mémoires dynamiques (DRAM), les données restent stables indéfiniment tant que le circuit est alimenté sous 5V.
Le Rôle des Broches de Contrôle (Lecture / Écriture) :
L'AM9111DPC utilise des lignes d'activation communes et d'écriture simples :
OD (Output Disable - Broche 16) : Permet de désactiver les sorties de données pour libérer le bus.
R/W (Read / Write - Broche 17) : Commute la puce entre le mode lecture (état haut) et le mode écriture (état bas).
CE1 / CE2 (Chip Enable - Broches 15 et 18) : Lignes de sélection indispensables pour adresser la puce lors d'une mise en parallèle de plusieurs modules de mémoire.
Diagnostic Express à l'Établi (Pertes de données ou plantages aléatoires) :
Corruption des données lors des cycles d'écriture rapides :
Ce circuit d'époque est sensible aux pointes de bruit sur sa ligne d'alimentation unique +5V.
Règle d'atelier : Un condensateur de découplage de 100 nF (céramique de qualité) doit être soudé directement entre les broches Vcc (broche 9) et GND (broche 18 ou masse de référence) au plus près de la puce.
Conflit de bus de données :
Si la puce chauffe de manière anormale ou bloque le bus système, vérifiez à l'oscilloscope que les lignes de sélection CE1 et CE2 ne sont pas actives en même temps qu'un autre périphérique du bus, évitant ainsi que deux puces ne tentent de piloter les lignes d'entrée/sortie d'époque simultanément.
Recommandations de Restauration :
Pour la réparation de cartes mères d'époque, l'installation d'un support de précision tulipe à 18 broches (DIP18) est fortement recommandée. Cela protège votre composant d'origine neuf (NOS) des agressions thermiques directes.
Si vous devez souder directement sur un circuit imprimé double-face d'époque, utilisez un fer réglé entre 280 et 300 degrés maximum, avec un temps de chauffe de 2 secondes par patte. Nettoyez au flux à l'alcool isopropylique pur.
