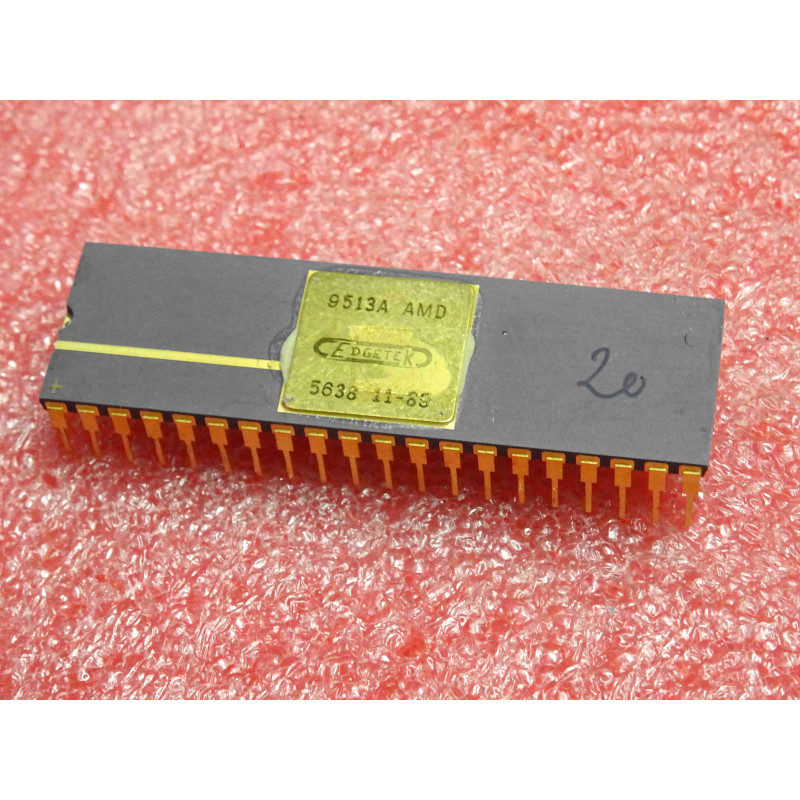

Le AM9513A (souvent marqué Am9513A ou AM9513A-PC / DC) est un circuit intégré périphérique hautement spécialisé d'architecture VLSI, initialement développé et fabriqué aux États-Unis par le fondeur américain Advanced Micro Devices (AMD). Ce composant complexe adopte un format classique en boîtier DIP40 (Dual In-line Package à 40 broches, corps large de 600 mils), décliné soit en version plastique (PC), soit en version céramique haute fiabilité (DC / CC).
La mention Edgetek fait généralement référence à l'intégration ou à la spécification de cette puce sur des cartes d'acquisition de données, des calculateurs de processus industriels ou des systèmes de mesure haute fréquence d'époque de cette marque.
Il s'agit d'un contrôleur de temporisation système à 5 compteurs indépendants de 16 bits (System Timing Controller - STC). Équipé d'une interface de bus de données flexible configurable en 8 bits ou 16 bits, le AM9513A est l'un des circuits de gestion du temps les plus puissants et les plus polyvalents de l'ère des microprocesseurs 8 et 16 bits (compatible avec les architectures d'époque de types 8080/8085, 8086/8088, Z80 ou 68000). C'est une pièce industrielle d'origine d'une grande technicité gérée en qualité New Old Stock (NOS), vitale pour la maintenance curative, le rétro-ingénierie ou la restauration fonctionnelle rigoureuse de cartes de contrôle d'automates, d'instruments de mesure scientifiques de laboratoire, ou de systèmes d'acquisition de données industriels vintages.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic du temporisateur inerte (Le piège de l'accès aux registres indirects) : C'est la principale complexité du AM9513A lors du rétro-ingénierie ou du dépannage logiciel sur votre banc de test. Pour économiser des broches sur le boîtier DIP40, la puce utilise un système d'adressage indirect via un Registre de Commande de Pointeurs (Command Pointer Register). La broche d'adresse A0 ne sélectionne que deux états : le registre de données ou le registre de commande. Pour lire ou configurer un compteur spécifique (par exemple le compteur numéro 3), le processeur doit d'abord écrire une commande sur la broche de commande pour déplacer le pointeur interne vers le compteur 3, puis effectuer la lecture/écriture sur la broche de données. Méthode d'atelier : Si vos compteurs renvoient des valeurs incohérentes ou figées lors de l'exécution du programme, la puce n'est généralement pas en cause. Inspectez à l'oscilloscope ou à l'analyseur logique les lignes de contrôle (Read/Write, Chip Select et la ligne A0). Une micro-coupure sur la piste A0 empêchera le processeur de changer le pointeur interne, bloquant les accès sur un seul et unique registre.
Le piège des parasites sur les entrées d'horloges externes (Source Pins) : Les entrées de comptage du AM9513A (broches SRC1 à SRC5) et de déclenchement (GATE1 à GATE5) possèdent des circuits de déclenchement rapides. Si les câbles provenant de vos capteurs industriels sont longs, non blindés ou s'ils passent à proximité des lignes de puissance d'un moteur, les parasites électromagnétiques vont créer des micro-impulsions transitoires. Le AM9513A va comptabiliser ces parasites comme des impulsions légitimes, faussant complètement vos mesures de fréquence ou de comptage. La règle de l'art : Filtrez matériellement vos signaux d'entrée en amont de la puce à l'aide de portes logiques à trigger de Schmitt (type 74HC14) et insérez de petits réseaux RC de filtrage pour nettoyer la ligne de signal avant qu'elle n'atteigne le contrôleur d'AMD. Un condensateur de découplage en céramique multicouche (MLCC) de 100 nF est également requis immédiatement entre la broche 40 (VCC) et la broche 20 (GND).
Précautions de dessoudage et montage sur support de haute qualité : Le AM9513A en boîtier DIP40 large est un circuit VLSI d'époque sensible à l'électricité statique (ESD) et au stress thermique. Les circuits imprimés d'automatismes ou d'acquisition qui accueillent ce type de puce possèdent souvent des pistes très denses et fragiles. Pour extraire proprement le composant défectueux sans détruire la métallisation des trous traversants, réglez votre station de dessoudage à 320-330 degrés Celsius maximum. Utilisez un flux de brasage de haute qualité et aspirez proprement chaque broche. Conseil Pro : Ne soudez jamais votre pièce AMD NOS de collection directement sur la platine. Installez impérativement un support tulipe DIP40 large (600 mils) à contacts dorés. Cela facilitera l'isolation de la puce lors des phases de diagnostic futur, protégera le silicium de la chaleur et assurera une liaison mécanique parfaite face aux vibrations industrielles.
