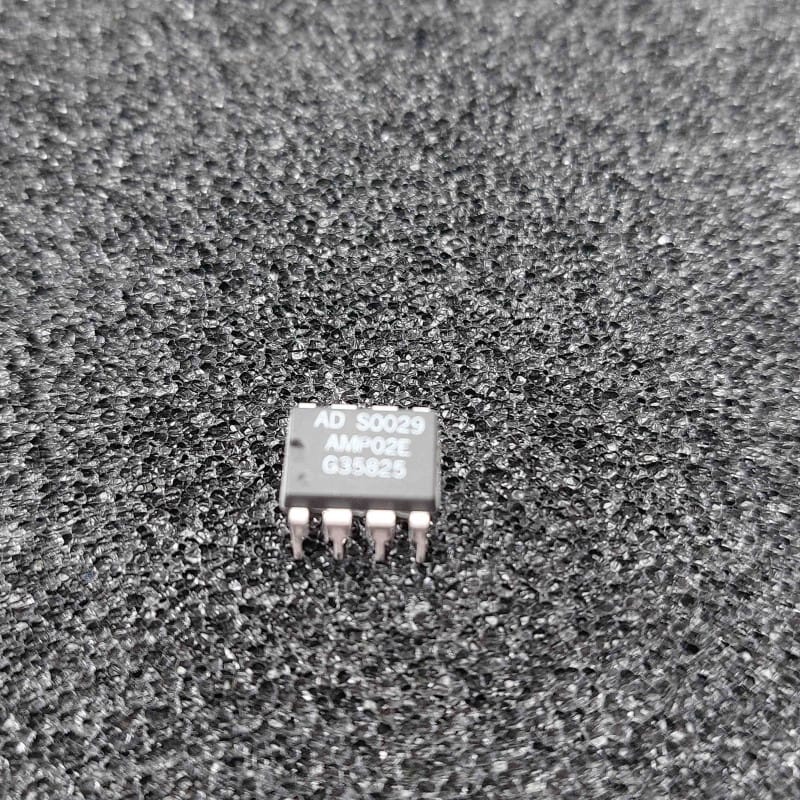

Le AMP02EP (ou AMP02E) est un amplificateur d'instrumentation de très haute précision d'époque conçu par le spécialiste américain des puces analogiques de pointe, Analog Devices (reconnaissable à son logo de triangle stylisé). Logé dans un boîtier plastique standard traversant DIP8 (8 broches, pas de 2,54 mm), ce composant d'origine authentique et neuf de stock (NOS) est un amplificateur d'instrumentation monolithique auto-compensé.
L'AMP02EP est conçu pour amplifier de très faibles signaux différentiels d'époque noyés dans un bruit de mode commun important. Sa grande force réside dans sa simplicité de mise en œuvre : le gain est programmable de 1 à 1000 à l'aide d'une unique résistance externe de réglage ($R_G$).
Le suffixe "E" désigne le grade de précision le plus élevé de la gamme commerciale en plastique (faible dérive thermique et tension de décalage ou offset minime), tandis que le "P" spécifie le boîtier plastique DIP8. On le retrouve au cœur des balances électroniques de précision d'époque, des amplificateurs de thermocouples, des capteurs de pression industriels (ponts de Wheatstone) et de l'instrumentation médicale des années 90 et 2000.
Amplificateur d'instrumentation complet : Intègre en une seule puce DIP8 à 8 broches l'équivalent d'un montage classique à trois amplificateurs opérationnels de précision avec résistances ajustées au laser.
Gain réglable par une seule résistance ($R_G$) : Gain programmable de manière très simple de 1 à 1000 (Gain = $1 + 50\text{ k}\Omega / R_G$).
Excellente réjection du mode commun (CMR) : Élimine efficacement les bruits parasites (ex. ronflement secteur 50 Hz) induits sur les lignes de mesure.
Grade E haute précision : Très faible dérive thermique et tension de décalage d'entrée (offset) extrêmement réduite pour préserver l'intégrité du signal utile.
Protection des entrées intégrée : Supporte des surtensions importantes sur les entrées différentielles au-delà des lignes d'alimentation sans détruire la puce.
Le câblage de la résistance de gain ($R_G$ - Pin 1 et Pin 8) :
Pour programmer le gain de l'AMP02EP, une unique résistance de précision doit être soudée au plus près du composant :
Pour un Gain de 1 : Laissez les broches Pin 1 ($R_G$) et Pin 8 ($R_G$) totalement ouvertes (non connectées).
Pour un Gain supérieur : Câblez la résistance $R_G$ entre les broches 1 et 8.
Rappel métrologique : Utilisez une résistance à couche métallique de très haute précision (tolérance de 0,1% ou mieux avec un faible coefficient thermique) pour éviter que la valeur du gain ne dérive avec la chaleur dégagée dans le boîtier ou l'appareil d'époque.
Le diagnostic classique "Signal saturé ou bloqué en sortie" à l'établi :
Si l'amplification d'époque ne répond plus ou reste bloquée à une tension fixe :
Contrôle de la broche de référence (Ref - Pin 5) : C'est sur cette broche que s'établit le potentiel de sortie de repos (offset de sortie). Dans la majorité des cas, elle doit être reliée de manière franche à la masse (0V). Si la Pin 5 est en l'air (non connectée) ou présente une liaison résistive défectueuse, la sortie du signal analogique dérivera immédiatement vers la saturation positive ou négative.
Mesure des alimentations symétriques (V+ / V-) : L'AMP02EP s'alimente typiquement de +/-5V à +/-15V (Pin 7 pour V+ et Pin 4 pour V-). Vérifiez la propreté de ces rails à l'aide d'un multimètre. Tout déséquilibre ou absence de tension dégradera ou bloquera la linéarité du signal de sortie.
Vérification du courant de retour de polarisation des entrées : Comme tout amplificateur d'instrumentation classique, l'AMP02EP a besoin d'un chemin de retour à la masse pour ses courants de polarisation d'entrée. Si vos signaux d'entrées (Pin 2 et Pin 3) proviennent d'une source totalement isolée (comme un thermocouple flottant sans référence à la masse), connectez une résistance de forte valeur (ex. 1 Mohm) entre chaque entrée et la masse pour éviter de saturer lentement l'amplificateur.
Précautions d'installation :
Pour préserver les exceptionnelles qualités de précision de l'AMP02EP d'époque, utilisez obligatoirement un support tulipe de précision DIP8 à contacts dorés. Cela protégera le composant des contraintes thermiques destructrices du fer à souder et facilitera l'entretien ou le test du circuit analogique.
