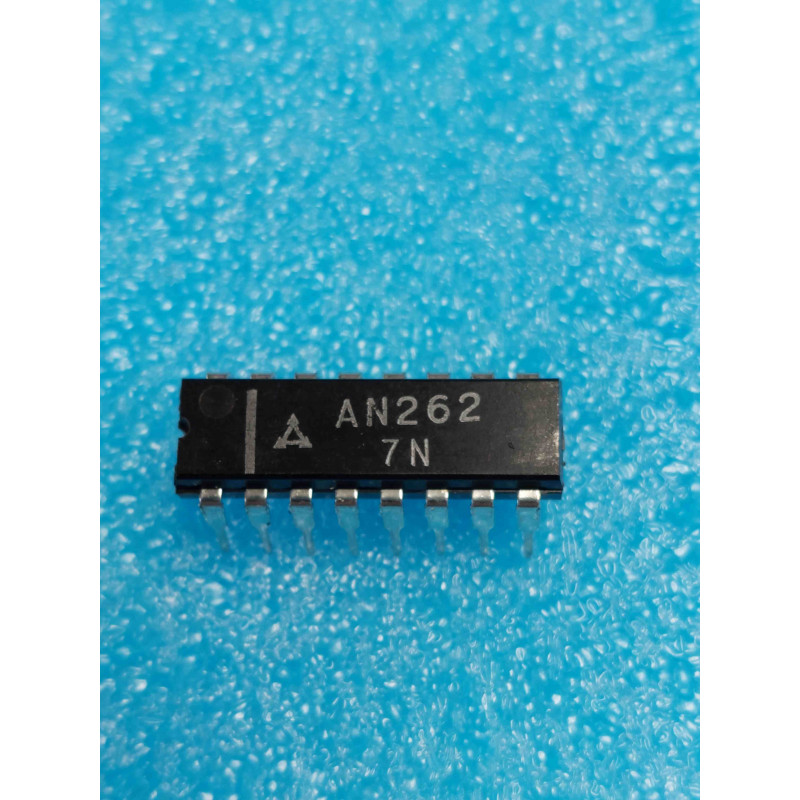

Le AN262 est un circuit intégré analogique spécialisé, conçu et fabriqué par Matsushita Electric Industrial (Panasonic) au tournant des années 80. Logé dans un boîtier DIP16 plastique standard (entraxe de 300 mils, 16 broches), ce composant linéaire appartient aux familles de circuits dédiés au traitement de signaux ou à la régulation de fonctions spécifiques dans les appareils électroniques grand public et les systèmes Hi-Fi de marque japonaise.
Il s'agit d'une référence d'origine d'époque gérée en qualité New Old Stock (NOS), indispensable pour la maintenance conforme, le dépannage ou la restauration à l'identique de châssis rétro (tels que des modules audio, des préamplificateurs ou des modules de contrôle automatique) utilisant les architectures techniques développées par Matsushita.
Dans l'écosystème des semi-conducteurs de Panasonic, les circuits intégrés de la série AN2xx (comme les AN259, AN260 ou cet AN262) ont été développés pour intégrer des blocs fonctionnels analogiques hautement ciblés, tels que des commutateurs électroniques, des filtres actifs, des amplificateurs à gain contrôlé ou des générateurs de fonctions internes. La préservation de cette puce NOS d'origine est cruciale en atelier : ses caractéristiques électriques internes (impédances de charge, gains internes et comportement thermique) sont configurées pour interagir de façon très précise avec les composants discrets environnants.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic préventif des tensions (Le piège du rail instable) : Si la fonction associée à l'AN262 est en panne ou présente une distorsion sévère, ne remplacez pas la puce immédiatement. Vérifiez au multimètre que la tension continue appliquée sur ses broches d'alimentation est stable et conforme. Une défaillance en amont sur le circuit de régulation principal ou la présence d'une ondulation résiduelle alternative (filtrage défectueux) peut perturber ou saturer les étages analogiques internes du composant.
L'inspection des composants passifs périphériques : Les circuits linéaires Panasonic de cette génération s'appuient sur des réseaux de résistances et de condensateurs externes pour fixer leurs conditions de fonctionnement (constantes de temps, gain de boucle ou filtrage local). Avant de monter votre puce NOS neuve, testez ou remplacez les petits condensateurs chimiques ou céramiques situés à proximité immédiate. Un condensateur sec ou en fuite faossera totalement le comportement du nouveau circuit.
Précautions de brasage et dessoudage : Les circuits imprimés d'époque (souvent des cartes Panasonic en bakélite brune simple face) supportent très mal les excès de chaleur et les pastilles de cuivre ont tendance à se décoller facilement. Utilisez une station de soudage réglée à 320 degrés Celsius maximum et une tresse à dessouder fine saturée de flux pour libérer les 16 broches proprement. Pour installer votre pièce NOS neuve, soudez un support tulipe DIP16 de haute qualité. Cela élimine tout stress thermique direct sur le silicium ancien lors de la brasure et facilite grandement l'accès aux broches si vous devez réaliser des mesures de signal ultérieures.
