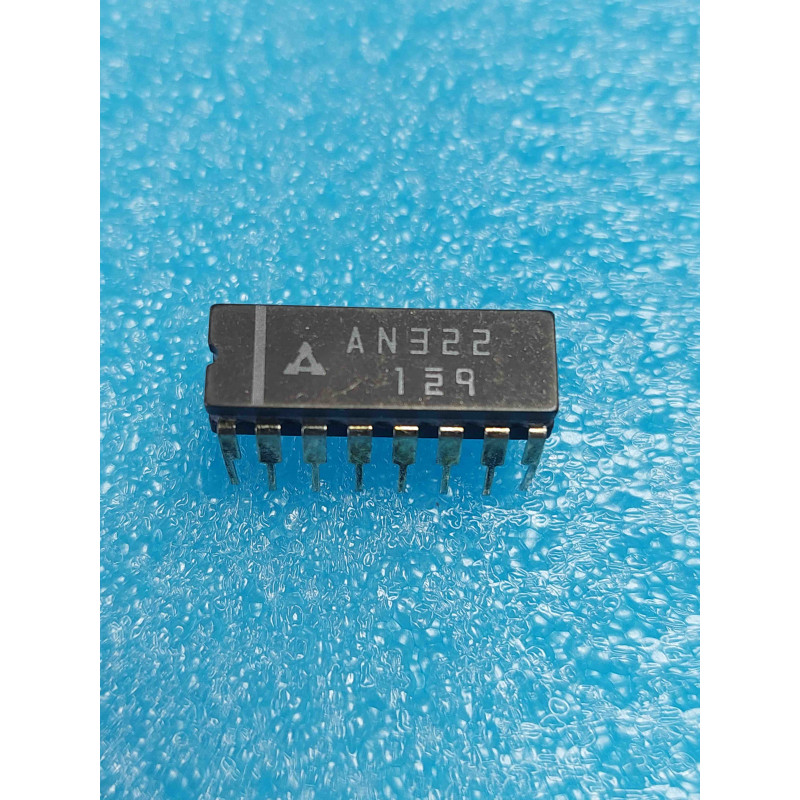

Le AN322 est un circuit intégré analogique de haute précision, développé à la fin des années 70 par Matsushita Electric Industrial (Panasonic). Logé dans un boîtier DIP16 plastique standard (entraxe de 300 mils), ce composant historique a été spécialement conçu pour l'étage de réception radio haute fidélité.
Il s'agit d'un décodeur stéréo multiplex (MPX) ou d'un convertisseur de fréquence analogique doté d'une boucle à verrouillage de phase (PLL) interne. Sa fonction principale consiste à recevoir le signal composite complexe issu de l'étage de détection FM pour séparer et restituer proprement les canaux audio Gauche et Droite. C'est une pièce New Old Stock (NOS) d'origine japonaise hautement recherchée pour la restauration de tuners de salon haut de gamme, d'autoradios analogiques rétros et de combinés radio-cassettes vintage.
Dans l'architecture d'un récepteur FM d'époque, l'AN322 intervient juste après l'amplificateur de fréquence intermédiaire (FI). Sa boucle PLL interne se synchronise automatiquement sur la fréquence pilote de 19 kHz intégrée dans le signal d'émission. À partir de cette référence, il recrée une sous-porteuse locale ultra-stable de 38 kHz pour démoduler le signal de différence (Gauche moins Droite) et l'associer au signal de somme (Gauche plus Droite). Ce traitement permet de piloter directement les deux circuits de préamplification audio en sortie.
Note technique & Conseils Pro pour l'Atelier :
Le réglage critique du VCO (Fréquence libre de l'oscillateur) : L'AN322 dépend d'un réseau de composants externes (généralement un potentiomètre ajustable de précision monté en série avec une résistance et un condensateur stable de type film) connecté à sa broche d'oscillateur interne (VCO). Si après le remplacement de la puce, le voyant "FM STEREO" de l'appareil refuse de s'allumer et que la radio reste bloquée en son monophonique, l'oscillateur est simplement décalé. La méthode d'atelier : Injectez un signal propre, ou callez-vous sur une station puissante, puis tournez très délicatement le potentiomètre ajustable jusqu'à ce que le décodeur accroche le pilote de 19 kHz et déclenche l'allumage de la LED Stéréo.
Le piège de la dérive des condensateurs polystyrène ou mica : Les composants passifs associés au filtre de boucle de la PLL et à l'oscillateur sont critiques. Si l'appareil d'origine présente un problème de "décrochage" (le son bascule de stéréo à mono de manière intermittente à chaud), inspectez les petits condensateurs entourant l'AN322. S'ils ont vieilli ou fuient, la boucle PLL ne peut plus se verrouiller. Remplacez-les par des modèles modernes de précision à film plastique (MKT) ou à faible dérive thermique.
Précautions de rebouclage et d'installation : Contrairement à son cousin l'AN313U, l'AN322 est un boîtier DIP16 étroit de 300 mils tout à fait standard. Il s'insère parfaitement dans un support tulipe DIP16 classique. L'installation d'un support neuf est fortement recommandée sur les circuits imprimés de tuners radio vintage : cela évite de soumettre le silicium d'époque à la chaleur du fer à souder et facilite les mesures de signal à l'oscilloscope sur les entrées/sorties de multiplexage.
