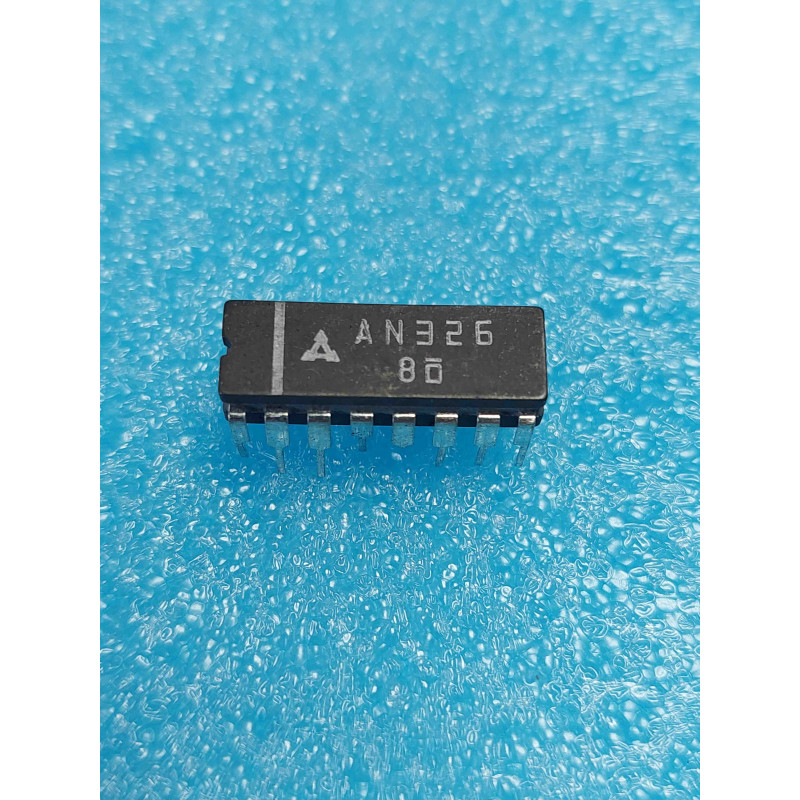

Le AN326 est un circuit intégré analogique spécialisé, conçu et fabriqué à la fin des années 70 par Matsushita Electric Industrial (Panasonic). Logé dans un boîtier DIP16 plastique standard (entraxe de 300 mils), ce composant historique appartient aux gammes dédiées au traitement de signaux ou à la régulation de fonctions internes dans les équipements grand public de marque japonaise.
Il s'agit d'une référence d'origine d'époque gérée en grade New Old Stock (NOS), indispensable pour la maintenance conforme et la réparation de circuits imprimés de platines vinyles, de platines cassettes (Tape Decks) ou de modules d'instrumentation grand public des années 70/80 utilisant les architectures spécifiques développées par Matsushita.
Note technique & Conseils Pro pour l'Atelier :
Identification des composants associés : Les circuits intégrés de la série AN3xx de cette génération chez Panasonic gèrent généralement des fonctions analogiques très ciblées (asservissements de moteurs miniatures, commutateurs de signaux audio/vidéo ou générateurs de fonctions). En l'absence de composants génériques de substitution directs sur le marché moderne, la préservation de cette puce NOS d'origine est essentielle pour redonner vie au châssis d'origine sans modifier le routage de la carte.
Le diagnostic des tensions d'alimentation : Si vous suspectez une défaillance de la puce d'origine sur un appareil en panne (absence de signal, fonction bloquée), commencez par relever les tensions sur les condensateurs de filtrage situés à proximité immédiate du circuit intégré. Une dérive importante des tensions d'alimentation ou une fuite sur un condensateur chimique périphérique peut saturer les étages internes du composant ou empêcher son bon fonctionnement.
Précautions de montage en atelier : Le boîtier DIP16 de l'AN326 utilise des broches au pas standard de 2,54 mm et une largeur de 300 mils. Il s'installe parfaitement sur un support tulipe DIP16 de haute qualité. L'utilisation d'un support neuf sur les pistes en bakélite ou en résine des circuits imprimés vintage est vivement recommandée : cela élimine le stress thermique lié au fer à souder directement sur les pattes du composant NOS et simplifie grandement l'accès aux broches pour vos futures analyses de signaux à l'oscilloscope ou au multimètre.
