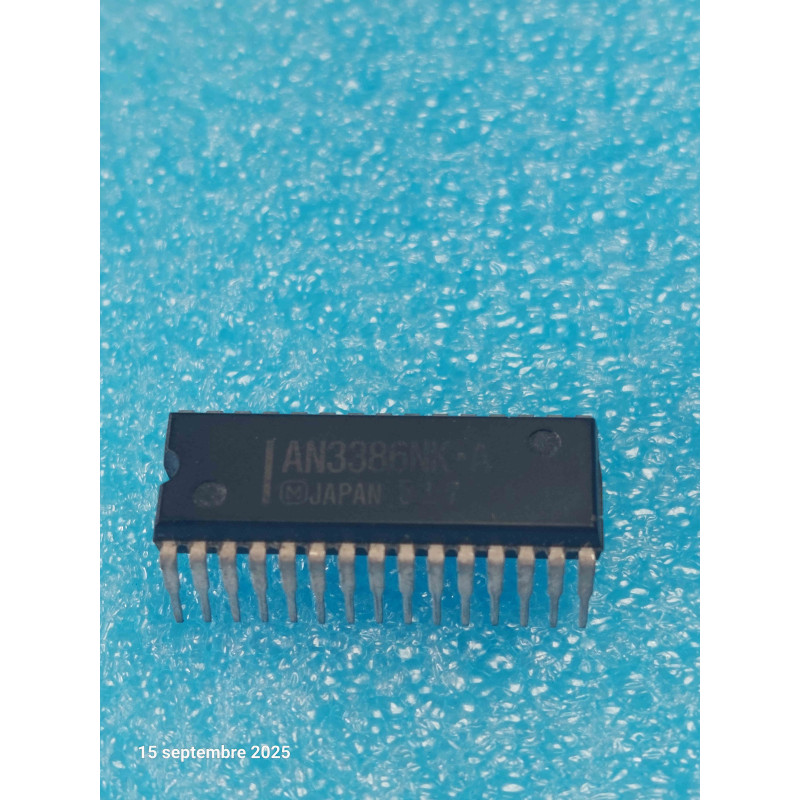

Le AN3386NK-A (parfois simplement référencé AN3386NK) est un circuit intégré analogique/logique LSI d'époque hautement spécialisé, développé par Matsushita Electronics (Panasonic). Logé dans un boîtier DIP30 (format long à 30 broches, souvent de type Shrink DIP / SDIP), ce composant est un processeur de traitement de signal et préamplificateur vidéo monocanal.
Il a été conçu pour orchestrer et conditionner les signaux vidéo (luminance / chrominance) au cœur des magnétoscopes d'époque (formats VHS / S-VHS), des caméscopes et des équipements de traitement d'image des années 80 et 90. Le suffixe -A indique une révision ou un tri spécifique des performances de synchronisation et de gain du circuit d'origine.
Note technique :
Format Spécifique DIP30 (SDIP) : Le boîtier à 30 broches est une caractéristique marquante des puces japonaises grand public de cette génération. Il utilise généralement un pas réduit (Shrink DIP) par rapport au pas standard de 2,54 mm, permettant d'aligner les 30 lignes de contrôle dans un espace plus restreint pour optimiser la compacité des cartes mères de magnétoscopes.
Intégration Bipolaire : L'utilisation de la technologie bipolaire permet d'assurer une bande passante vidéo très large et stable, essentielle pour amplifier les très faibles signaux hautes fréquences issus des têtes magnétiques de lecture vidéo sans induire de bruit de fond (souffle à l'image).
Conseils Pro :
Le piège des micro-condensateurs chimiques associés : Dans les circuits de traitement vidéo Panasonic d'époque, les puces de la famille AN sont toujours entourées de multiples petits condensateurs électrolytiques de filtrage et de liaison (souvent des valeurs comme 1 uF, 4,7 uF ou 10 uF). Avec les décennies, ces condensateurs sèchent ou fuient, ce qui se traduit par des barres de distorsion, des pertes de couleur ou des décrochages de synchronisation à l'écran. Si vous implantez ce circuit New Old Stock pour résoudre une panne d'image et que les défauts persistent, remplacez d'office les condensateurs chimiques d'époque qui ceinturent le boîtier DIP30.
Soudure et Nettoyage du Flux : En raison du pas serré des broches du boîtier SDIP30, le moindre pont de soudure ou résidu de flux de soudure hautement conductif peut créer des fuites capacitives entre les lignes de chrominance et de luminance. Après le remplacement de la puce, procédez à un nettoyage méticuleux des pistes à l'aide d'alcool isopropylique (IPA) et inspectez les soudures à la loupe pour garantir l'absence de micro-billes de soudure.
