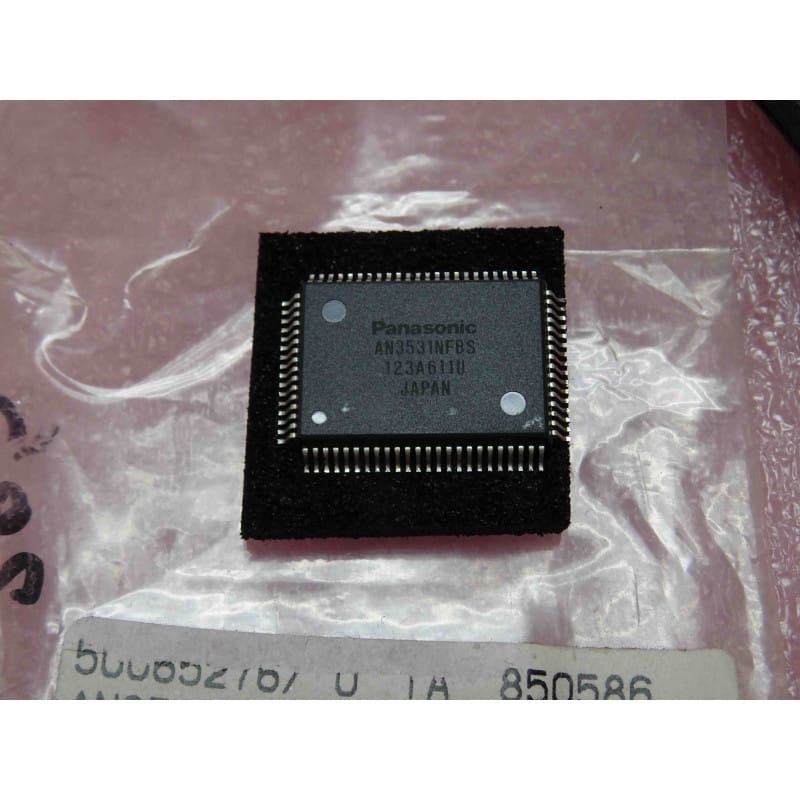

Le AN3531NFBS (parfois référencé sous la variation AN3531BNBS selon les révisions internes de fabrication chez Panasonic / Matsushita) est un circuit intégré monolithique d'époque fonctionnant comme un processeur de signal hautement intégré (LSI - Large Scale Integration) pour les applications de traitement audio et vidéo analogiques. Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous un format de boîtier pour montage en surface (CMS / SMD) de type QFP64 (Quad Flat Package à 64 broches, pas fin).
Dans la nomenclature Panasonic :
Le préfixe "AN" identifie la division des circuits intégrés analogiques et mixtes professionnels du fabricant.
Le suffixe "FBS" ou "NFBS" caractérise le format de boîtier plat à quatre côtés de broches (QFP/LQFP) optimisé pour l'implantation automatisée de haute densité.
Ce composant d'époque très spécifique est principalement employé comme processeur ou contrôleur central de gestion de signaux au cœur d'équipements de salon haut de gamme des années 90, tels que les magnétoscopes Hi-Fi (standards S-VHS / VHS), les lecteurs de LaserDisc, ou encore les premiers systèmes de traitement et de mixage d'images de la marque.
Intégration de Fonctions Complexes : Regroupe sur une seule puce en silicium les étages de matriçage, de filtrage de signal et de commutation de sources audio/vidéo analogiques.
Technologie de Boîtier CMS Compact (QFP64) : Permet une intégration à plat sur circuit imprimé double face haute densité, réduisant drastiquement l'encombrement par rapport aux boîtiers traversants classiques.
Conception Faible Bruit : Optimisé selon les standards de qualité de Panasonic pour préserver la fidélité et la dynamique du signal audio analogique traité.
Sensibilité de manipulation d'un circuit CMS d'époque (ESD) :
Le AN3531NFBS possède une densité de broches élevée avec des pistes internes très fines. Il est extrêmement sensible aux décharges électrostatiques (ESD). Manipulez-le obligatoirement sur un tapis antistatique relié à la terre avec un bracelet de protection.
Diagnostic Express à l'Établi (Panne de commutation ou de traitement de signal) :
Absence de signal de sortie / Blocage de fonctions : Sur les platines d'époque utilisant ces circuits complexes, vérifiez en premier lieu la présence des multiples lignes d'alimentation (parfois différentes tensions de régulation cohabitent pour alimenter respectivement les parties analogiques et logiques internes). Un condensateur de découplage en court-circuit ou fuyard sur l'une de ces lignes d'alimentation bloquera tout le circuit.
Surchauffe anormale : Si le circuit intégré devient brûlant au toucher immédiatement après la mise sous tension, il a probablement subi une surtension destructrice ou présente un court-circuit interne irrémédiable.
Recommandations de Soudage CMS :
Le dessoudage d'un boîtier QFP à 64 broches d'origine sur un circuit imprimé double face d'époque est une opération délicate qui nécessite de l'équipement adapté pour ne pas arracher les pistes de cuivre microscopiques.
Méthode recommandée : Utilisez une station à air chaud réglée entre 320 et 340 degrés maximum avec une buse adaptée à la taille du boîtier, ou utilisez un alliage de dessoudage à basse température (type Chip Quik) pour liquéfier l'ensemble des 64 broches simultanément sans forcer.
Soudage du nouveau composant : Nettoyez parfaitement l'empreinte à l'aide de tresse à débraser fine et d'alcool isopropylique pur. Alignez rigoureusement le point de repère de la broche 1 (indiqué par le petit point creux sur le corps en plastique du boîtier) avec le marquage sur le circuit imprimé. Utilisez du flux de soudure de qualité (no-clean ou flux gel) et soudez les broches une à une à l'aide d'une panne fine de type "vague" ou biseautée, ou par refusion douce.
