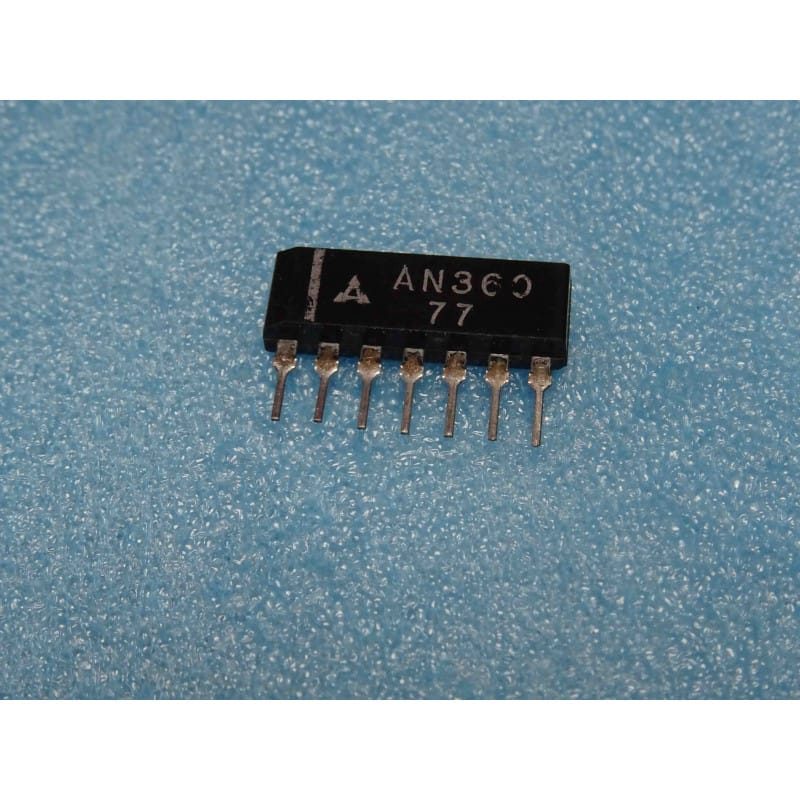

Le AN360 (conçu et fabriqué par le constructeur japonais Matsushita Electric Industrial, connu sous sa marque Panasonic) est un circuit intégré monolithique d'époque conçu comme un préamplificateur audio à gain élevé et très faible bruit (Low Noise Pre-Amplifier). Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous la forme d'un petit boîtier plastique plat à une seule rangée de 7 broches horizontales (SIP-7 ou SIL-7, au pas de 2,54 mm).
Dans la nomenclature Panasonic :
Le préfixe "AN" identifie la division des circuits intégrés analogiques d'origine du constructeur.
Le radical "360" désigne cette référence de préamplificateur analogique d'époque.
Ce composant vintage est un grand classique des circuits de traitement sonore des années 80 et du début des années 90. Il était massivement utilisé comme préamplificateur d'égalisation (Equalizer Amp) pour les têtes de lecture des autoradios à cassettes d'époque, les platines cassettes de salon, ainsi que dans les étages d'amplification microphonique à haute sensibilité.
Préamplificateur Faible Bruit & Gain Élevé : Conçu spécifiquement pour amplifier les signaux extrêmement faibles (comme ceux issus d'une tête de lecture magnétique ou d'un microphone) sans ajouter de souffle.
Gain ajustable par résistances externes : Grâce à une architecture intégrant la résistance d'émetteur du premier étage à l'extérieur de la puce, le gain en tension de la contre-réaction est entièrement défini par vos composants passifs externes. Cela garantit une excellente stabilité thermique.
Format Ultra-Compact : Le boîtier SIP-7 permet une intégration verticale très serrée sur les circuits imprimés d'époque, réduisant l'encombrement au minimum.
Brochage Standard (SIP-7 vu de face, inscriptions face à vous, broches vers le bas, de gauche à droite) :
Broche 1 : Collecteur (Output de l'étage intermédiaire / test)
Broche 2 : Entrée du signal audio (Input, très haute sensibilité)
Broche 3 : Retour de contre-réaction (Feedback)
Broche 4 : Masse générale (GND / 0 V)
Broche 5 : Découplage d'alimentation (Decoupling)
Broche 6 : Sortie du signal préamplifié (Output)
Broche 7 : Tension d'alimentation positive (Vcc)
Diagnostic Express à l'Établi (Souffle important ou absence de son) :
Sifflement ou auto-oscillation haute fréquence : Les préamplificateurs à gain élevé comme le AN360 sont sensibles aux bruits d'alimentation et aux capacités parasites de la carte. Vérifiez scrupuleusement l'état du condensateur chimique de filtrage relié à la broche 5 (Decoupling) et du condensateur de découplage d'alimentation principale sur la broche 7. Si ces composants d'époque sont secs ou fuient, le préampli perd sa stabilité.
Mesure des tensions continues de repos : En l'absence de signal audio, les tensions continues sur les broches d'entrée (broche 2) et de sortie (broche 6) doivent être stables et conformes au schéma d'origine de votre appareil (généralement proches de la moitié de la tension Vcc pour la sortie). Si vous lisez une tension égale à Vcc ou à la masse sur la sortie, le circuit intégré (ou ses composants de polarisation périphériques) est défectueux.
Recommandations de Restauration :
Le AN360 est un circuit intégré analogique traitant des signaux de l'ordre du millivolt. Pour préserver sa pureté sonore et éviter d'injecter des bruits de friture ou des faux contacts à l'écoute, l'utilisation d'un support de précision de type tulipe (SIP-7 ou une section découpée de barrette tulipe femelle standard au pas de 2,54 mm) est très fortement recommandée.
Soudez le support à l'aide d'un fer propre réglé entre 280 et 300 degrés maximum pendant 2 secondes au plus par broche. Nettoyez méticuleusement la zone à l'alcool isopropylique pur afin de supprimer tout résidu de flux de soudure. Les résidus de flux peuvent créer des résistances de fuite microscopiques qui dégradent le rapport signal/bruit sur les broches d'entrée à haute sensibilité.
