AN362 (Matsushita / Panasonic) - Démodulateur Stéréo FM / Multiplex (Boîtier DIP-16)

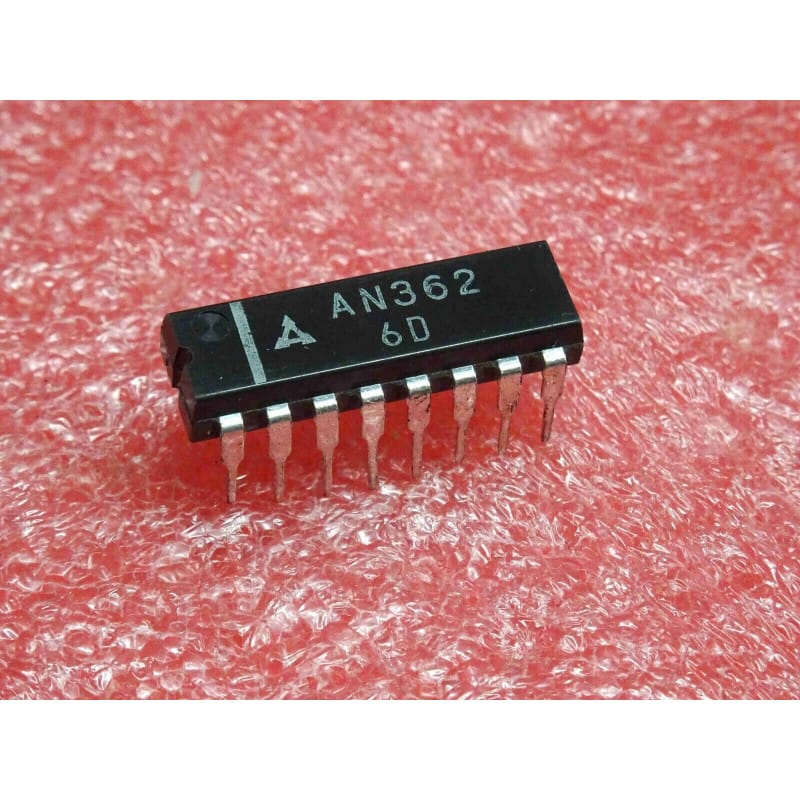

L'AN362 (souvent écrit ci AN 362 ou ic AN362) est un circuit intégré analogique spécialisé dans le décodage de la stéréo FM (Multiplex Decoder), fabriqué historiquement par Matsushita (Panasonic).

Ce composant est conçu pour assurer la séparation des canaux audio gauche (Left) et droit (Right) à partir du signal multiplex composite (MPX) issu de l'étage de détection d'un récepteur radio FM stéréo. Il intègre généralement un oscillateur à verrouillage de phase (PLL) ou un circuit de commutation synchrone calqué sur la sous-porteuse pilote de 19 kHz pour reconstituer la sous-porteuse de 38 kHz nécessaire au décodage. Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-16.

Caractéristiques Essentielles

• Fabricant : Matsushita (Panasonic).

• Fonction : Démodulateur / Décodeur Stéréo FM Multiplex (FM Stereo Multiplex Decoder).

• Boîtier : DIP-16 (Plastic Dual In-line Package à 16 broches traversantes).

• Signification de la référence :

  • AN362 : Référence de base du circuit intégré de décodage audio/radio de Panasonic.

• Performances clés :

  • Séparation des canaux (Stereo Separation) : Offre une bonne diaphonie entre les voies gauche et droite pour une restitution stéréo claire et fidèle.

  • Indicateur de stéréo : Comporte généralement une sortie dédiée pour piloter une diode LED témoin de réception stéréo (Stereo Indicator).

  • Stabilité du décodage : Utilise un réseau de résistances et condensateurs externes précis (souvent associé à un potentiomètre ajustable ou un circuit d'accord pour la fréquence pilote).

Mémo Technique d'Atelier

• Repérage & Broches Clés (Boîtier DIP-16) :

  • Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).

  • Environnement : Ce circuit est implanté sur la platine audio/tuner, entouré de filtres de réjection de sous-porteuse, de condensateurs de couplage audio et du potentiomètre d'ajustement de l'oscillateur pilote (si requis par le montage).

• Diagnostic Express (Perte de stéréo ou son mono permanent) :

  • Symptômes Courants en Atelier :

    1. La radio fonctionne en modulation mono, mais la LED stéréo ne s'allume jamais et le son reste en mono : Circuit défectueux, perte de verrouillage de la boucle pilote (PLL) ou dérive du composant d'accord associé.

    2. Absence totale de son sur l'une des voies ou distorsion prononcée : Étage de décodage interne endommagé ou condensateur de liaison défectueux en sortie.

  • Mesures sous tension (au multimètre / oscilloscope) :

    1. Contrôle de l'alimentation : Vérifier la présence stable de la tension continue d'alimentation sur la broche dédiée par rapport à la masse.

    2. Contrôle du signal d'entrée : Observer à l'oscilloscope la présence du signal multiplex composite (MPX) en provenance du détecteur FM sur l'entrée du circuit.

• Recommandations de Montage :

  • Support adapté : L'utilisation d'un support tulipe à 16 broches est vivement conseillée pour le remplacement de ce circuit sur les cartes anciennes afin d'éviter d'exposer les pistes fragiles du circuit imprimé à la surchauffe du fer à souder.

  • Précautions ESD : Manipuler le composant en respectant les règles fondamentales de protection contre les décharges électrostatiques.
