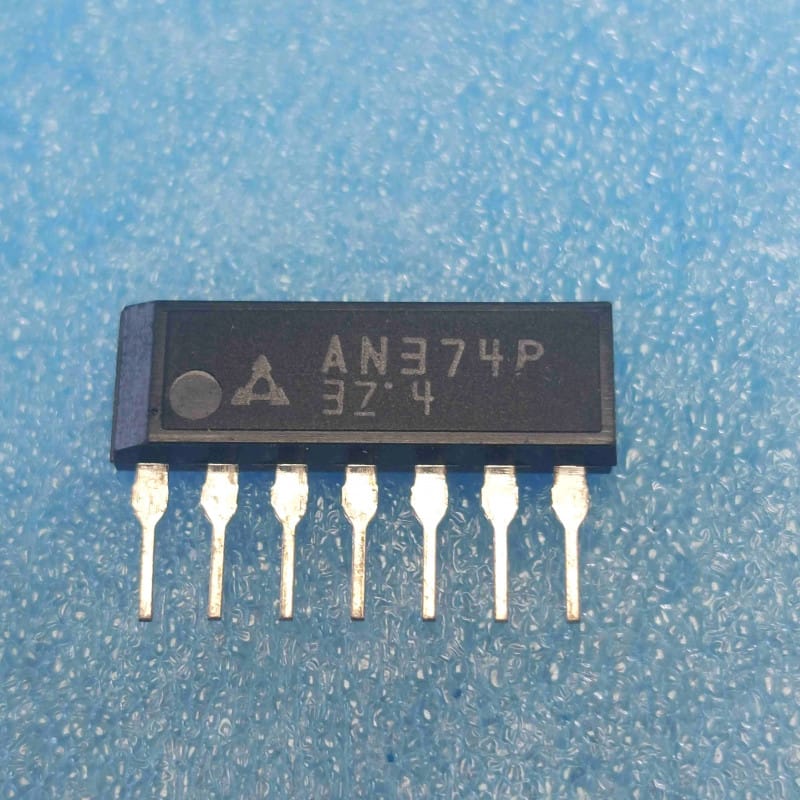

Le AN374P (ou AN374 P) est un circuit intégré analogique d'époque conçu par le japonais Panasonic / Matsushita (reconnaissable à son logo triangulaire caractéristique). Présenté dans un boîtier d'époque à une seule rangée de broches verticales de type SIL7 (Single In-Line 7 broches), ce composant d'origine authentique et neuf de stock (NOS) est un préamplificateur audio double canal spécialement optimisé pour les têtes de lecture magnétiques.
Ce circuit monolithique à très bas bruit est conçu pour amplifier avec une excellente fidélité les signaux de très faible amplitude issus des têtes de lecture de cassettes. On le retrouve dans les platines cassettes stéréo, les autoradios autoreverse d'époque et les baladeurs (Walkman) haut de gamme des années 70 et 80.
Préamplificateur double canal (Stéréo) : Intègre les circuits d'amplification requis pour traiter simultanément les canaux gauche et droit.
Niveau de bruit extrêmement bas : Conçu pour préserver un excellent rapport signal/bruit, limitant drastiquement le souffle de bande.
Format compact SIL7 (Single In-Line) : Gain de place majeur et implantation verticale idéale pour réduire l'exposition aux rayonnements électromagnétiques des moteurs environnants.
Le diagnostic classique "Perte d'un canal ou ronflement prononcé" :
Si le son s'affaiblit d'un côté ou si un bourdonnement important apparaît sur l'étage de lecture :
Mesure des tensions d'alimentation (Vcc) : Vérifiez la tension sur la broche d'alimentation. Un défaut sur le condensateur chimique de découplage de l'alimentation locale provoquera immédiatement l'apparition d'un ronflement alternatif (souffle ou ronflement 50Hz) directement audible dans le son.
Contrôle de la liaison avec la tête de lecture : L'AN374P est extrêmement sensible aux parasites. Assurez-vous que les câbles blindés reliant la tête de lecture aux entrées de la puce ont une masse parfaite et ne longent pas les câbles d'alimentation du moteur du cabestan.
Vérification des condensateurs de liaison : Avec l'âge, les condensateurs électrolytiques d'époque en entrée et en sortie de la puce sèchent et perdent leur capacité, coupant ou atténuant fortement le signal audio utile.
Précautions d'installation :
Les broches alignées de ce format de boîtier sont fragiles. Évitez de plier ou d'appliquer des torsions répétées sur les pattes d'origine du composant.
Pour faciliter une maintenance future propre et sécurisée, installez le composant de rechange de préférence sur un support adapté ou soudez-le soigneusement avec du flux de qualité à température modérée. Nettoyez ensuite la zone à l'alcool isopropylique pur.
