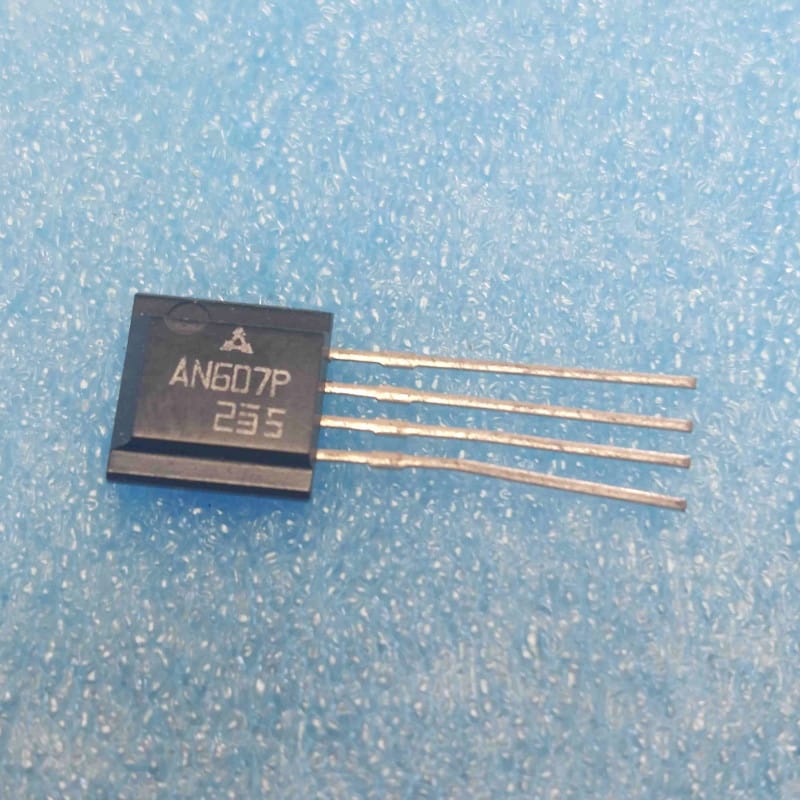

Le AN607P (ou AN607 P) est un circuit intégré d'époque conçu par le fabricant japonais Panasonic / Matsushita (portant son logo triangulaire caractéristique). Présenté dans un très compact boîtier plastique vertical à seulement 4 broches en ligne de type SIP4 / SIL4, ce composant d'origine authentique et neuf de stock (NOS) est un amplificateur vidéo inverseur à large bande.
Spécialement développé pour le traitement des signaux vidéo rapides, l'AN607P offre un gain fixe de 20 dB (facteur d'amplification de 10) et une bande passante extrêmement large s'étendant jusqu'à 18 MHz. Il est particulièrement adapté comme amplificateur vidéo d'étage intermédiaire ou comme amplificateur de lecture (sense amplifier) dans les équipements de capture et d'enregistrement d'époque.
On le retrouve principalement dans les caméscopes d'époque (VHS, VHS-C, 8mm), les platines de traitement vidéo des magnétoscopes et les circuits d'acquisition d'images des années 80 et 90.
Amplificateur vidéo inverseur rapide : Introduit un déphasage de 180° du signal avec un gain fixe stable de 20 dB.
Large bande passante (18 MHz) : Garantit une transmission parfaite des signaux vidéo haute fréquence sans perte de détails ou de netteté d'image.
Format ultra-compact SIL4 : Boîtier à 4 broches verticales extrêmement simple à implanter sur les circuits imprimés denses des appareils portables.
Configuration simple des broches (Pinout) :
L'implantation de cette puce est l'une des plus simples qui soit :
Pin 1 : Sortie du signal (Output)
Pin 2 : Alimentation positive (Supply voltage - Vcc)
Pin 3 : Entrée du signal (Input)
Pin 4 : Masse (GND)
Le diagnostic classique "Perte d'image ou signal vidéo atténué/bruité" :
Si le signal vidéo ne traverse plus l'étage ou ressort extrêmement faible ou flou :
Contrôle de l'alimentation (Pin 2 - Vcc) : Vérifiez la présence et la stabilité de la tension d'alimentation continue. Une tension instable ou un bruit de découplage sur cette ligne provoquera des barres de parasites ou des ondulations directement visibles à l'image.
Mesure du gain à l'oscilloscope : Injectez un signal d'essai à l'entrée (Pin 3) et mesurez la sortie (Pin 1). Vous devez observer le signal amplifié d'un facteur 10 et inversé en phase. Si le signal est identique à l'entrée ou absent, la puce est hors d'usage.
Vérification du condensateur de liaison d'entrée : Les signaux vidéo étant généralement couplés en alternatif (AC coupling), assurez-vous que le condensateur chimique ou céramique d'époque placé juste avant la broche 3 n'est pas sec ou fuiteux, ce qui bloquerait le signal vidéo utile ou décalerait la polarisation interne de l'AN607P.
Précautions de manipulation :
Les 4 longues pattes en ligne de ce boîtier sont fines et fragiles. Évitez de les plier de manière répétée avant insertion.
Soudez proprement avec un fer de faible puissance pour ne pas surchauffer ce micro-boîtier et nettoyez la zone à l'alcool isopropylique pur pour éviter les capacités parasites entre les broches d'entrée (Pin 3) et de sortie (Pin 1) très proches.
