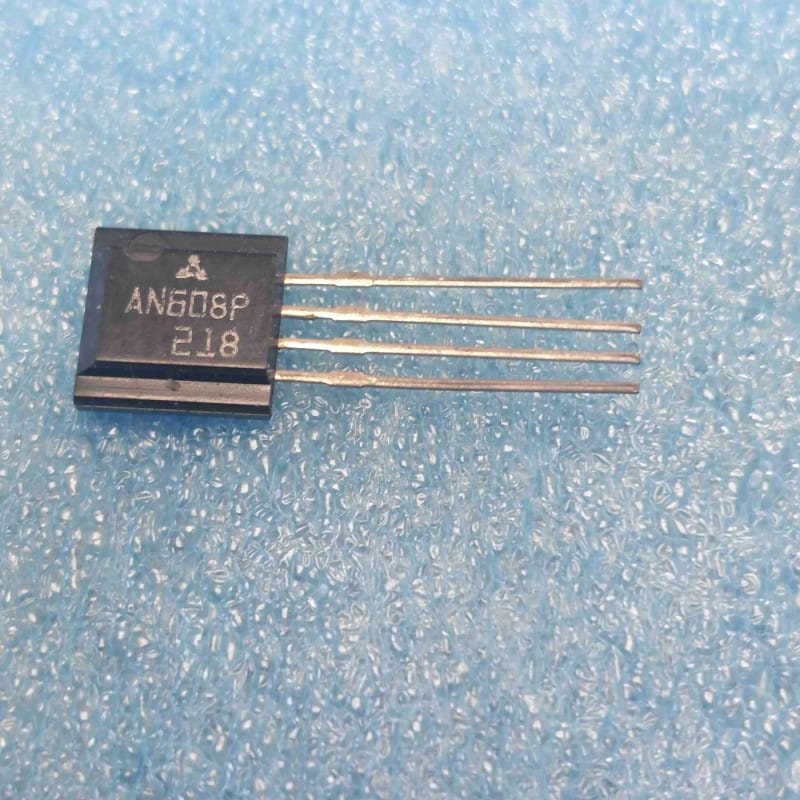

Le AN608P (ou AN608 P) est un circuit intégré analogique d'époque conçu par le japonais Panasonic / Matsushita (portant son logo triangulaire caractéristique). Présenté dans le même format plastique vertical ultra-compact à 4 broches en ligne de type SIP4 / SIL4 que son pendant inverseur l'AN607P, ce composant d'origine authentique et neuf de stock (NOS) est un amplificateur vidéo non-inverseur à large bande.
Complément direct de l'AN607P, l'AN608P maintient le signal en phase (déphasage de 0° entre l'entrée et la sortie) tout en offrant un gain fixe de 20 dB (facteur d'amplification de 10) et une bande passante très large s'élevant à 18 MHz. On le retrouve principalement dans les caméscopes d'époque (VHS, VHS-C, 8mm), les platines de traitement vidéo des magnétoscopes et les circuits d'acquisition d'images des années 80 et 90.
Amplificateur vidéo non-inverseur : Conserve la phase d'origine du signal vidéo tout en appliquant un gain fixe de 20 dB.
Excellente réponse en fréquence (18 MHz) : Assure une netteté d'image optimale sans atténuation des détails haute fréquence du signal vidéo.
Format minimaliste SIL4 : Boîtier vertical à 4 broches extrêmement simple à intégrer sur des cartes électroniques denses.
Configuration des broches (Pinout identique à l'AN607P) :
Pin 1 : Sortie du signal (Output - en phase)
Pin 2 : Alimentation positive (Supply voltage - Vcc)
Pin 3 : Entrée du signal (Input)
Pin 4 : Masse (GND)
Le diagnostic classique "Perte de signal ou distorsion d'image" :
Contrôle du gain à l'oscilloscope : Injectez un signal vidéo propre sur la Pin 3 et observez la Pin 1. Vous devez obtenir le même signal, amplifié d'un facteur 10 et parfaitement en phase. Si le signal est absent ou fortement distordu, le circuit interne est endommagé.
Vérification du découplage d'alimentation (Pin 2) : Tout comme pour l'AN607P, un bruit sur la ligne d'alimentation (Vcc) causera des ondulations horizontales ou de la friture à l'écran. Un bon condensateur céramique ou chimique de découplage au plus près de la Pin 2 est indispensable.
Vérification du condensateur de liaison d'entrée : Un condensateur de liaison d'époque (AC coupling) défectueux en amont de la Pin 3 bloquera le signal utile ou déplacera la polarisation interne de l'AN608P.
Précautions d'installation :
Les longues broches du boîtier SIL4 sont fragiles. Évitez de les plier inutilement avant soudure.
Soudez rapidement à basse température et nettoyez la zone à l'alcool isopropylique pur pour supprimer tout résidu de flux conducteur entre l'entrée (Pin 3) et la sortie (Pin 1).
