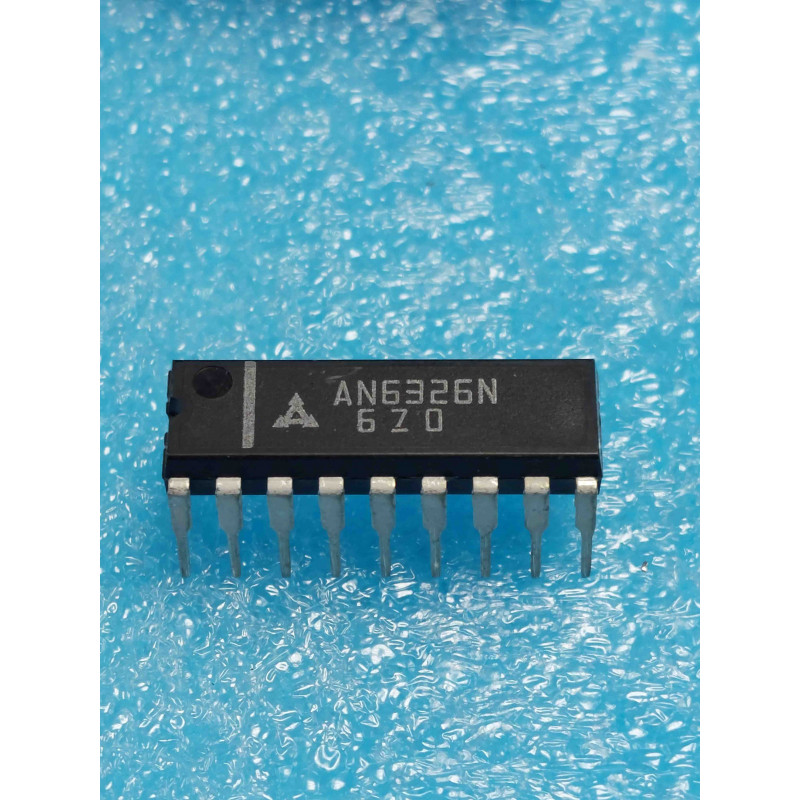

Le AN6326N est un circuit intégré analogique et logique spécialisé de haute technicité, conçu et fabriqué au début des années 80 par Matsushita Electric Industrial (Panasonic). Logé dans un boîtier DIP18 plastique standard (entraxe de 300 mils, 18 broches), ce composant d'architecture bipolaire linéaire complexe appartient à la célèbre famille des circuits intégrés d'asservissement et de chronologie (série AN63xx) développée pour les architectures audiovisuelles japonaises.
Dans les écosystèmes techniques de l'époque, ce circuit est principalement implanté dans les sections de contrôle de servomoteur (Servo System), de traitement des signaux de synchronisation et de commutation des têtes rotatives des magnétoscopes VHS / Betamax (grand public et professionnels) ou des platines à bande avancées de marques Panasonic et Technics. C'est une pièce d'origine authentique issue de stocks anciens d'atelier (New Old Stock - NOS), indispensable pour la maintenance ou la restauration conforme de ces mécaniques de précision d'époque.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic des pannes d'image sautillante ou de désynchronisation (Tracking / H-Lock) : Si le magnétoscope équipé de cette puce présente une image qui défile verticalement de manière incontrôlée, des barres de bruit horizontales (neige) persistantes malgré l'ajustement du bouton Tracking, ou si l'appareil refuse de verrouiller sa vitesse et s'arrête (sécurité mécanique), l'AN6326N ou son environnement direct est en cause. Méthode d'atelier : Utilisez un oscilloscope double trace pour comparer le signal de synchronisation de référence (venant de la bande ou du générateur interne) avec le signal de sortie de commande du moteur généré par la puce.
Le piège des condensateurs de boucle d'asservissement (Constantes de temps) : Les fonctions de comparaison de phase et de filtrage de l'AN6326N reposent sur des condensateurs externes (souvent chimiques miniatures ou au tantale) connectés aux broches de rétroaction. Avec l'âge, ces condensateurs sèchent ou fuient, modifiant la capacité du circuit à stabiliser sa tension de commande. Le système entre alors en oscillation permanente (le moteur accélère et ralentit sans cesse). Règle absolue : Remplacez tous les condensateurs électrolytiques gravitant autour de la puce avant d'installer la puce NOS neuve.
Précautions mécaniques de dessoudage et pose : Le format DIP18 utilise 18 broches serrées sur un circuit imprimé en bakélite brune d'époque qui supporte très mal la chaleur. Les pistes se décollent facilement. Réglez votre fer à souder à 320 degrés Celsius maximum et utilisez une tresse à dessouder fine pour vider proprement chaque pastille. Pour installer professionnellement votre composant NOS, soudez un support tulipe DIP18 de haute qualité. Cela protège définitivement le silicium d'époque du stress thermique de la brasure et facilite le dépannage futur si des mesures de signal sur table s'avèrent nécessaires.
