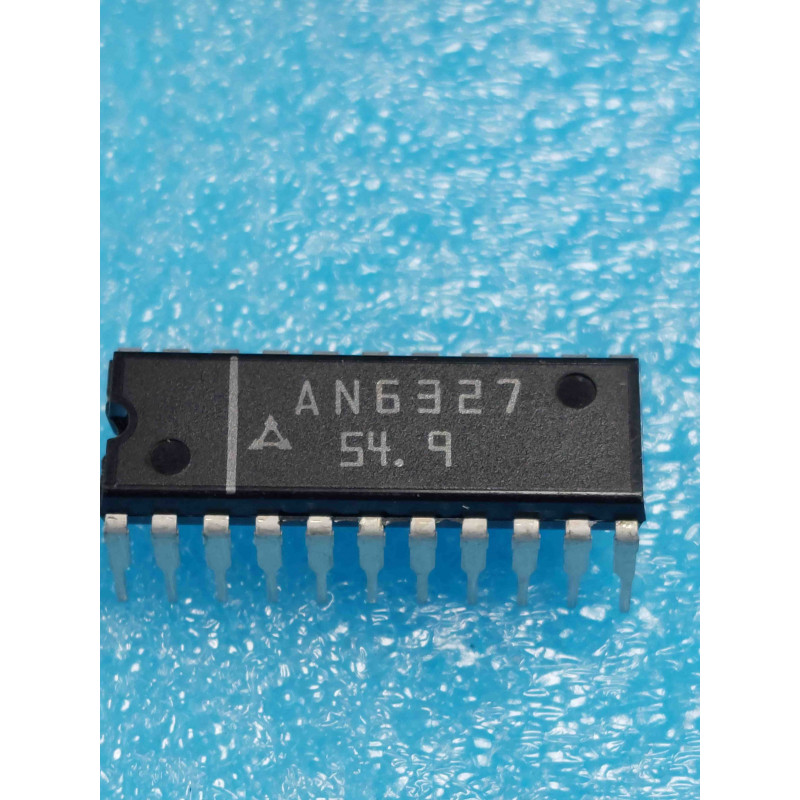

Le AN6327 est un circuit intégré analogique et logique de haute précision, conçu et fabriqué au début des années 80 par Matsushita Electric Industrial (Panasonic). Il adopte un format peu commun en boîtier DIP22 plastique standard (entraxe de 300 mils, 22 broches), une configuration spécifique qui offre aux ingénieurs concepteurs une connectivité étendue pour gérer des sous-systèmes électromécaniques complexes tout en optimisant l'isolation des signaux sur le circuit imprimé.
Ce composant hautement spécialisé appartient à la célèbre famille des puces d'asservissement et de chronologie (série AN63xx) développée par Matsushita. Il est principalement implanté dans les sections de contrôle de servomoteur (Servo System), de régulation de vitesse linéaire et de gestion des commutations des magnétoscopes VHS / Betamax avancés, ainsi que sur certaines platines vinyles haut de gamme à entraînement direct (Direct Drive) de marques Panasonic et Technics. C'est une pièce d'origine d'époque gérée en qualité New Old Stock (NOS), indispensable pour restaurer la régulation mécanique d'origine de ces appareils de collection.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic des pannes d'asservissement (Le piège du moteur qui s'emballe ou s'arrête) : Si l'appareil équipé de cette puce présente un moteur qui tourne à sa vitesse maximale dès la mise sous tension (moteur fou), s'il saccade de manière rythmique, ou si le mécanisme se bloque en sécurité après 2 secondes de rotation, l'AN6327 ou ses filtres de boucle sont en défaut. Méthode d'atelier : Avant de changer le circuit intégré, placez l'oscilloscope sur les broches d'entrée des signaux FG/PG pour vous assurer que les capteurs physiques des moteurs envoient bien leurs impulsions. Si les signaux entrent mais que la broche de commande de sortie reste bloquée au maximum ou à zéro, la puce ou sa ligne d'alimentation est défaillante.
Le piège des condensateurs de filtrage de boucle (Éviter l'effet d'oscillation) : La stabilité de la tension de correction générée par l'AN6327 dépend de condensateurs externes (souvent chimiques miniatures ou au tantale) connectés sur ses broches de filtrage et d'intégration. Avec les décennies, ces condensateurs sèchent ou développent une résistance série (ESR) élevée. Le système perd alors sa capacité d'amortissement et entre en oscillation permanente (le moteur accélère et ralentit sans cesse). Règle absolue d'atelier : Remplacez systématiquement tous les condensateurs électrolytiques qui entourent la puce avant d'insérer votre composant NOS neuf.
Précautions mécaniques de brasage et dessoudage d'un DIP22 : Le boîtier DIP22 possède 22 broches rapprochées. Les circuits imprimés d'époque en bakélite brune simple face supportent très mal la chaleur prolongée, et les pastilles de cuivre se décollent très facilement. Réglez votre station de soudage à 320 degrés Celsius maximum et utilisez une tresse à dessouder fine pour vider proprement chaque pastille. Pour l'installation de votre pièce NOS neuve, soudez impérativement un support tulipe DIP22 de haute qualité. Cela protège le silicium d'époque de tout stress thermique direct lors de la brasure, fiabilise les contacts et simplifie grandement l'accès aux broches si vous devez effectuer des mesures de signaux ultérieures.
