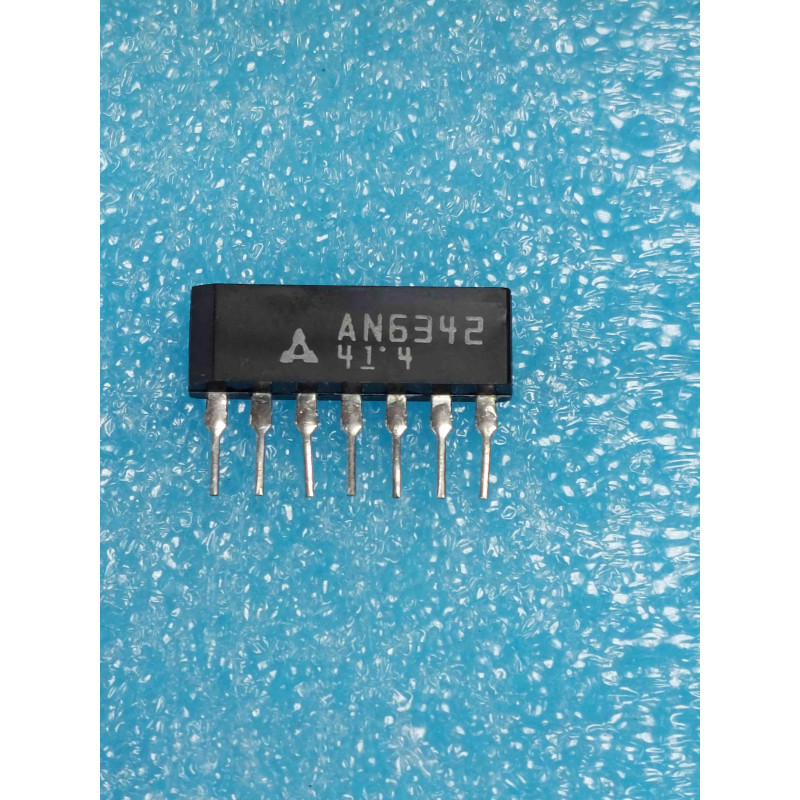

Le AN6342 est un circuit intégré analogique spécialisé, conçu par Matsushita Electric Industrial (Panasonic) au cœur des années 80. À l'inverse de son homologue la série 6341, ce composant adopte un boîtier SIP7 (Single In-line Package à 7 broches) vertical compact, spécifiquement développé pour réduire l'encombrement sur les circuits imprimés d'époque.
Ce circuit remplit des fonctions de contrôle de servomoteur et d'asservissement de vitesse (Servo Control / Motor Driver). On le retrouve principalement implanté dans les sections mécaniques de précision des magnétoscopes (VCR) de génération supérieure, des platines cassettes haut de gamme et des lecteurs de disques où il gère la régulation de phase et de fréquence des moteurs (cabestan ou tambour). C'est un lot de 2 pièces d'origine authentiques (NOS), capital pour mener à bien un dépannage ou conserver un composant de secours pour vos futures restaurations mécaniques vintage.
L'AN6342 agit comme le cerveau correcteur de l'étage moteur. Il analyse en permanence le signal de retour de vitesse (généralement issu d'un bobinage ou d'un capteur à effet Hall intégré au moteur) et compare sa fréquence et sa phase à un signal de consigne stable :
Si le moteur ralentit ou subit une résistance mécanique, le circuit intégré ajuste instantanément sa tension de sortie pour compenser la perte.
Cette architecture garantit une vitesse de rotation d'une stabilité absolue, éliminant les problèmes de défilement ou de distorsion de l'image et du son.
Note technique & Conseils Pro pour l'Atelier :
Le piège des pistes coupées et du boîtier SIP7 vertical : En raison de leur position verticale, les boîtiers de type SIP7 agissent comme un levier en cas de choc mécanique sur l'appareil (chute ou manipulation brutale du bloc mécanique lors d'un démontage). Il est très fréquent que les pastilles de cuivre ou les pistes du circuit imprimé situées juste sous les broches 1 à 7 se fissurent microscopiquement. Avant de remplacer la puce d'origine par l'une des deux pièces de votre lot NOS, examinez la base des soudures à la loupe et au testeur de continuité.
Le diagnostic thermique de la commande moteur : Si le moteur relié à l'AN6342 reste totalement inerte ou s'emballe de manière incontrôlée, vérifiez en premier lieu si le circuit intégré d'origine devient brûlant au toucher après quelques secondes sous tension. Une surchauffe immédiate indique souvent qu'un composant passif en aval (ou le transistor de puissance externe piloté par la puce) s'est mis en court-circuit franc, forçant la puce à débiter son courant maximum.
Précautions de soudure pour le remplacement : Les vieux circuits imprimés Panasonic en bakélite brune simple face supportent très mal les excès de chaleur. Utilisez une station de soudage réglée à 320 degrés Celsius maximum et une tresse à dessouder fine pour libérer les 7 broches en ligne sans arracher les pistes. Soudez l'un des deux composants NOS de votre lot de manière soignée, sans créer de pont de soudure entre les broches qui sont très rapprochées.
